某市开发区教学楼工程施工组织设计VIP免费

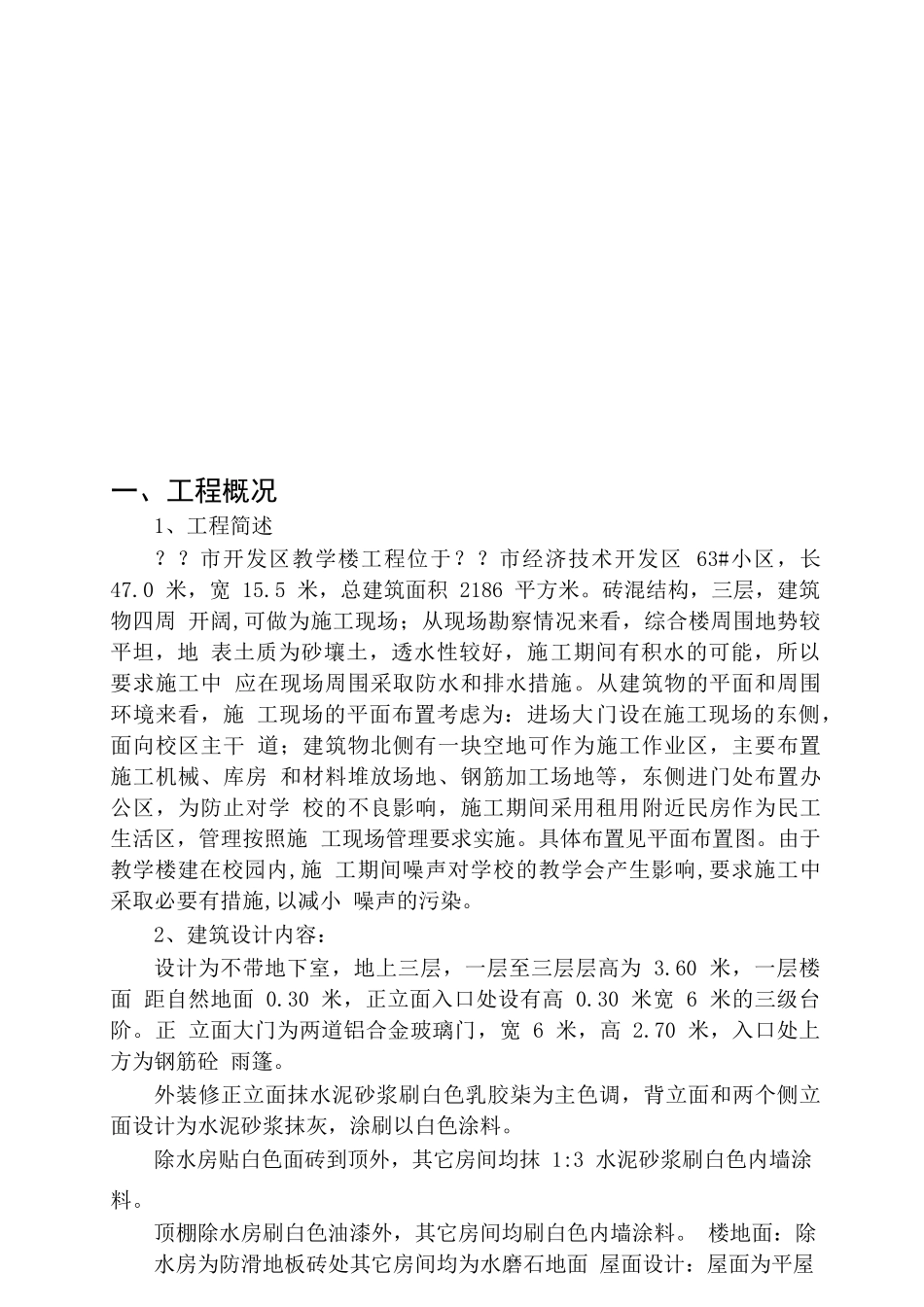

一、工程概况1、工程简述？？市开发区教学楼工程位于？？市经济技术开发区63#小区，长47.0米，宽15.5米，总建筑面积2186平方米。砖混结构，三层，建筑物四周开阔,可做为施工现场；从现场勘察情况来看，综合楼周围地势较平坦，地表土质为砂壤土，透水性较好，施工期间有积水的可能，所以要求施工中应在现场周围采取防水和排水措施。从建筑物的平面和周围环境来看，施工现场的平面布置考虑为：进场大门设在施工现场的东侧，面向校区主干道；建筑物北侧有一块空地可作为施工作业区，主要布置施工机械、库房和材料堆放场地、钢筋加工场地等，东侧进门处布置办公区，为防止对学校的不良影响，施工期间采用租用附近民房作为民工生活区，管理按照施工现场管理要求实施。具体布置见平面布置图。由于教学楼建在校园内,施工期间噪声对学校的教学会产生影响,要求施工中采取必要有措施,以减小噪声的污染。2、建筑设计内容：设计为不带地下室，地上三层，一层至三层层高为3.60米，一层楼面距自然地面0.30米，正立面入口处设有高0.30米宽6米的三级台阶。正立面大门为两道铝合金玻璃门，宽6米，高2.70米，入口处上方为钢筋砼雨篷。外装修正立面抹水泥砂浆刷白色乳胶柒为主色调，背立面和两个侧立面设计为水泥砂浆抹灰，涂刷以白色涂料。除水房贴白色面砖到顶外，其它房间均抹1:3水泥砂浆刷白色内墙涂料。顶棚除水房刷白色油漆外，其它房间均刷白色内墙涂料。楼地面：除水房为防滑地板砖处其它房间均为水磨石地面屋面设计：屋面为平屋面，周边女儿墙，设计排水坡度为2%，分为六个排水区域，采用隔墙分隔，屋面排水形式为内排水，共设10个排水立管；屋面构造作法为：⑴现浇钢筋混凝土板；⑵刷热沥青玛蹄脂两道；⑶80厚苯板保温层，错缝铺设；⑷1：10水泥珍珠岩找2%的坡，最薄处20厚；⑸C20细石混凝土找平层厚30㎜；⑹刷冷底了油二道；⑺45#SBS改处沥青油毡防水层（页岩覆面）；室外台阶为钢筋混凝土结构，两侧为砖砌体挡墙，台阶高0.30米，三级，平台面和台阶面为混凝土原浆收光。门窗：除门厅处为铝合金玻璃门外，其它均为木门，塑钢窗。3、结构设计特点：本工程结构设计依据：《建筑结构荷载规范》（GB50009-2001）；可变荷载取值为：楼面活荷载标准值，走道、门厅、楼梯间为2.5kn/㎡;其余均为2.0kn/㎡；屋面活荷载标准值为（非上人屋面）。基本雪压为0.7kn/㎡。基本风压为0.5kn/㎡，地面粗糙度为B类。《建筑抗震设计规范》（GB50011-2001）；根据“？？市地震局”石震字（2002）02号文的规定，抗震设防烈度为Ⅶ度，设计基本地震加速度值为0.15g，根据〈建筑抗震设防分类标准〉（GB50223-95），本工程建筑抗震设防类别为丙类，地基基础设计等级为丙级，安全等级为二级。《建筑地基基础设计规范》（GB50007-2002）；《砌体结构设计规范》（GB50003-2001）；《混凝土结构设计规范》（GB50010-2002）；《工程地质勘察报告》；本工程地基承载力为350Mpa，场地类别为Ⅱ类，标准冻结深度为1.4m；本工程设计基础为混凝土条形基础，混凝土强度等级为C15，基础断面选自图集新02J03第52、55、67页；基底标高为-3.000m,具体位置见《基础平面布置图》，基础与轴线的关系内墙均为中分，外墙为偏中，具体基础设计断面图，墙体在-0.92m处设水平防潮层，外墙外侧设立面防潮层，防潮层砂浆为1:3水泥砂浆掺3%防水粉，厚20mm。本工程抗震构件为构造柱、圈梁和现浇结构层，设计在外墙转角处、丁字墙、内墙交结处和楼梯间四角以及大跨度梁的支座处女儿墙处均设置了构造柱，构造柱混凝土强度等级为C20，构造柱纵筋下端锚入基础内，上部锚入顶层圈梁内，具体做法选自新02J01-1第14页①和第13页①、③；女儿墙构造柱选自新02J01-1第23面页②大样；本工程砌体设计为：±000以下为M10水泥砂浆砌MU10粘土砖，一层为M10水泥混合砂浆砌MU10粘土砖，二层为M7.5水泥混合砂浆砌MU10粘土砖，三层为M5水泥混合砂浆砌MU10粘土砖。女儿墙为M5水泥混合砂浆砌MU10粘土砖。其它零星砌体为M5水泥混合砂浆砌筑；4、设备安装、材料说明本工程生活给水管和消防管均采用热镀锌钢管，排水管和雨水管采用机制排水铸铁管及相应管件，柔性接口。消防...
