王家坟沟大坝工程设计说明VIP免费

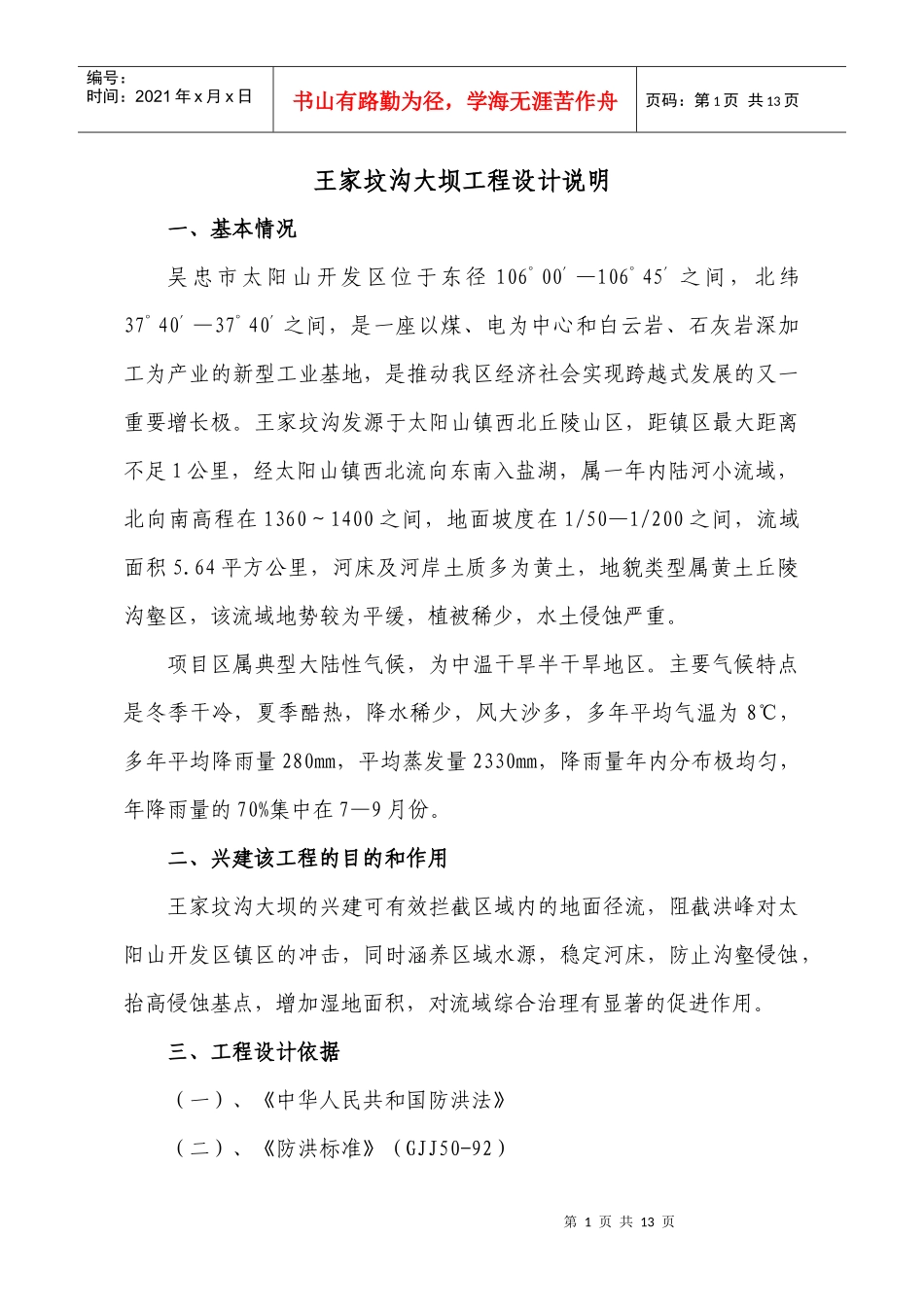

王家坟沟大坝工程设计说明_第1页
1/13

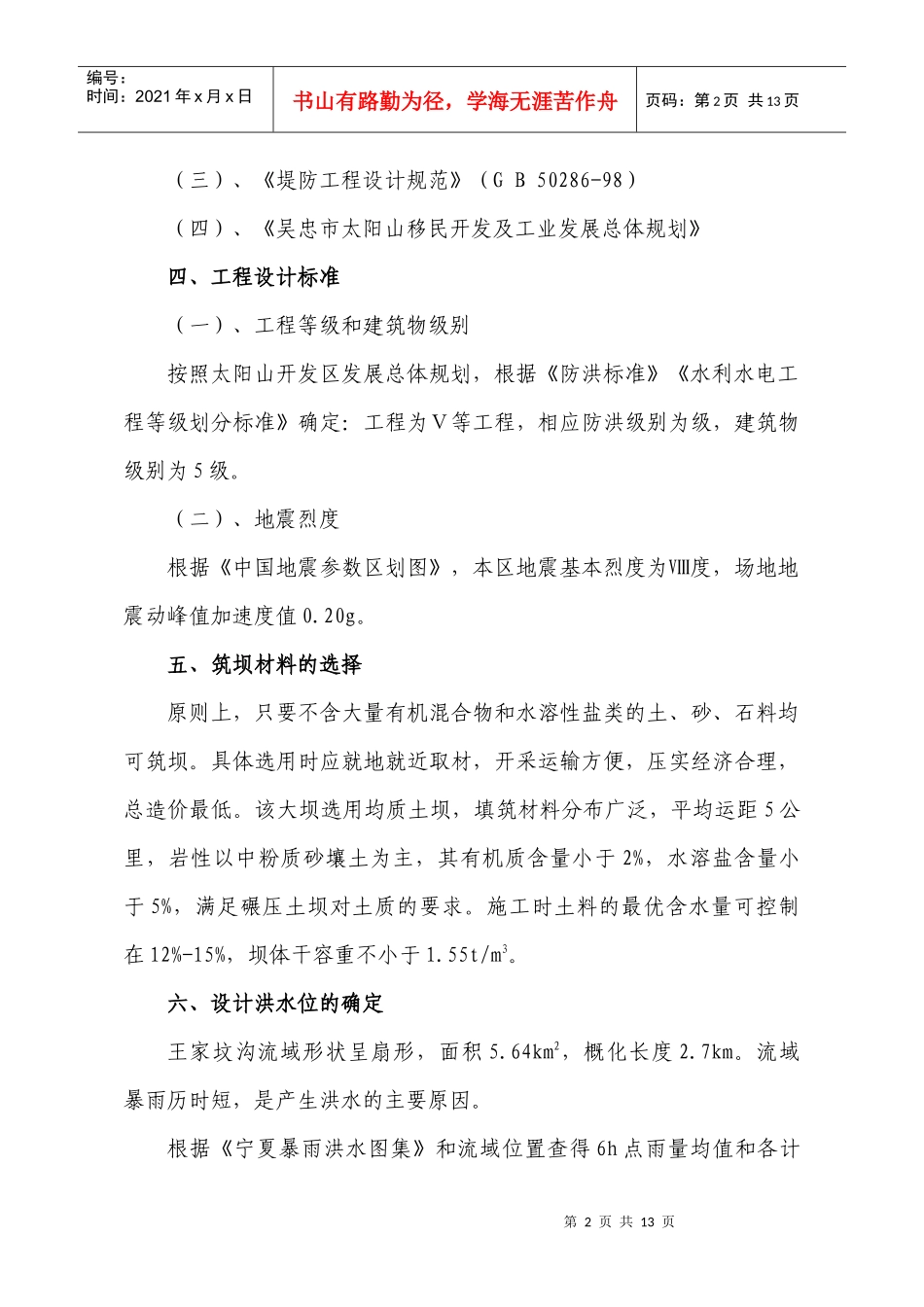

王家坟沟大坝工程设计说明_第2页
2/13

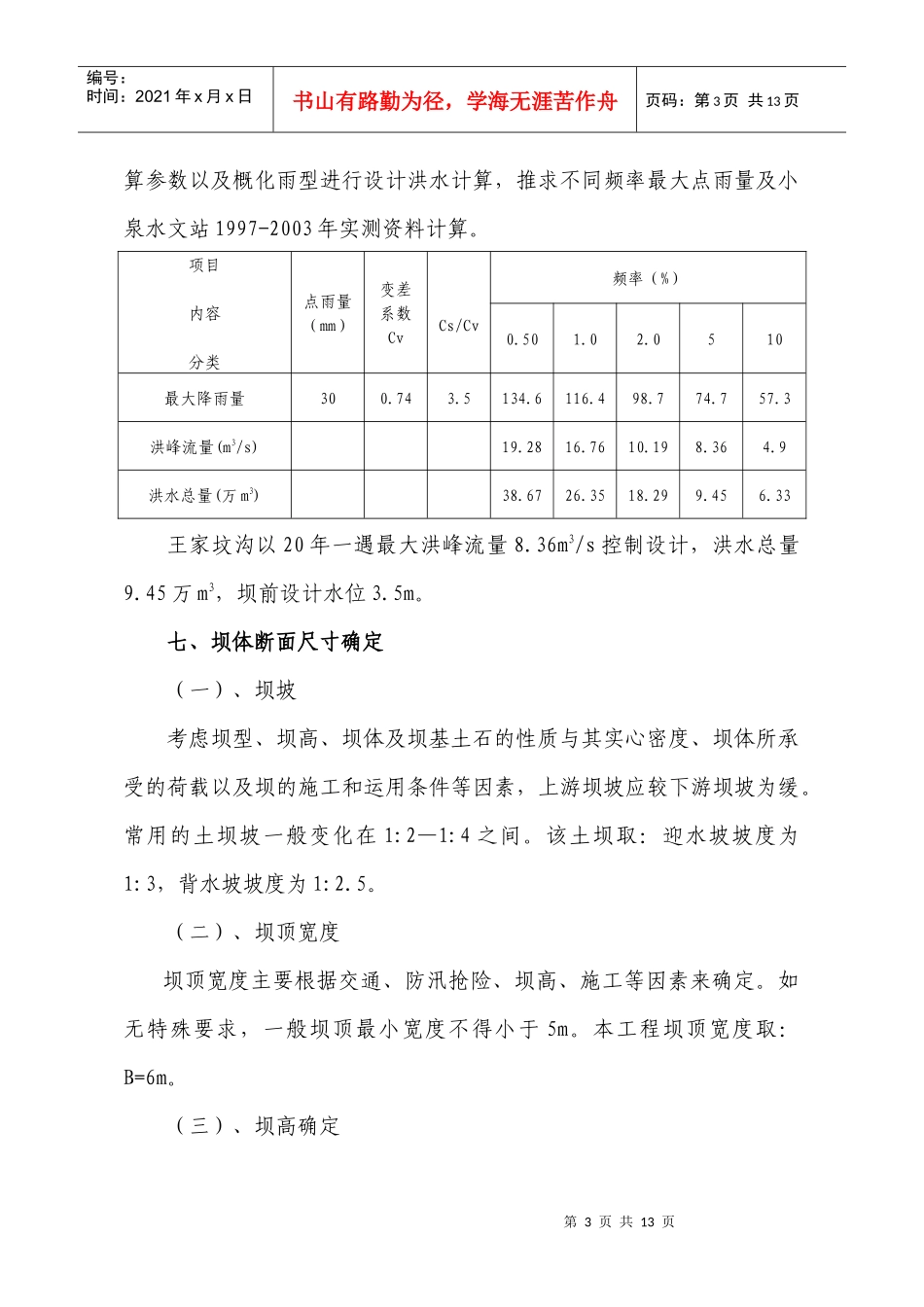

王家坟沟大坝工程设计说明_第3页
3/13
第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页王家坟沟大坝工程设计说明一、基本情况吴忠市太阳山开发区位于东径106°00′—106°45′之间,北纬37°40′—37°40′之间,是一座以煤、电为中心和白云岩、石灰岩深加工为产业的新型工业基地,是推动我区经济社会实现跨越式发展的又一重要增长极。王家坟沟发源于太阳山镇西北丘陵山区,距镇区最大距离不足1公里,经太阳山镇西北流向东南入盐湖,属一年内陆河小流域,北向南高程在1360~1400之间,地面坡度在1/50—1/200之间,流域面积5.64平方公里,河床及河岸土质多为黄土,地貌类型属黄土丘陵沟壑区,该流域地势较为平缓,植被稀少,水土侵蚀严重。项目区属典型大陆性气候,为中温干旱半干旱地区。主要气候特点是冬季干冷,夏季酷热,降水稀少,风大沙多,多年平均气温为8℃,多年平均降雨量280mm,平均蒸发量2330mm,降雨量年内分布极均匀,年降雨量的70%集中在7—9月份。二、兴建该工程的目的和作用王家坟沟大坝的兴建可有效拦截区域内的地面径流,阻截洪峰对太阳山开发区镇区的冲击,同时涵养区域水源,稳定河床,防止沟壑侵蚀,抬高侵蚀基点,增加湿地面积,对流域综合治理有显著的促进作用。三、工程设计依据(一)、《中华人民共和国防洪法》(二)、《防洪标准》(GJJ50-92)第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页(三)、《堤防工程设计规范》(GB50286-98)(四)、《吴忠市太阳山移民开发及工业发展总体规划》四、工程设计标准(一)、工程等级和建筑物级别按照太阳山开发区发展总体规划,根据《防洪标准》《水利水电工程等级划分标准》确定:工程为Ⅴ等工程,相应防洪级别为级,建筑物级别为5级。(二)、地震烈度根据《中国地震参数区划图》,本区地震基本烈度为Ⅷ度,场地地震动峰值加速度值0.20g。五、筑坝材料的选择原则上,只要不含大量有机混合物和水溶性盐类的土、砂、石料均可筑坝。具体选用时应就地就近取材,开采运输方便,压实经济合理,总造价最低。该大坝选用均质土坝,填筑材料分布广泛,平均运距5公里,岩性以中粉质砂壤土为主,其有机质含量小于2%,水溶盐含量小于5%,满足碾压土坝对土质的要求。施工时土料的最优含水量可控制在12%-15%,坝体干容重不小于1.55t/m3。六、设计洪水位的确定王家坟沟流域形状呈扇形,面积5.64km2,概化长度2.7km。流域暴雨历时短,是产生洪水的主要原因。根据《宁夏暴雨洪水图集》和流域位置查得6h点雨量均值和各计第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页算参数以及概化雨型进行设计洪水计算,推求不同频率最大点雨量及小泉水文站1997-2003年实测资料计算。项目内容分类点雨量(mm)变差系数CvCs/Cv频率(%)0.501.02.0510最大降雨量300.743.5134.6116.498.774.757.3洪峰流量(m3/s)19.2816.7610.198.364.9洪水总量(万m3)38.6726.3518.299.456.33王家坟沟以20年一遇最大洪峰流量8.36m3/s控制设计,洪水总量9.45万m3,坝前设计水位3.5m。七、坝体断面尺寸确定(一)、坝坡考虑坝型、坝高、坝体及坝基土石的性质与其实心密度、坝体所承受的荷载以及坝的施工和运用条件等因素,上游坝坡应较下游坝坡为缓。常用的土坝坡一般变化在1:2—1:4之间。该土坝取:迎水坡坡度为1:3,背水坡坡度为1:2.5。(二)、坝顶宽度坝顶宽度主要根据交通、防汛抢险、坝高、施工等因素来确定。如无特殊要求,一般坝顶最小宽度不得小于5m。本工程坝顶宽度取:B=6m。(三)、坝高确定第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页根据市库区湿地的现状及该大坝的实地效应,计算汛期拦洪坝高为汛期防洪库容(最低放水孔以上能拦蓄20年一遇洪水总量)对应的坝高与安全超高之和。、H=h+........................①式中:h—设计洪水位(m)—超高度(m)=R+e+A.......................②(m)...........③式中:R—波浪在坝坡上的爬高(m)e—风雍水面高度(m)A—安全加高,按坝的等级和运用条件...
