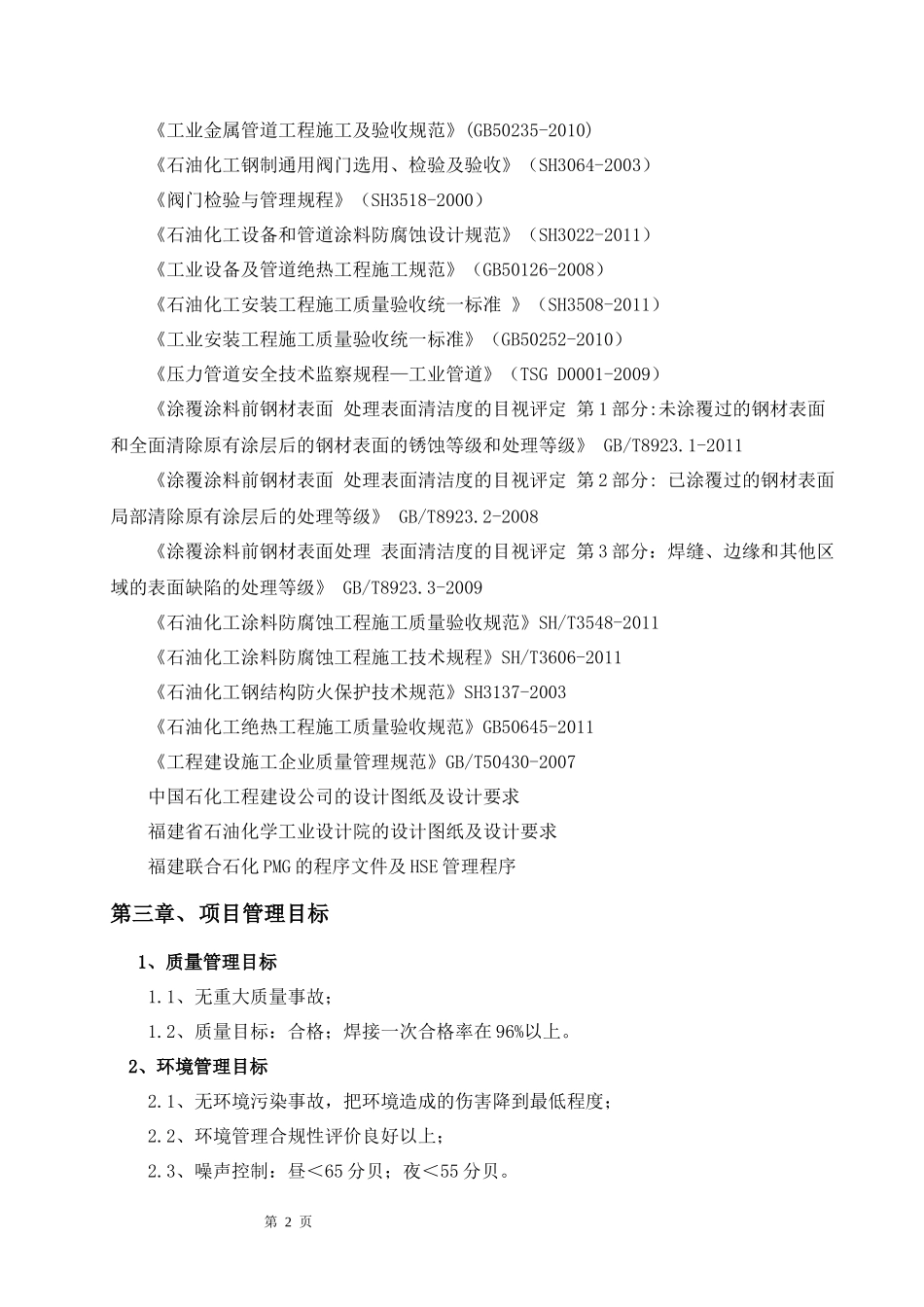

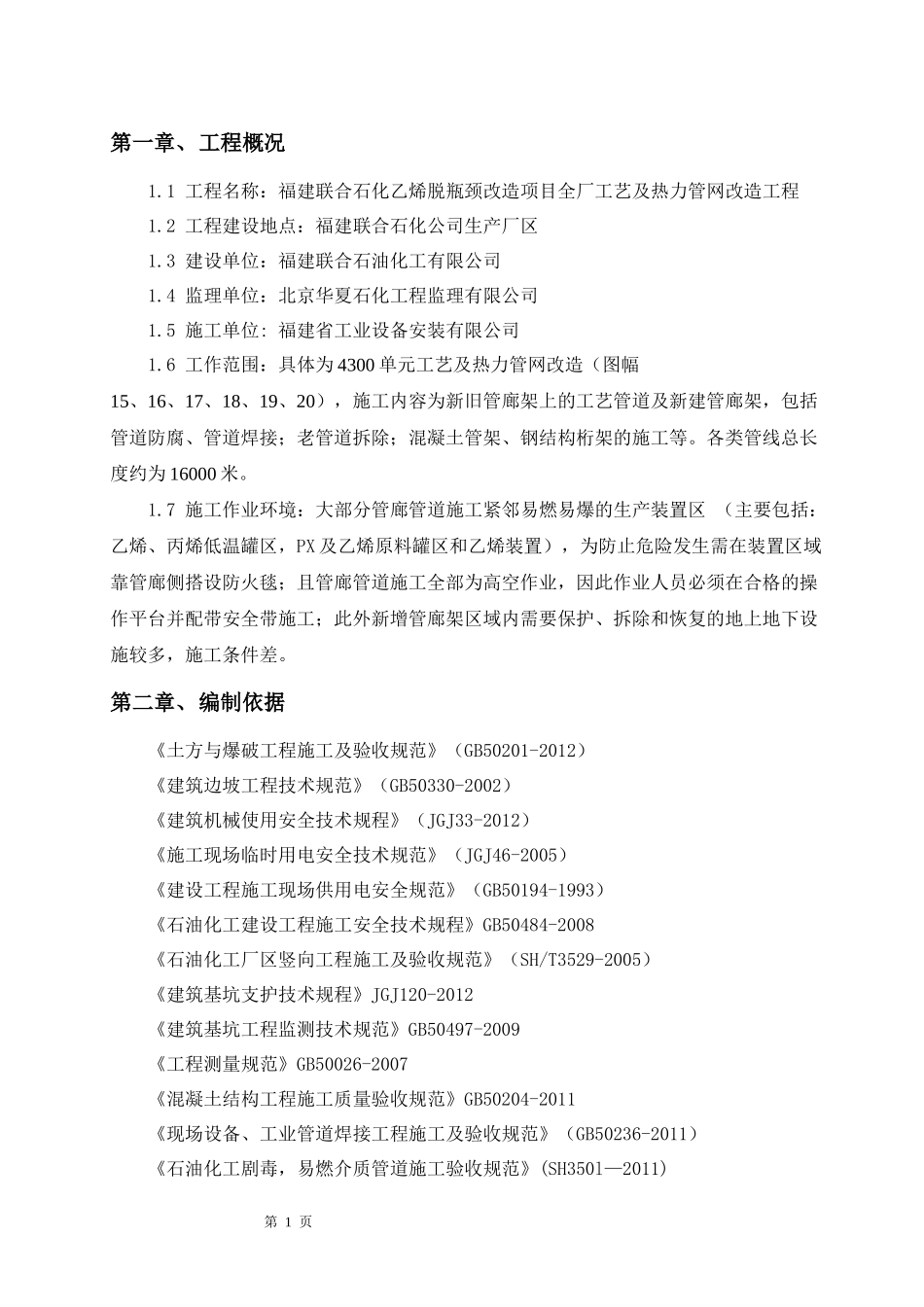

第一章、工程概况1.1工程名称：福建联合石化乙烯脱瓶颈改造项目全厂工艺及热力管网改造工程1.2工程建设地点：福建联合石化公司生产厂区1.3建设单位：福建联合石油化工有限公司1.4监理单位：北京华夏石化工程监理有限公司1.5施工单位:福建省工业设备安装有限公司1.6工作范围：具体为4300单元工艺及热力管网改造（图幅15、16、17、18、19、20），施工内容为新旧管廊架上的工艺管道及新建管廊架，包括管道防腐、管道焊接；老管道拆除；混凝土管架、钢结构桁架的施工等。各类管线总长度约为16000米。1.7施工作业环境：大部分管廊管道施工紧邻易燃易爆的生产装置区（主要包括：乙烯、丙烯低温罐区，PX及乙烯原料罐区和乙烯装置），为防止危险发生需在装置区域靠管廊侧搭设防火毯；且管廊管道施工全部为高空作业，因此作业人员必须在合格的操作平台并配带安全带施工；此外新增管廊架区域内需要保护、拆除和恢复的地上地下设施较多，施工条件差。第二章、编制依据《土方与爆破工程施工及验收规范》（GB50201-2012）《建筑边坡工程技术规范》（GB50330-2002）《建筑机械使用安全技术规程》（JGJ33-2012）《施工现场临时用电安全技术规范》（JGJ46-2005）《建设工程施工现场供用电安全规范》（GB50194-1993）《石油化工建设工程施工安全技术规程》GB50484-2008《石油化工厂区竖向工程施工及验收规范》（SH/T3529-2005）《建筑基坑支护技术规程》JGJ120-2012《建筑基坑工程监测技术规范》GB50497-2009《工程测量规范》GB50026-2007《混凝土结构工程施工质量验收规范》GB50204-2011《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）《石油化工剧毒，易燃介质管道施工验收规范》(SH350l—2011)第1页《工业金属管道工程施工及验收规范》(GB50235-2010)《石油化工钢制通用阀门选用、检验及验收》（SH3064-2003）《阀门检验与管理规程》（SH3518-2000）《石油化工设备和管道涂料防腐蚀设计规范》（SH3022-2011）《工业设备及管道绝热工程施工规范》（GB50126-2008）《石油化工安装工程施工质量验收统一标准》（SH3508-2011）《工业安装工程施工质量验收统一标准》（GB50252-2010）《压力管道安全技术监察规程—工业管道》（TSGD0001-2009）《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T8923.1-2011《涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分:已涂覆过的钢材表面局部清除原有涂层后的处理等级》GB/T8923.2-2008《涂覆涂料前钢材表面处理表面清洁度的目视评定第3部分：焊缝、边缘和其他区域的表面缺陷的处理等级》GB/T8923.3-2009《石油化工涂料防腐蚀工程施工质量验收规范》SH/T3548-2011《石油化工涂料防腐蚀工程施工技术规程》SH/T3606-2011《石油化工钢结构防火保护技术规范》SH3137-2003《石油化工绝热工程施工质量验收规范》GB50645-2011《工程建设施工企业质量管理规范》GB/T50430-2007中国石化工程建设公司的设计图纸及设计要求福建省石油化学工业设计院的设计图纸及设计要求福建联合石化PMG的程序文件及HSE管理程序第三章、项目管理目标1、质量管理目标1.1、无重大质量事故；1.2、质量目标：合格；焊接一次合格率在96%以上。2、环境管理目标2.1、无环境污染事故，把环境造成的伤害降到最低程度；2.2、环境管理合规性评价良好以上；2.3、噪声控制：昼＜65分贝；夜＜55分贝。第2页3、职业健康安全管理目标3.1、杜绝重伤和死亡事故，杜绝火灾事故；3.2、特种设备重大事故为零；第四章、项目组织机构及人员岗位职责1、项目组织机构第3页起重专业班组防腐专业班组管道专业班组土建专业班组施工经理陈吓勇质量经理吴启苍材料经理陈伯利控制经理刘爱清防腐工程师张永华管道工程师林忠阳赵斌管道质检工程师吴启苍焊接质检工程师杨志铭材料工程师林家福魏建家土建工程师林知勋焊接工程师周型雄（兼）无损检测专业组HSE工程师施凤祥傅磊项目经理：姚晓明项目副经理：叶惠阳项目副经理：丁剑辉技术负责人：丁剑辉HSE经理连财清脚手架专业班组土建质检工程师吴建晶DCC：林小阳2．项目经理...
