材料的等离子弧焊接(doc 7)VIP免费

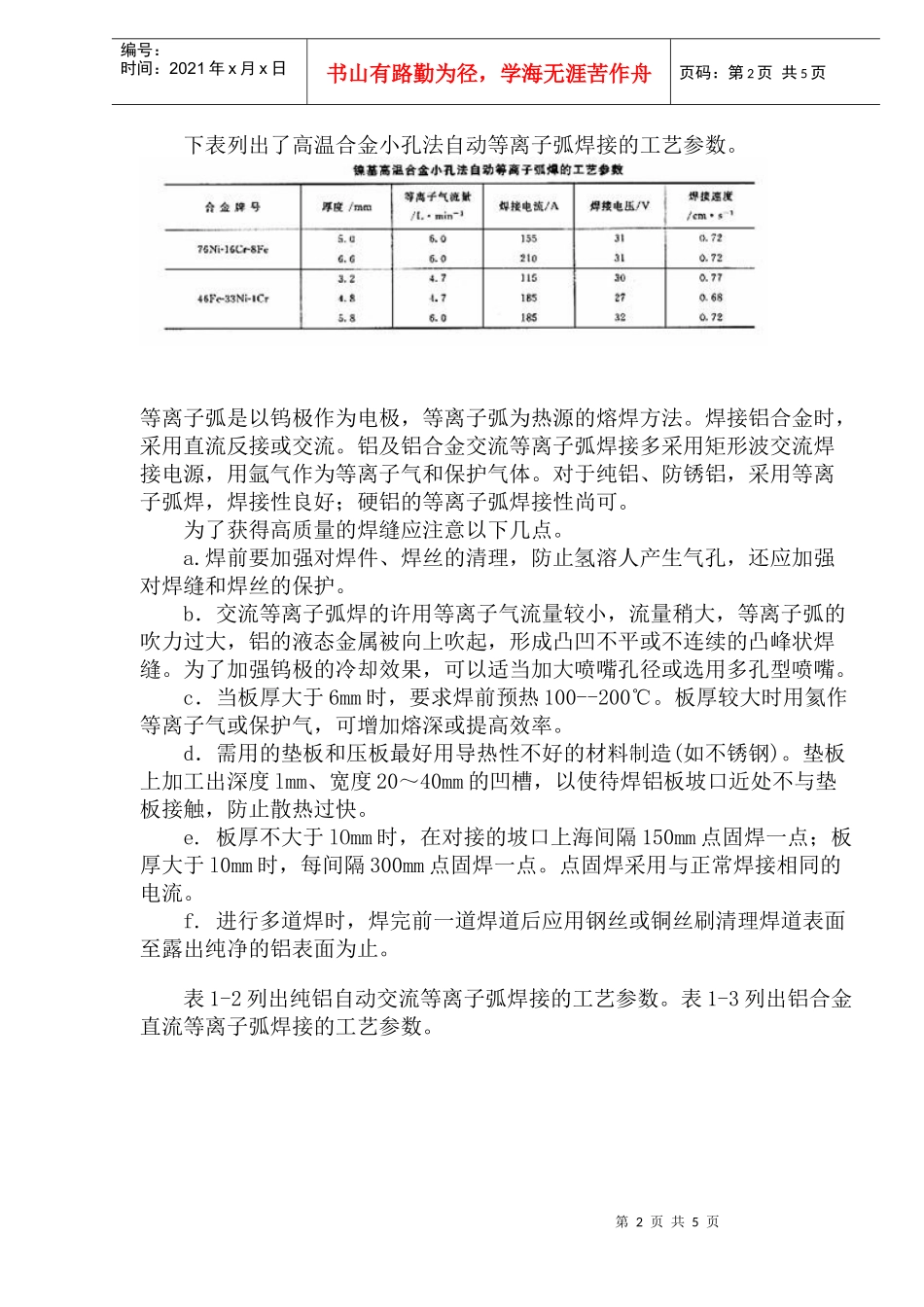

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页材料的等离子弧焊接索引：穿孔型等离子弧焊接最适于焊接厚度3～8mm不锈钢、厚度12mm以下钛合金、板厚2～6mm低碳或低合金结构钢以及铜、黄铜、镍及镍合金的对接焊缝。这一厚度范围内可不开坡口，不加填充金属，不用衬垫的条件下实现单面焊双面成形。厚度大于上述范围时可采用V形坡口多层焊。关键词:高温合金,铝及铝合金,钛及钛合金,银与铂,等离子弧焊接穿孔型等离子弧焊接最适于焊接厚度3～8mm不锈钢、厚度12mm以下钛合金、板厚2～6mm低碳或低合金结构钢以及铜、黄铜、镍及镍合金的对接焊缝。这一厚度范围内可不开坡口，不加填充金属，不用衬垫的条件下实现单面焊双面成形。厚度大于上述范围时可采用V形坡口多层焊。１．高温合金的等离子弧焊接用等离子弧焊焊接固溶强化和Al、Ti含量较低的时效强化高温合金时，可以填充焊丝也可以不加焊丝，均可以获得良好质量的焊缝。一般厚板采用小孔型等离子弧焊，薄板采用熔透型等离子弧焊，箔材用微束等离子弧焊。焊接电源采用陡降外特性的直流正极性，高频引弧，焊枪的加工和装配要求精度较高，并有很高的同心度。等离子气流和焊接电流均要求能递增和衰减控制。焊接时，采用氩和氩中加适量氢气作为保护气体和等离子气体，加入氢气可以使电弧功率增加，提高焊接速度。氢气加入量一般在5％左右，要求不大于15％。焊接时是否采用填充焊丝根据需要确定。选用填充焊丝的牌号与钨极惰性气体保护焊的选用原则相同。高温合金等离子弧焊的工艺参数与焊接奥氏体不锈钢的基本相同，应注意控制焊接热输入。镍基高温合金小孔法自动等离子弧焊的工艺参数见表1-1。在焊接过程中应控制焊接速度，速度过快会产生气孔，还应注意电极与压缩喷嘴的同心度。高温合金等离子弧焊接接头力学性能较高，接头强度系数一般大于90％。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页下表列出了高温合金小孔法自动等离子弧焊接的工艺参数。等离子弧是以钨极作为电极，等离子弧为热源的熔焊方法。焊接铝合金时，采用直流反接或交流。铝及铝合金交流等离子弧焊接多采用矩形波交流焊接电源，用氩气作为等离子气和保护气体。对于纯铝、防锈铝，采用等离子弧焊，焊接性良好；硬铝的等离子弧焊接性尚可。为了获得高质量的焊缝应注意以下几点。a.焊前要加强对焊件、焊丝的清理，防止氢溶人产生气孔，还应加强对焊缝和焊丝的保护。b．交流等离子弧焊的许用等离子气流量较小，流量稍大，等离子弧的吹力过大，铝的液态金属被向上吹起，形成凸凹不平或不连续的凸峰状焊缝。为了加强钨极的冷却效果，可以适当加大喷嘴孔径或选用多孔型喷嘴。c．当板厚大于6mm时，要求焊前预热100--200℃。板厚较大时用氦作等离子气或保护气，可增加熔深或提高效率。d．需用的垫板和压板最好用导热性不好的材料制造(如不锈钢)。垫板上加工出深度lmm、宽度20～40mm的凹槽，以使待焊铝板坡口近处不与垫板接触，防止散热过快。e.板厚不大于lOmm时，在对接的坡口上海间隔150mm点固焊一点；板厚大于l0mm时，每间隔300mm点固焊一点。点固焊采用与正常焊接相同的电流。f.进行多道焊时，焊完前一道焊道后应用钢丝或铜丝刷清理焊道表面至露出纯净的铝表面为止。表1-2列出纯铝自动交流等离子弧焊接的工艺参数。表1-3列出铝合金直流等离子弧焊接的工艺参数。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页表1-2等离子弧焊能量密度高、线能量大、效率高。厚度2．5～15mm的钛及钛合金板材采用“小孔型”方法可一次焊透，并可有效地防止产生气孔，“熔透型”方法适于各种板厚，但一次焊透的厚度较小，3mm以上一般需开坡口。钛的弹性模量仅相当于铁的1／2，因此在应力相同的条件下，钛及钛合金焊接接头将发生比较显著的变形。等离子弧的能量密度介于钨极氩弧和电子束之间，用等离子弧焊接钛及钛合金时，热影响区较窄，焊接变形也较易控制。目前微束等离子弧焊已经成功地应用于薄板的焊接。采用3～10A的焊接电流可以焊接厚度为0．08～0．6m...
