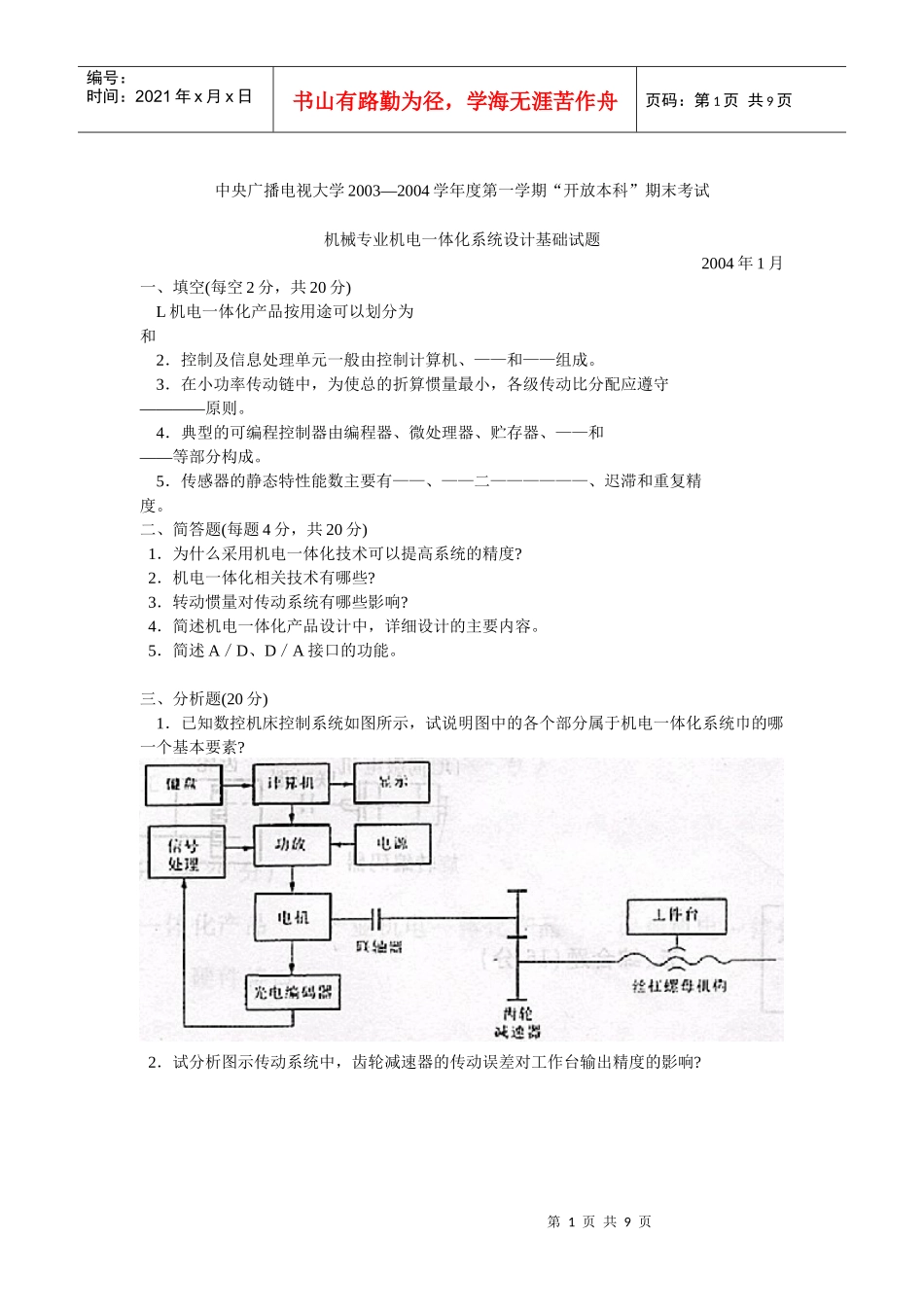

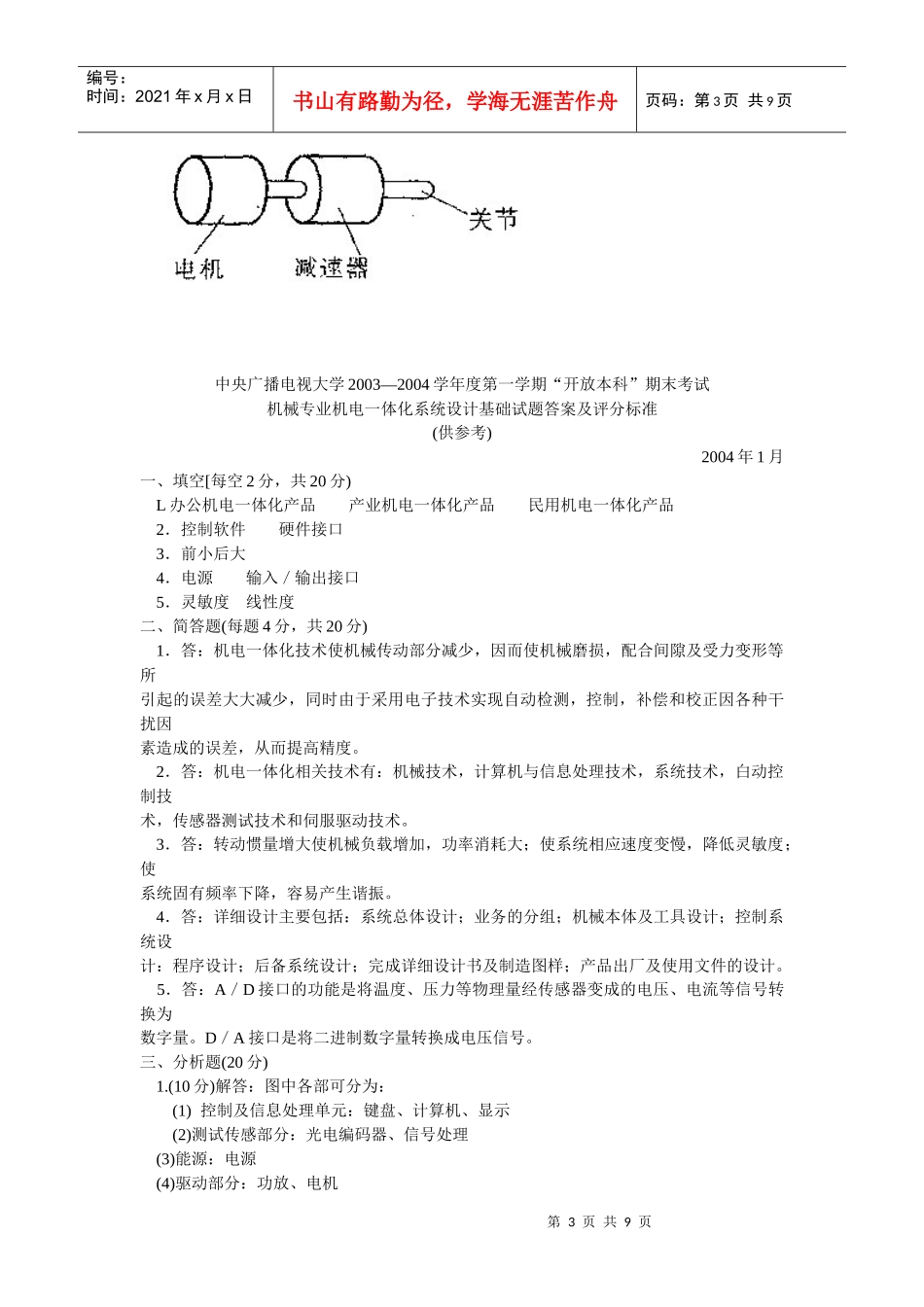

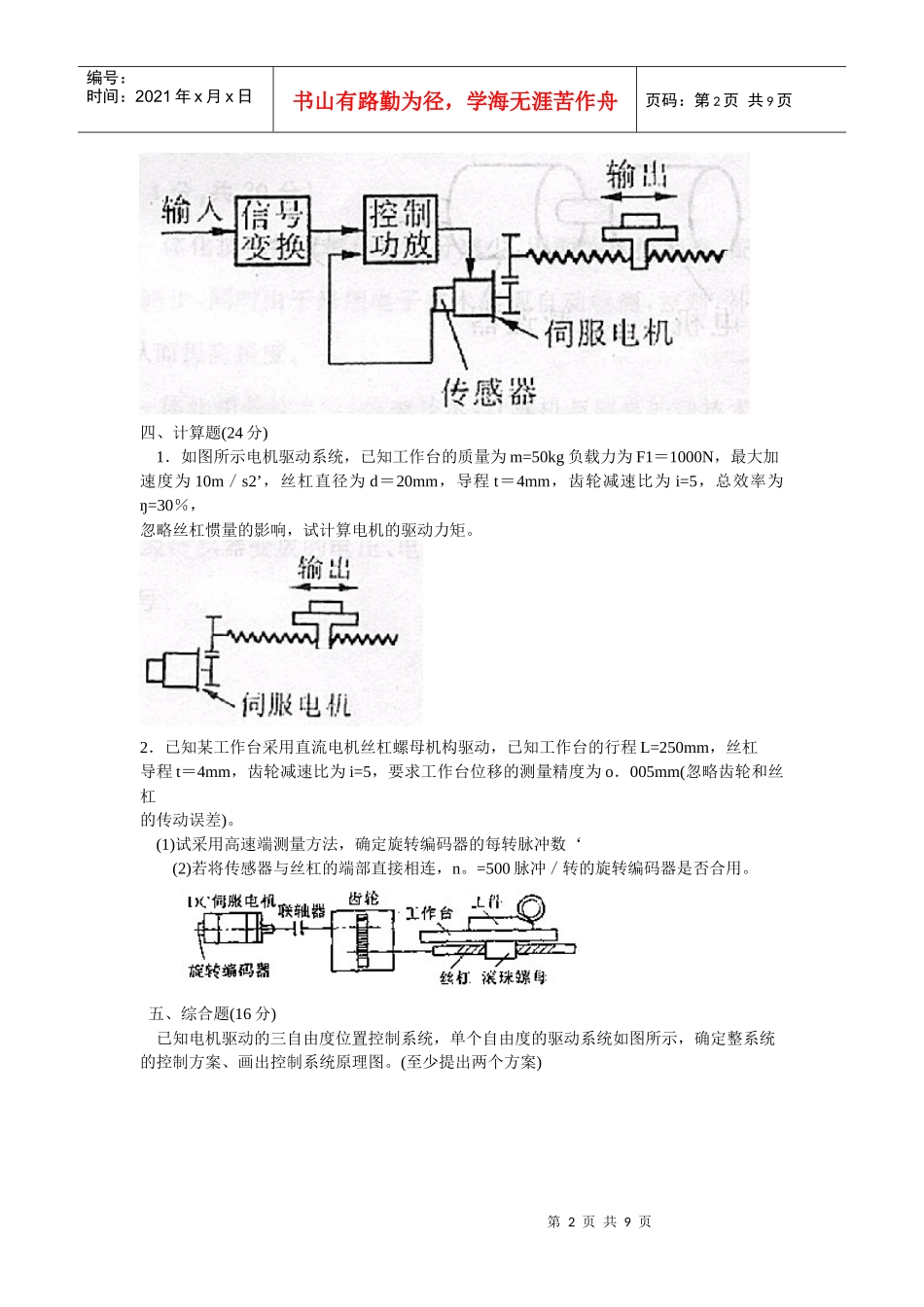

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页中央广播电视大学2003—2004学年度第一学期“开放本科”期末考试机械专业机电一体化系统设计基础试题2004年1月一、填空(每空2分，共20分)L机电一体化产品按用途可以划分为和2．控制及信息处理单元一般由控制计算机、——和——组成。3．在小功率传动链中，为使总的折算惯量最小，各级传动比分配应遵守————原则。4．典型的可编程控制器由编程器、微处理器、贮存器、——和——等部分构成。5．传感器的静态特性能数主要有——、——二——————、迟滞和重复精度。二、简答题(每题4分，共20分)1．为什么采用机电一体化技术可以提高系统的精度?2．机电一体化相关技术有哪些?3．转动惯量对传动系统有哪些影响?4．简述机电一体化产品设计中，详细设计的主要内容。5．简述A／D、D／A接口的功能。三、分析题(20分)1．已知数控机床控制系统如图所示，试说明图中的各个部分属于机电一体化系统巾的哪一个基本要素?2．试分析图示传动系统中，齿轮减速器的传动误差对工作台输出精度的影响?第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页四、计算题(24分)1．如图所示电机驱动系统，已知工作台的质量为m=50kg负载力为F1＝1000N，最大加速度为10m／s2’，丝杠直径为d＝20mm，导程t＝4mm，齿轮减速比为i=5，总效率为ŋ=30％，忽略丝杠惯量的影响，试计算电机的驱动力矩。2．已知某工作台采用直流电机丝杠螺母机构驱动，已知工作台的行程L=250mm，丝杠导程t＝4mm，齿轮减速比为i=5，要求工作台位移的测量精度为o．005mm(忽略齿轮和丝杠的传动误差)。(1)试采用高速端测量方法，确定旋转编码器的每转脉冲数‘(2)若将传感器与丝杠的端部直接相连，n。=500脉冲／转的旋转编码器是否合用。五、综合题(16分)已知电机驱动的三自由度位置控制系统，单个自由度的驱动系统如图所示，确定整系统的控制方案、画出控制系统原理图。(至少提出两个方案)第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页中央广播电视大学2003—2004学年度第一学期“开放本科”期末考试机械专业机电一体化系统设计基础试题答案及评分标准(供参考)2004年1月一、填空[每空2分，共20分)L办公机电一体化产品产业机电一体化产品民用机电一体化产品2．控制软件硬件接口3．前小后大4．电源输入／输出接口5．灵敏度线性度二、简答题(每题4分，共20分)1．答：机电一体化技术使机械传动部分减少，因而使机械磨损，配合间隙及受力变形等所引起的误差大大减少，同时由于采用电子技术实现自动检测，控制，补偿和校正因各种干扰因素造成的误差，从而提高精度。2．答：机电一体化相关技术有：机械技术，计算机与信息处理技术，系统技术，白动控制技术，传感器测试技术和伺服驱动技术。3．答：转动惯量增大使机械负载增加，功率消耗大；使系统相应速度变慢，降低灵敏度；使系统固有频率下降，容易产生谐振。4．答：详细设计主要包括：系统总体设计；业务的分组；机械本体及工具设计；控制系统设计：程序设计；后备系统设计；完成详细设计书及制造图样；产品出厂及使用文件的设计。5．答：A／D接口的功能是将温度、压力等物理量经传感器变成的电压、电流等信号转换为数字量。D／A接口是将二进制数字量转换成电压信号。三、分析题(20分)1.(10分)解答：图中各部可分为：(1)控制及信息处理单元：键盘、计算机、显示(2)测试传感部分：光电编码器、信号处理(3)能源：电源(4)驱动部分：功放、电机第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页(5)执行机构：联轴器、齿轮减速器、丝杠螺母机构、工作台2．(10分)解答：齿轮传动链位于电机之后，前向通道的闭环之外，其传动误差的低频分量和高频分量都不能通过闭环控制来消除，都会影响输出精度。四、计算题(24分)1．(12分)解：(1)计算负载力(4分)负载力由外负载力、惯性负载力两部分构成(1)高速端测量设传感器的每转脉冲数为，n，每个脉冲对应工作台的位移为满足题目要求。...
