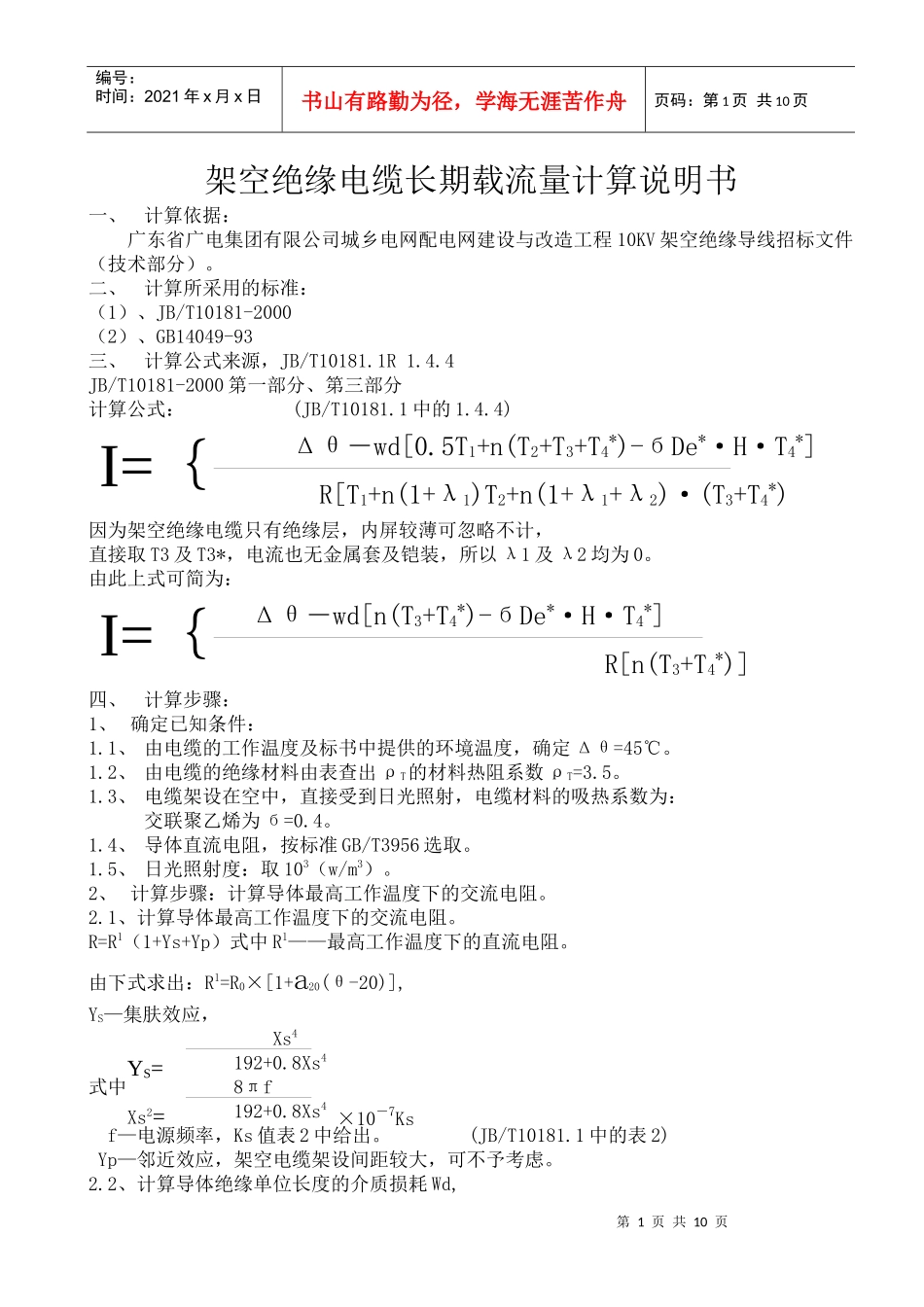

I=｛I=｛第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页架空绝缘电缆长期载流量计算说明书一、计算依据：广东省广电集团有限公司城乡电网配电网建设与改造工程10KV架空绝缘导线招标文件（技术部分）。二、计算所采用的标准：（1）、JB/T10181-2000（2）、GB14049-93三、计算公式来源，JB/T10181.1R1.4.4JB/T10181-2000第一部分、第三部分计算公式：(JB/T10181.1中的1.4.4)Δθ－wd[0.5T1+n(T2+T3+T4*)-бDe*·H·T4*]R[T1+n(1+λ1)T2+n(1+λ1+λ2)·(T3+T4*)因为架空绝缘电缆只有绝缘层，内屏较薄可忽略不计，直接取T3及T3*，电流也无金属套及铠装，所以λ1及λ2均为0。由此上式可简为：Δθ－wd[n(T3+T4*)-бDe*·H·T4*]R[n(T3+T4*)]四、计算步骤：1、确定已知条件：1.1、由电缆的工作温度及标书中提供的环境温度，确定Δθ=45℃。1.2、由电缆的绝缘材料由表查出ρT的材料热阻系数ρT=3.5。1.3、电缆架设在空中，直接受到日光照射，电缆材料的吸热系数为：交联聚乙烯为б=0.4。1.4、导体直流电阻，按标准GB/T3956选取。1.5、日光照射度：取103（w/m3）。2、计算步骤：计算导体最高工作温度下的交流电阻。2.1、计算导体最高工作温度下的交流电阻。R=R1（1+Ys+Yp）式中R1——最高工作温度下的直流电阻。由下式求出：R1=R0×[1+a20(θ-20)],YS—集肤效应，Xs4192+0.8Xs4式中8πf192+0.8Xs4f—电源频率，Ks值表2中给出。(JB/T10181.1中的表2)Yp—邻近效应，架空电缆架设间距较大，可不予考虑。2.2、计算导体绝缘单位长度的介质损耗Wd,YS=Xs2=×10－7KsT4*=其中KA=×T3=πDe*h×T3第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页Wd=ωC·V02·tgδ(W/m)式中：ω=2πfU0—对地电压VC—单位长度电缘电容ε18lnDi—绝缘直径dc—导体直径ε—表3给出(JB/T10181.1中的表3)tgδ—表3给出(JB/T10181.1中的表3)2.3、计算电缆热阻T3ρT2t32πDa1式中ρT—材料热阻系数由表1给出，(JB/T10181.3中的表1)交联乙烯ρT=3.5K·m/Wt3—绝缘厚度（㎜）Da1—为内屏直径（㎜）2.4、计算日光照射时空气中电缆外部热阻修正值T4*1πDt*h·(Δθs)1/4式中：h—散热系数z(De*)gh值可由图7a中的曲线（1）查出（JB/T10181.3中的图7a）Δθ+Δθd+Δθds1+KA(Δθs)n1/4πDe*h1Δθds=бDe*H·T3Δθd介质损耗可忽略不计，Δθd=0Δθ+Δθds=常数。2.5、计算Δθs值，采用图解法（图8）(JB/T10181.3中的图8)利用计算出的KA作纵坐标Δθ+Δθds=常数（曲线）C=DidcT3=ln(1+)h=+E(w/m2K5/4)（Δθs）1/4=第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页在横坐标上读出Δθs1/4数值，代入T4*的公式中，求出T4*。五、计算中需说明问题：由于架空绝缘电缆是最近几年才大量投入使用的产品，运行的经验我们掌握得并不多，在计算中有些问题还须慎重对待。原因之一：产品标准中规定交联聚乙烯绝缘架空电缆的工作温度90℃，短路时（5S）允许250℃，但对于铝芯架空电缆来讲：工作温度90℃对铝导体来讲是有害的，更不用说250℃的短路时短路温度。这将损失铝导体的抗拉强度，而导致供电事故。故建议纯铝导体的架空电缆的工作温度应控制在70℃为好。原因之二：架空绝缘电缆的特性有架空裸线承受拉力的作用，同时电缆还有较高电绝缘性能，所以在计计算中应充分考虑。我厂这次提供的部分架空电缆载流量是根椐电力电缆和架空导线的经济电流密度以及有关电力部门的试验研究结果推算而得，仅供参考。架空电缆连续负荷载流量标称截面m㎡单芯JKYJJKLYJ1010080161281002516813035205160502502007031024595380300120445355150510400185580460240685540300790625架空电缆短时过负荷曲线图第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页(KA)15Ik=I1√tk1051234567时间（s）电缆的热稳定计算书1、电缆的热稳定性条件电缆的介质损耗一般随温度上升而增加。电缆设计应保证在正常情况下电缆工作在允许温度范围内，还应保证在短路故障、过电压条件...
