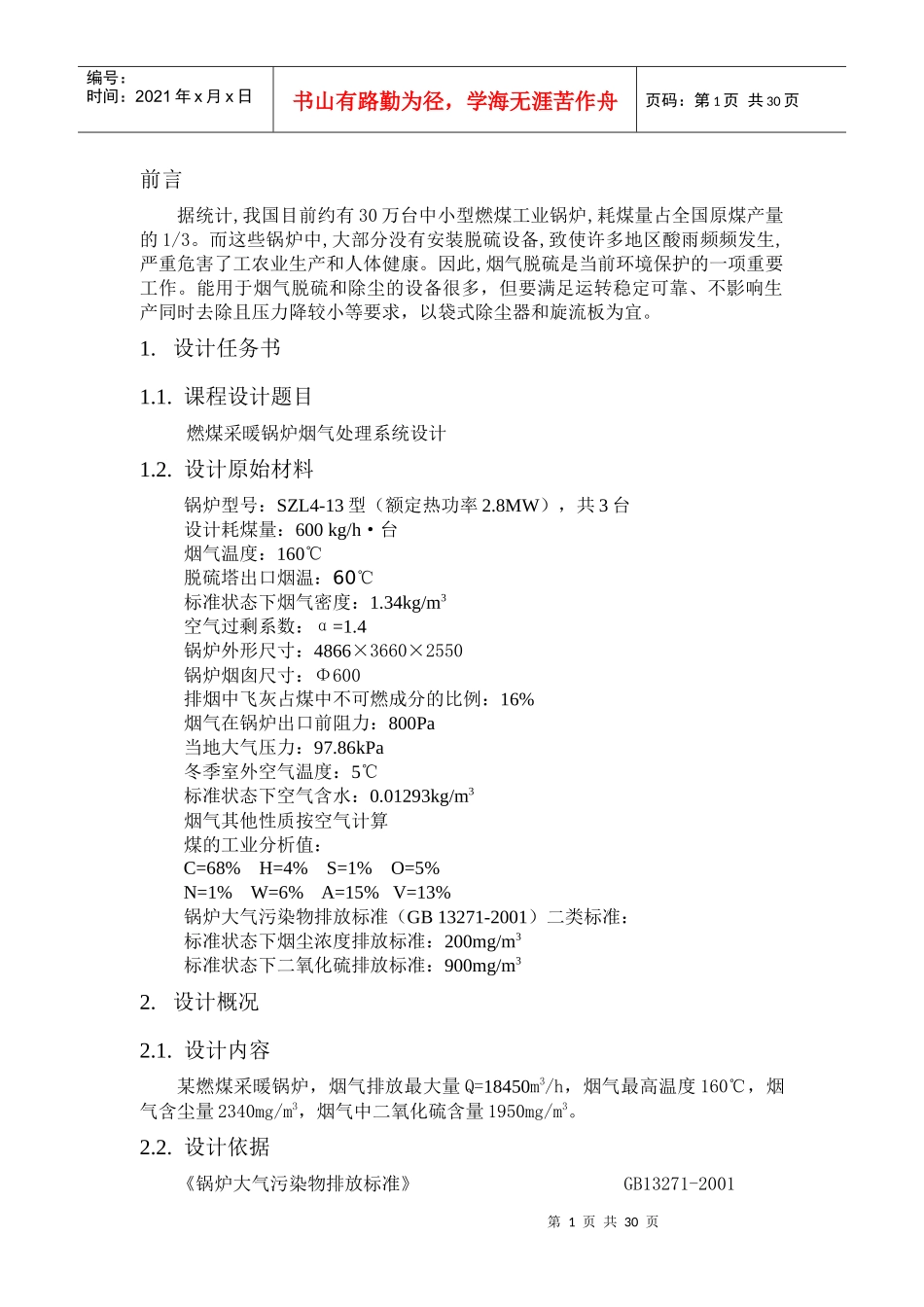

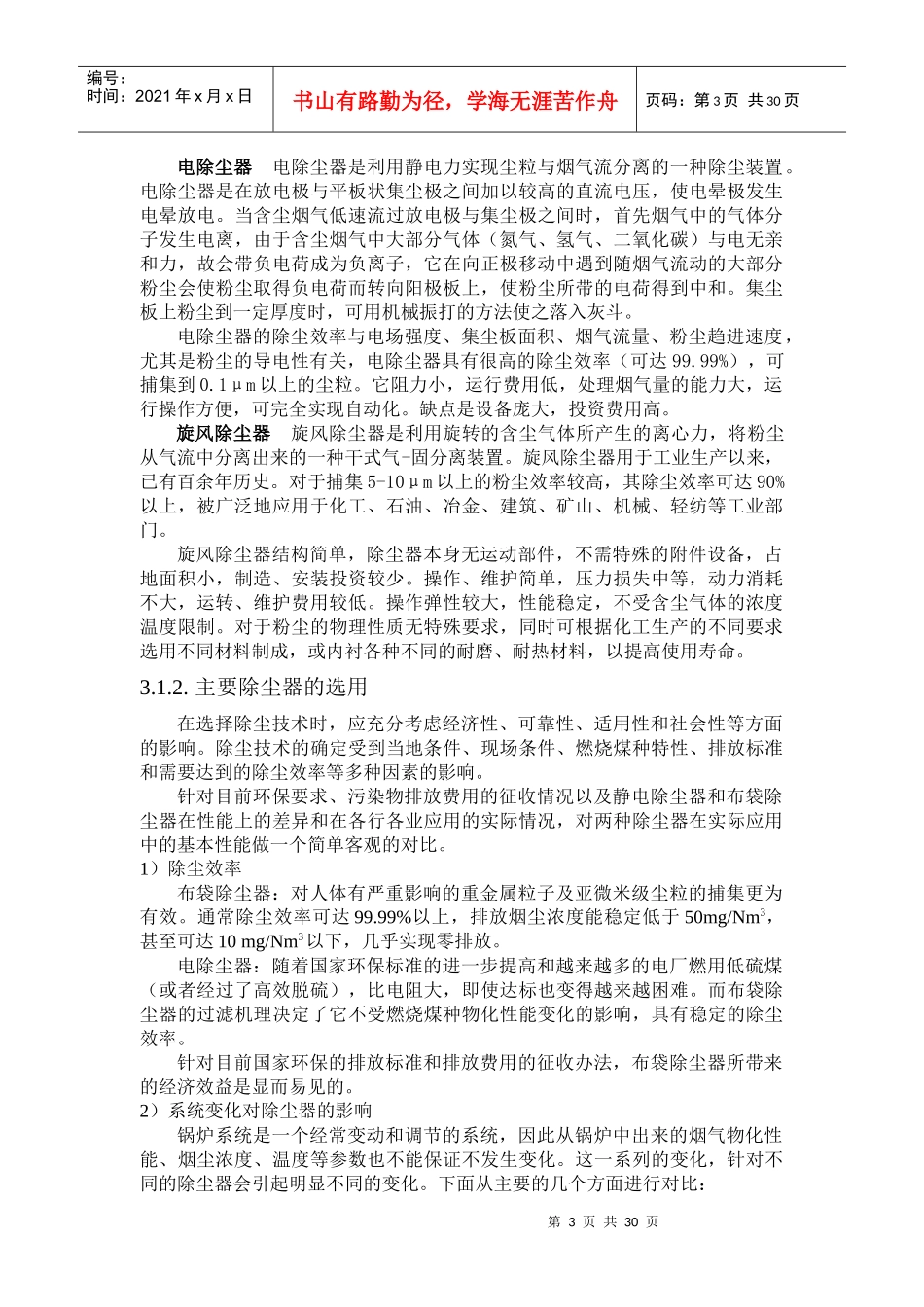

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页前言据统计,我国目前约有30万台中小型燃煤工业锅炉,耗煤量占全国原煤产量的1/3。而这些锅炉中,大部分没有安装脱硫设备,致使许多地区酸雨频频发生,严重危害了工农业生产和人体健康。因此,烟气脱硫是当前环境保护的一项重要工作。能用于烟气脱硫和除尘的设备很多，但要满足运转稳定可靠、不影响生产同时去除且压力降较小等要求，以袋式除尘器和旋流板为宜。1.设计任务书1.1.课程设计题目燃煤采暖锅炉烟气处理系统设计1.2.设计原始材料锅炉型号：SZL4-13型（额定热功率2.8MW），共3台设计耗煤量：600kg/h·台烟气温度：160℃脱硫塔出口烟温：60℃标准状态下烟气密度：1.34kg/m3空气过剩系数：α=1.4锅炉外形尺寸：4866×3660×2550锅炉烟囱尺寸：Φ600排烟中飞灰占煤中不可燃成分的比例：16%烟气在锅炉出口前阻力：800Pa当地大气压力：97.86kPa冬季室外空气温度：5℃标准状态下空气含水：0.01293kg/m3烟气其他性质按空气计算煤的工业分析值：C=68%H=4%S=1%O=5%N=1%W=6%A=15%V=13%锅炉大气污染物排放标准（GB13271-2001）二类标准：标准状态下烟尘浓度排放标准：200mg/m3标准状态下二氧化硫排放标准：900mg/m32.设计概况2.1.设计内容某燃煤采暖锅炉，烟气排放最大量Q=18450m3/h，烟气最高温度160℃，烟气含尘量2340mg/m3，烟气中二氧化硫含量1950mg/m3。2.2.设计依据《锅炉大气污染物排放标准》GB13271-2001第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页《袋式除尘器技术要求》GB/T6719-2009《袋式除尘器性能测试方法》GB12138-89《袋式除尘器安装技术要求与验收规范》JB/T8471-1996《环境空气质量标准》GB3095-19962.3.设计要求2.3.1.排放标准锅炉大气污染物排放标准（GB13271-2001）二类标准：标准状态下烟尘浓度排放标准：200mg/m3标准状态下二氧化硫排放标准：900mg/m33.处理工艺设计3.1.除尘工艺设计3.1.1.各除尘器的简述离心式除尘器离心分离除尘器的工作原理是，利用烟气作旋转运动，依靠离心作用将烟气中粉尘分离出来。这种离心力要比单独靠中立获得的分离大得多，因而除尘较有效。它的结构简单，运行操作方便，可以分离捕集较细的粉粒，但除尘效率不高，约85%左右，阻力一般不大于1000Pa，因此，它被广泛应用于独立的除尘装置，也可作其他除尘器的预处理装置。洗涤式除尘器洗涤式除尘器是用液滴、液膜、气泡等洗涤含尘气体，使含烟气相互凝集，从而使尘粒得到分离的装置。其中应用最多的是文丘里洗涤除尘器，它的主要部件是文丘里管。压力水从文丘里管的喉口的小孔进入，高速的含尘烟气流通过喉口将水雾化成无数水滴，同时使尘粒粘附在所生产的水滴上。将这种气液混合物引入分离器，使水滴与尘粒分离，烟气得到净化。文丘里洗涤器的除尘效率一般在95%以上，它随液滴直径、喉管气速的增加而增加。当液滴直径比尘粒大50倍时，其除尘效率最高。这种除尘器结构简单，除尘效率高，水滴还能吸收烟气中的二氧化硫的三氧化硫。其缺点是阻力大，需要有污水处理装置。袋式除尘器袋式除尘器是使含尘气体通过过滤材料将粉尘分离捕集的装置，采用玻璃纤维作滤料的空气过滤器，主要可用于通风及空气调节的气体净化。袋式除尘器的除尘机理如下：含尘气体进入滤袋，在通过滤料的孔隙时，粉尘被捕集于滤料上，透过滤料的清洁气体从排出口排出，沉积在滤料上的粉尘可在机械振动的作用下从滤料表面脱落，落入灰斗中。粉尘因截留、惯性碰撞、静电和扩散等作用，逐渐在滤袋表面形成粉尘初层。初层形成后，它成为袋式除尘器的主要过滤层，提高了除尘效率，滤布起形成粉尘初层和支撑它的骨架作用，但随着粉尘在滤袋上的积聚，滤袋两侧的压力增大，会把有些已附在滤料上的细小粉粒挤压过去，使除尘效率下降。袋除尘器的阻力一般为1000-2000Pa。另外，若除尘器阻力过高，还会使除尘系统的处理气体量下降，影响生产系统的排风效果。因此，除尘器阻力达到一定数值后要及时清灰，清灰不能过分，即不应破坏粉尘初层，否则会引起除尘效率显著降低。第3页共30页第2页...
