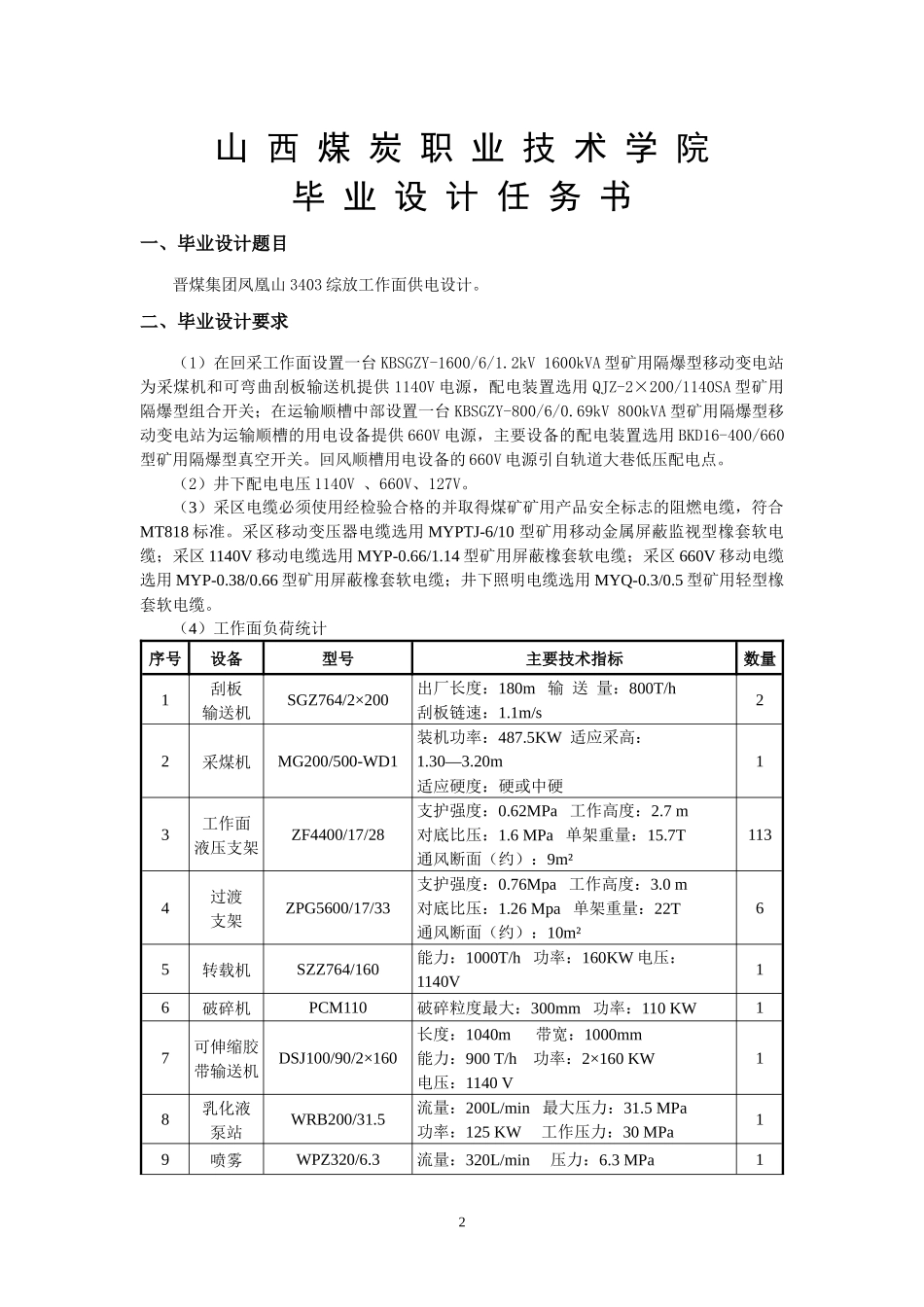

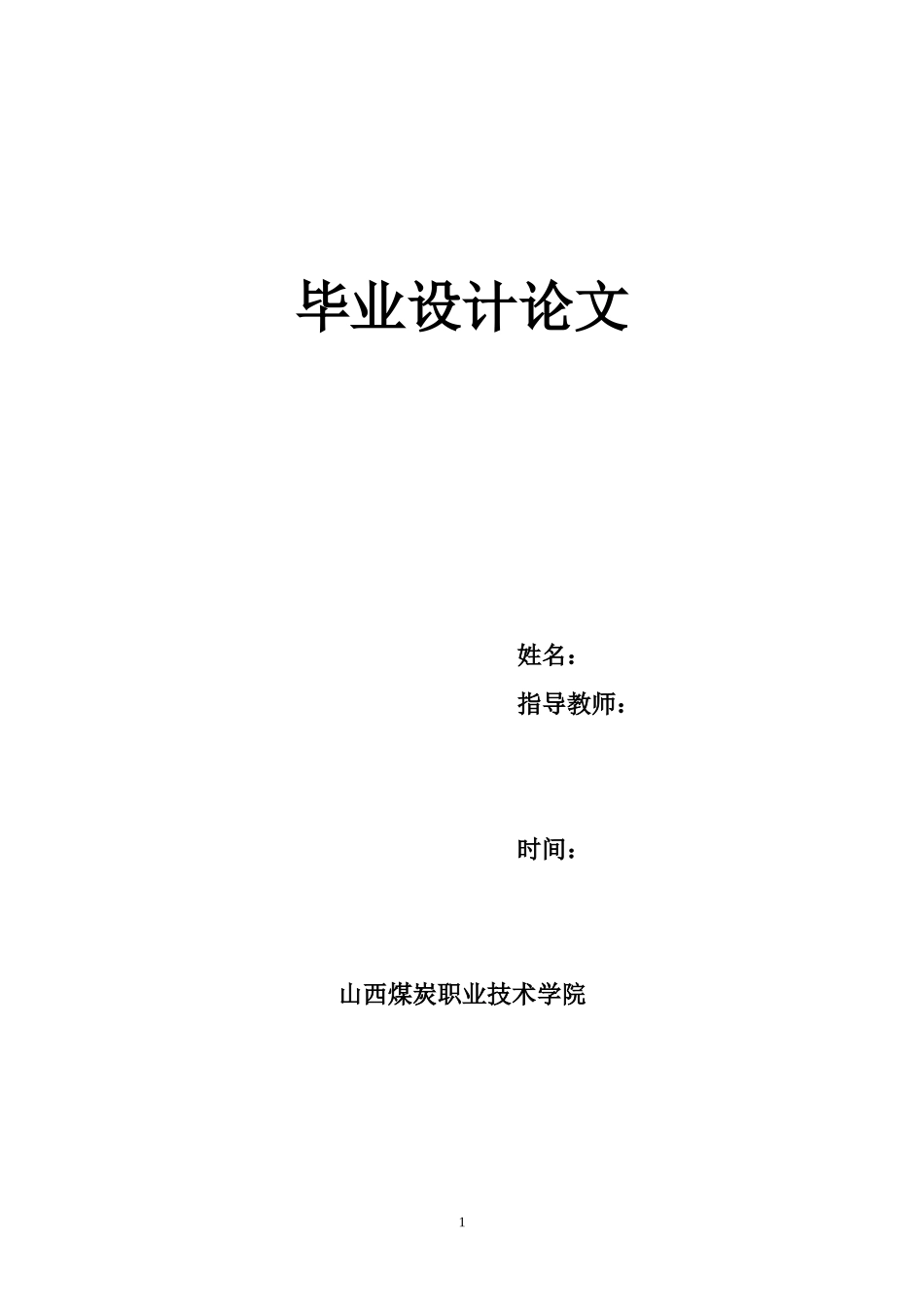

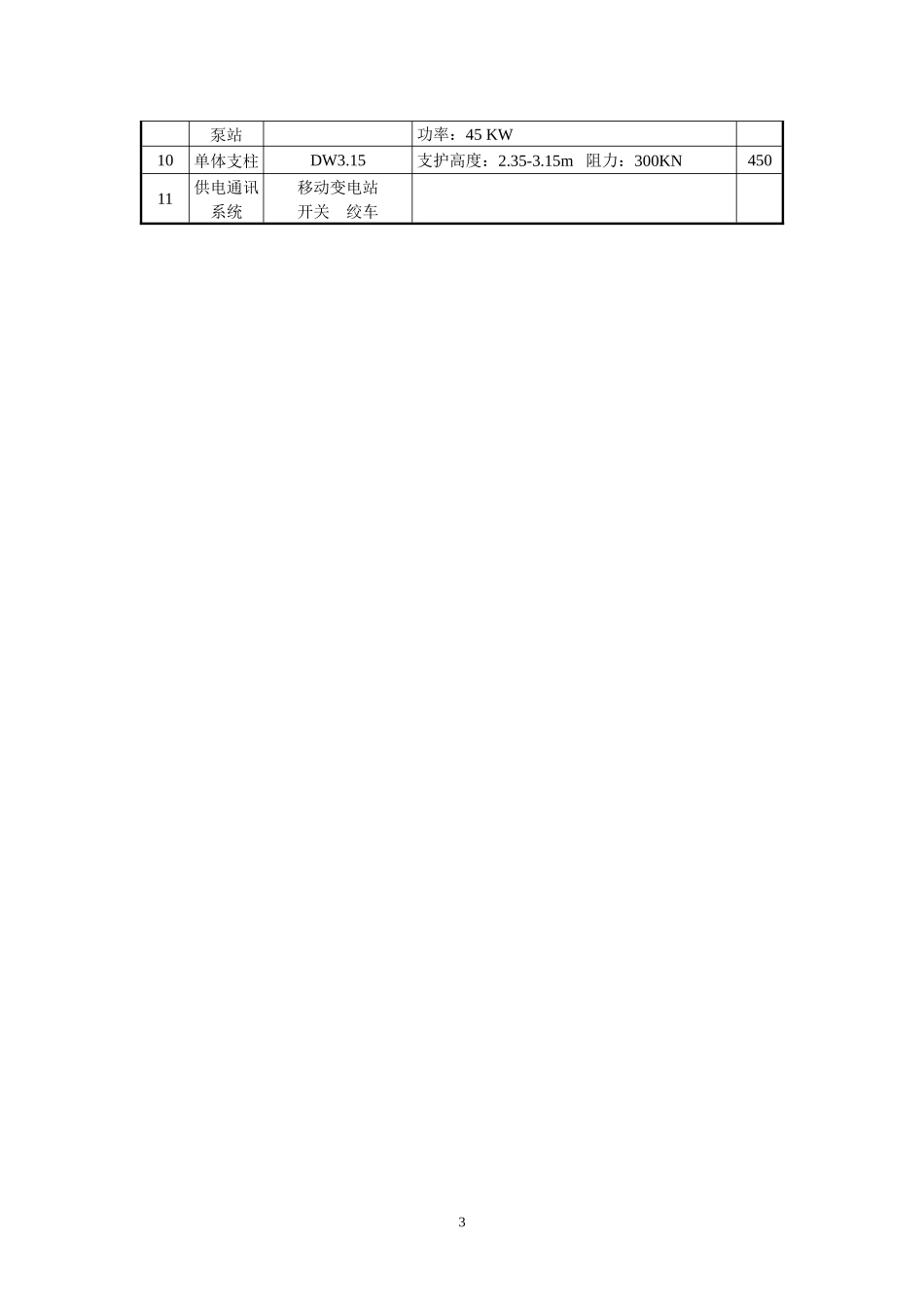

毕业设计论文姓名:指导教师:时间:山西煤炭职业技术学院1山西煤炭职业技术学院毕业设计任务书一、毕业设计题目晋煤集团凤凰山3403综放工作面供电设计。二、毕业设计要求(1)在回采工作面设置一台KBSGZY-1600/6/1.2kV1600kVA型矿用隔爆型移动变电站为采煤机和可弯曲刮板输送机提供1140V电源,配电装置选用QJZ-2×200/1140SA型矿用隔爆型组合开关;在运输顺槽中部设置一台KBSGZY-800/6/0.69kV800kVA型矿用隔爆型移动变电站为运输顺槽的用电设备提供660V电源,主要设备的配电装置选用BKD16-400/660型矿用隔爆型真空开关。回风顺槽用电设备的660V电源引自轨道大巷低压配电点。(2)井下配电电压1140V、660V、127V。(3)采区电缆必须使用经检验合格的并取得煤矿矿用产品安全标志的阻燃电缆,符合MT818标准。采区移动变压器电缆选用MYPTJ-6/10型矿用移动金属屏蔽监视型橡套软电缆;采区1140V移动电缆选用MYP-0.66/1.14型矿用屏蔽橡套软电缆;采区660V移动电缆选用MYP-0.38/0.66型矿用屏蔽橡套软电缆;井下照明电缆选用MYQ-0.3/0.5型矿用轻型橡套软电缆。(4)工作面负荷统计序号设备型号主要技术指标数量1刮板输送机SGZ764/2×200出厂长度:180m输送量:800T/h刮板链速:1.1m/s22采煤机MG200/500-WD1装机功率:487.5KW适应采高:1.30―3.20m适应硬度:硬或中硬13工作面液压支架ZF4400/17/28支护强度:0.62MPa工作高度:2.7m对底比压:1.6MPa单架重量:15.7T通风断面(约):9m²1134过渡支架ZPG5600/17/33支护强度:0.76Mpa工作高度:3.0m对底比压:1.26Mpa单架重量:22T通风断面(约):10m²65转载机SZZ764/160能力:1000T/h功率:160KW电压:1140V16破碎机PCM110破碎粒度最大:300mm功率:110KW17可伸缩胶带输送机DSJ100/90/2×160长度:1040m带宽:1000mm能力:900T/h功率:2×160KW电压:1140V18乳化液泵站WRB200/31.5流量:200L/min最大压力:31.5MPa功率:125KW工作压力:30MPa19喷雾WPZ320/6.3流量:320L/min压力:6.3MPa12泵站功率:45KW10单体支柱DW3.15支护高度:2.35-3.15m阻力:300KN45011供电通讯系统移动变电站开关绞车3三、毕业设计内容第一部分:高压电缆的选型设计(1)选择电缆基本参数;(2)按持续工作电流计算与校验;(3)按电压损失计算与校验;(4)按经济电流密度计算与校验;(5)按热稳定性计算与校验。第二部分:低压开关、起动器选型设计(1)低压开关选择原则;(2)起动器选择原则。(3)低压开关、起动器选型。第三部分:低压电缆的选型设计(1)低压电缆选型原则;(2)电缆长度的确定;(3)主芯线截面的确定:①根据通过电缆得工作电流初选;②正常运行时回路电压损失校验;③电机起动时端电压校验。第四部分:短路电流计算(1)短路点3403综放面6KV线路末端、D1、D5的短路电流计算;(2)短路点D6、乳化泵短路点D6的短路电流计算;(3)短路点D2、D4、D9的短路电流计算;(4)短路点D7的短路电流计算;(5)短路点的短路电流计算;(6)短路点D8的短路电流计算;(7)短路点125D-25*4水泵开关支线的短路电流计算;第五部分:低压开关和移变高馈保护装置的整定:(1)低压开关整定:①采煤机开关1;②采煤机开关2;③转载机开关;④转载机开关;⑤工后组合开关;⑥工前组合开关;⑦乳化泵开关;⑧喷雾泵开关;⑨皮带变频开关⑩控制综放面高压开关;JD-1.6绞车开关;125D-25*4水泵开关;BQW-15污水泵开关。(2)移变高馈保护装置的整定:①800KVA馈电;②1600KVA馈电;③皮带机馈电;④乳化泵馈电;⑤工前馈电;⑥工后馈电;⑦采煤机馈电;⑧3403轨道巷口瓦斯电馈电;⑨3403水仓处馈电。四、毕业设计要求:设计说明书一份:(1)摘要(2)目录(3)矿井概况(4)选型设计要求(5)选型设计内容、方法说明(6)结论(7)致谢(8)参考书目指导教师:系主任:2010年4月10日4山西煤炭职业技术学院毕业设计题目设计题目设计内容:设计日期年月日至年月日设计地点指导教师系主任年月日5山西煤炭职业技术学院毕业设计评阅书设计题目评阅意见:指导教师系主任年月日6山西煤炭职业技术学院毕业答辩评定书评定意见评定成绩山山山西煤炭职业技术学院毕业答辩委员会主任委员...
