某酒店排水课程设计计算书VIP专享VIP免费

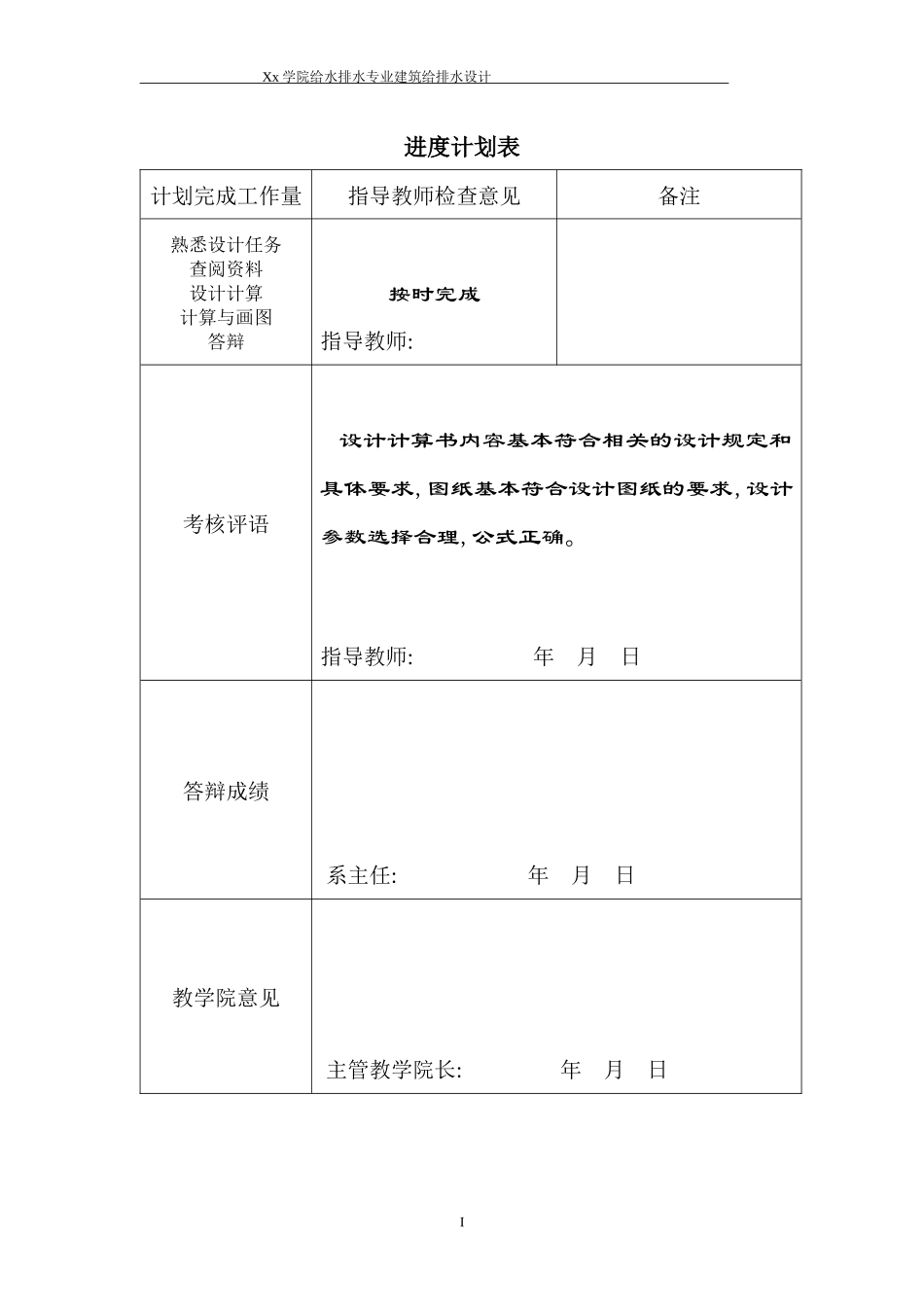

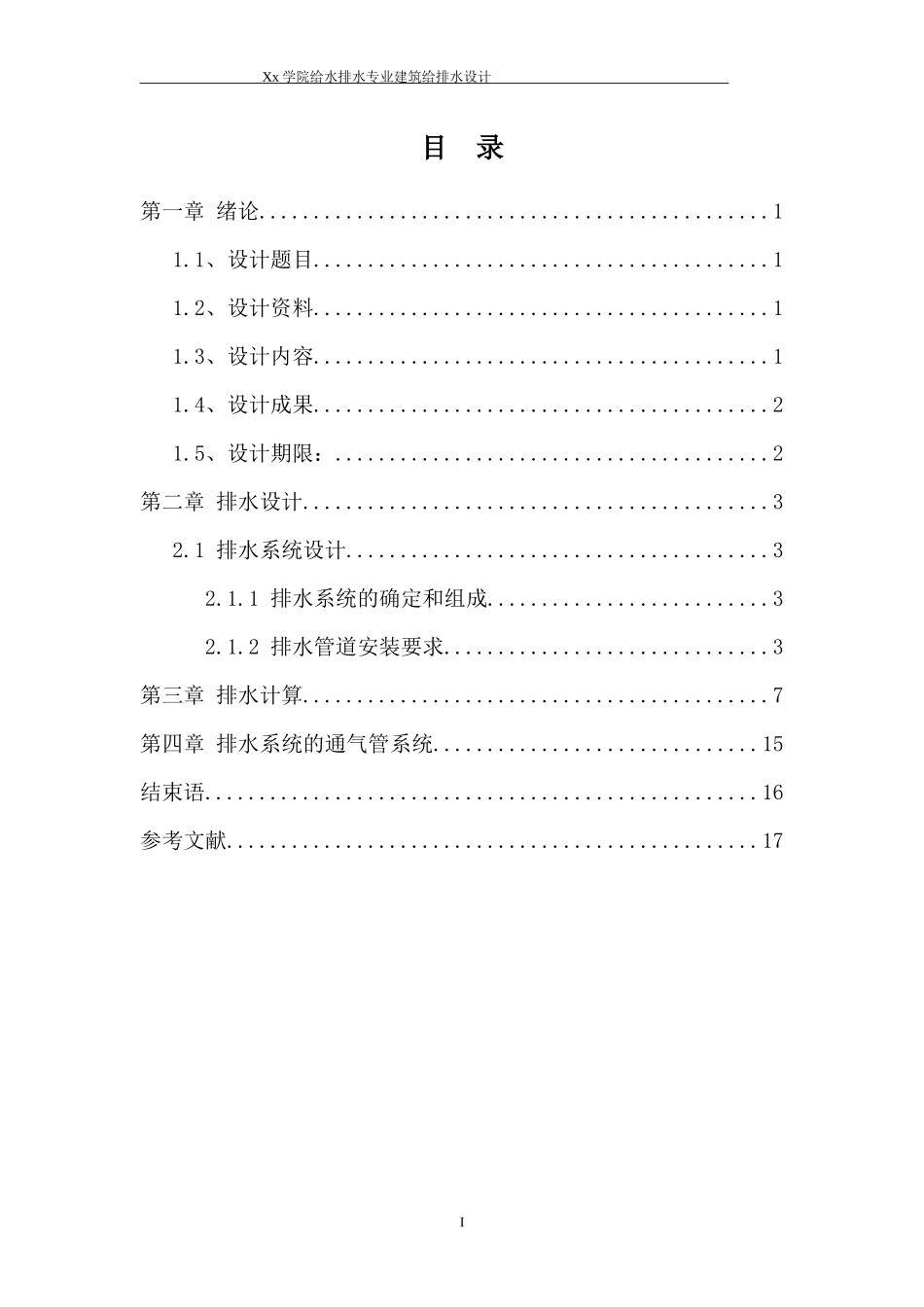

Xx学院给水排水专业建筑给排水设计进度计划表计划完成工作量指导教师检查意见备注熟悉设计任务查阅资料设计计算计算与画图答辩按时完成指导教师:考核评语设计计算书内容基本符合相关的设计规定和具体要求,图纸基本符合设计图纸的要求,设计参数选择合理,公式正确。指导教师:年月日答辩成绩系主任:年月日教学院意见主管教学院长:年月日IXx学院给水排水专业建筑给排水设计目录第一章绪论...............................................11.1、设计题目..........................................11.2、设计资料..........................................11.3、设计内容..........................................11.4、设计成果..........................................21.5、设计期限：........................................2第二章排水设计...........................................32.1排水系统设计.......................................32.1.1排水系统的确定和组成..........................32.1.2排水管道安装要求..............................3第三章排水计算...........................................7第四章排水系统的通气管系统..............................15结束语...................................................16参考文献.................................................17I第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页第一章绪论1.1、设计题目某酒店排水工程设计1.2、设计资料（1）给水水源：该建筑以城市给水管网为水源，室外给水管网来自主体建筑距西面墙12m，接管点埋深1.8m，管径为200mm，另一条市政给水管道距主体建筑北面18m，接管点埋深1.5m，管径为DN200，管材为铸铁管，常年提供的自用水头为0.3MPa。（2）排水条件：建筑粪便污水需经化粪池处理后方可排入城市下水道，室外排水管道位于主体建筑东面,埋深2.2m。管径300mm，管材为混凝土管。（3）卫生设施：公共用房每层设公共卫生间，内设蹲式大便器，洗手盆，污水盆等，每套住房自带卫生间，内设洗脸盆及坐式大便器，要求有完善的给水排水设施及全天候的热水供应。1.3、设计内容第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页（1）方案设计：根据所给出的设计条件，以及有关设计规范的要求，合理确定建筑内部排水系统的设计方案。（2）管道系统布置：根据所选择的给水方式，综合考虑技术、经济、安全、可靠等方面的因素，合理地选择和布置卫生器具，合理地布置管道系统。（3）设计计算：根据设计规范，确定排水的设计指标，进行建筑内部排水系统的设计计算，编制设计计算书。（4）绘制工程设计图。1.4、设计成果1.图纸：（1）首层排水系统平面布置图；（2）标准层排水系统平面布置图；（3）顶层平面布置图；（4）排水系统图；2.设计计算说明书：包括原始条件，设计计算公式和有关数据，文字说明及附图。1.5、设计期限：第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页一周第二章排水设计2.1排水系统设计2.1.1排水系统的确定和组成建筑内部排水体制有分流制和合流制两种，参照规范和相关规定，综合确定该酒店排水方案为合流制，管材选用排水塑料管。污水、废水排水系统由卫生器具，排水管道，检查口，清扫口，第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页室外排水管道，检查井，集水井，化粪池，雨水斗，雨水立管等组成。2.1.2排水管道安装要求1.排水管道布置的基本原则(1)排水路径简捷，水流顺畅；(2)避免或减小系统管道中气压的剧烈变化；(3)应尽量避免排水管道对其他用房功能的影响或干扰；(4)施工安装方便。2.排水系统(1)所有高出地面的卫生器具和排水设备的排水，应重力排入室外下水道。(2)所有低于地面的卫生器具和排水设备的排水，应重力排入集水坑，然后提升排到重力流排水管中。3.排水管道布置和连接(1)在布置排水管道时应尽量避免排水横支管过长，并避免支管第5...
