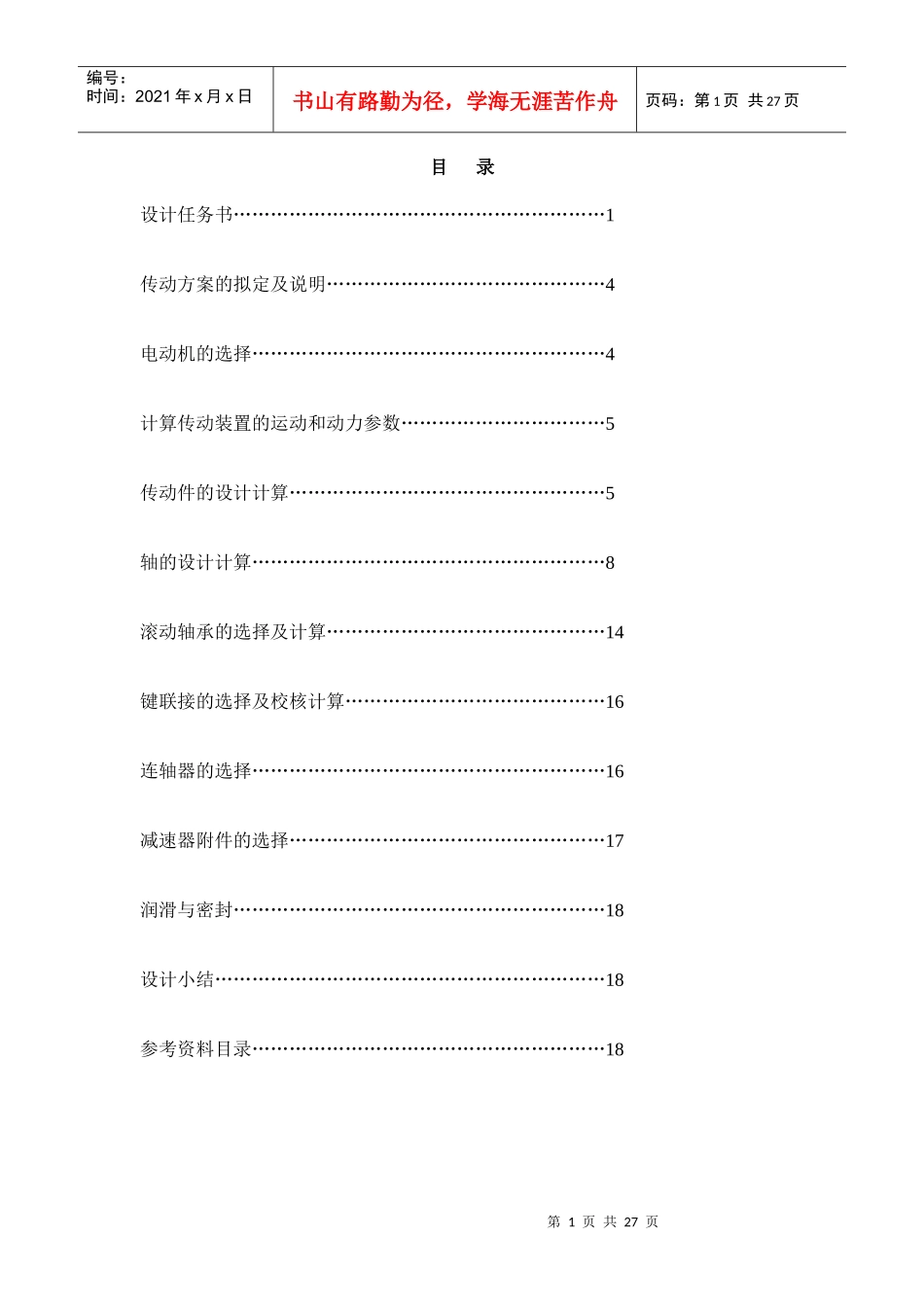

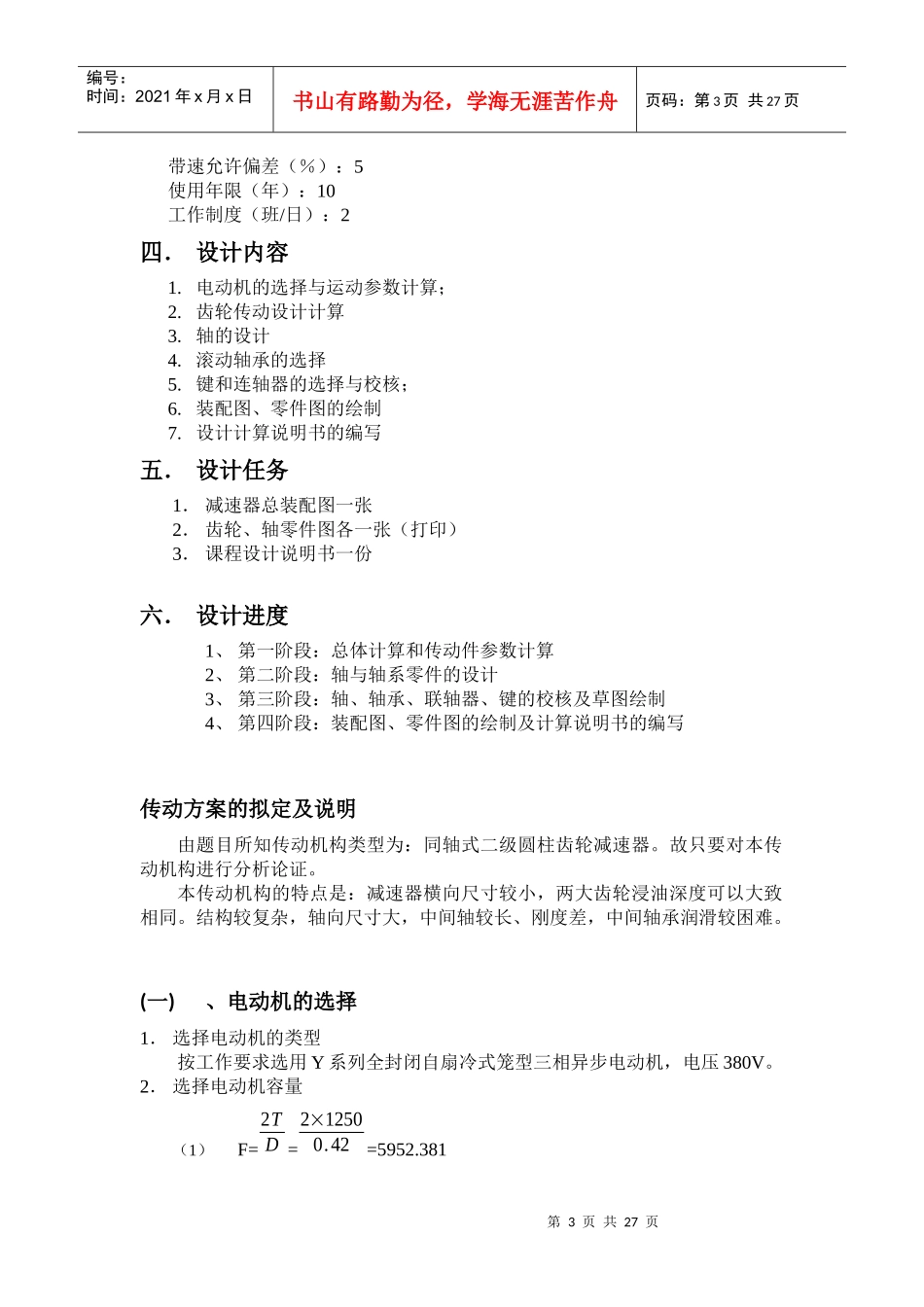

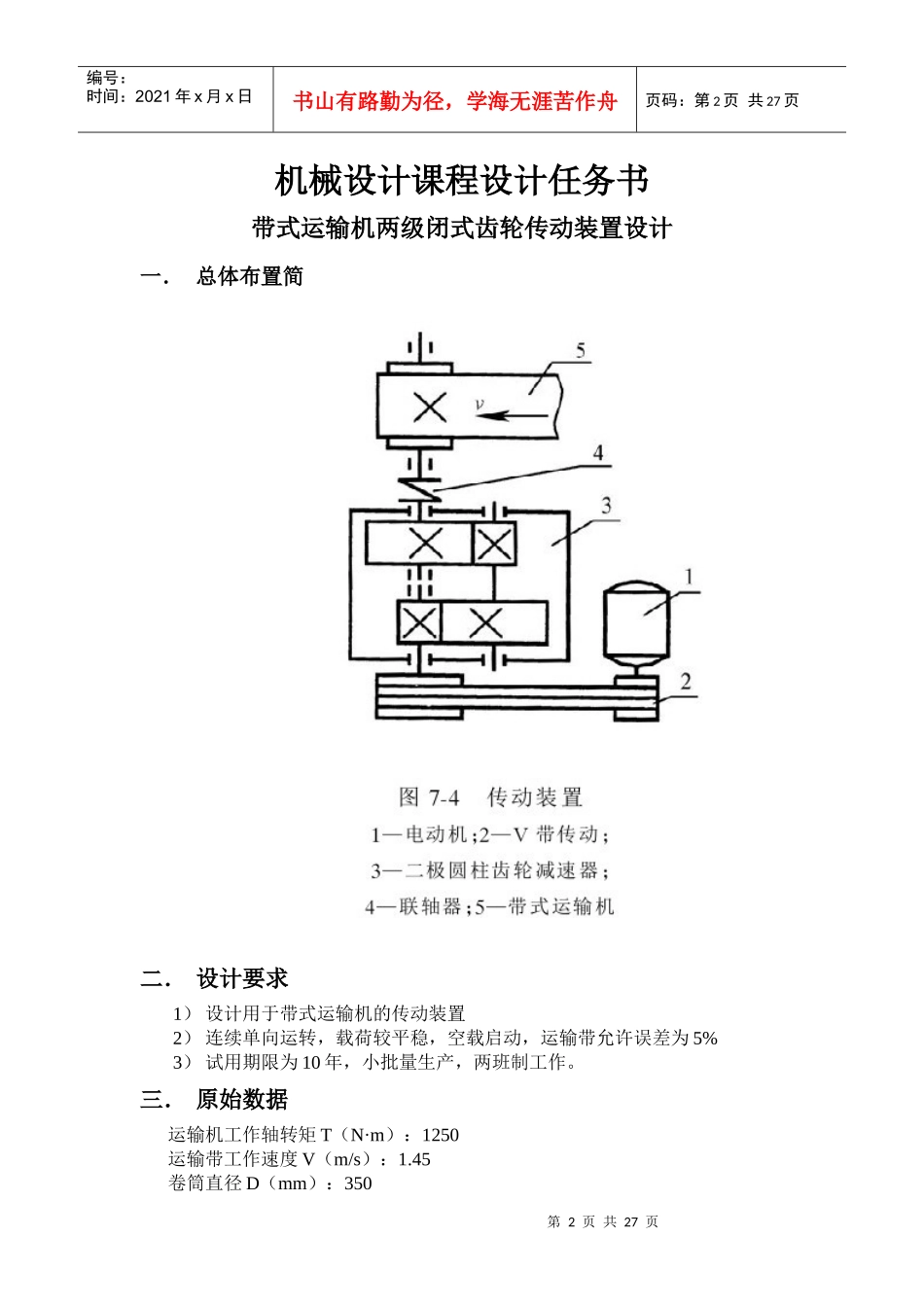

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页目录设计任务书……………………………………………………1传动方案的拟定及说明………………………………………4电动机的选择…………………………………………………4计算传动装置的运动和动力参数……………………………5传动件的设计计算……………………………………………5轴的设计计算…………………………………………………8滚动轴承的选择及计算………………………………………14键联接的选择及校核计算……………………………………16连轴器的选择…………………………………………………16减速器附件的选择……………………………………………17润滑与密封……………………………………………………18设计小结………………………………………………………18参考资料目录…………………………………………………18第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页机械设计课程设计任务书带式运输机两级闭式齿轮传动装置设计一．总体布置简二．设计要求1）设计用于带式运输机的传动装置2）连续单向运转，载荷较平稳，空载启动，运输带允许误差为5%3）试用期限为10年，小批量生产，两班制工作。三．原始数据运输机工作轴转矩T（N·m）：1250运输带工作速度V（m/s）：1.45卷筒直径D（mm）：350第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页带速允许偏差（％）：5使用年限（年）：10工作制度（班/日）：2四．设计内容1.电动机的选择与运动参数计算；2.齿轮传动设计计算3.轴的设计4.滚动轴承的选择5.键和连轴器的选择与校核；6.装配图、零件图的绘制7.设计计算说明书的编写五．设计任务1．减速器总装配图一张2．齿轮、轴零件图各一张（打印）3．课程设计说明书一份六．设计进度1、第一阶段：总体计算和传动件参数计算2、第二阶段：轴与轴系零件的设计3、第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、第四阶段：装配图、零件图的绘制及计算说明书的编写传动方案的拟定及说明由题目所知传动机构类型为：同轴式二级圆柱齿轮减速器。故只要对本传动机构进行分析论证。本传动机构的特点是：减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。结构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。(一)、电动机的选择1．选择电动机的类型按工作要求选用Y系列全封闭自扇冷式笼型三相异步电动机，电压380V。2．选择电动机容量（1）F=2TD=2×12500.42=5952.381第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页（2）电动机所需工作功率Pd为Pd=Pwη工作机所需功率为Pw＝＝从电动机到工作机传送带间的总效率为η＝η1η24η32η4η5各部分的效率为：V带传动效率：η1=0.96滚动轴承效率（一对）η2=0.99（球轴承）闭式齿轮传动效率为η3=0.97（7级精度一般齿轮传动）联轴器效率η4=0.99（凸缘联轴器）传动滚筒效率η5=0.96代入，得η=0.96×0.994×0.972×0.99×0.96≈0.825得滚动轴工作转速＝60×1000vπD＝60×1000×1.45π×450r/min≈61.60r/minPw＝＝1500×61.69550≈9.68kw所需电动机功率为：=PWη=9.680.825≈11.73kw因载荷平稳，电动机额定功率略大于即可。由Y系列电动机技术数据，选电动机的额定功率为15kw。3．通常，V带传动的传动比常用范围为2~4，二级圆柱齿轮减速器为8~40，则总传动比的范围为=16~160，故电动机转速的可选范围为=（16~160）×61.60r/min=985.6~9856r/min第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页符合这一范围的同步转速有1500r/min和3000r/min二种，综合生产批量小，尺寸，质量及价格等因素，为使传动装置结构紧凑，决定选用同步转速为1500r/min的电动机。根据电动机的类型，容量和转速，由表6-164（P201）选定电动机型号为Y160L-4,其主要性能如下表：电动机型号额定功率/kw满载转速/r/min堵转转矩额定转矩最大转矩额定转矩Y160L-4151...
