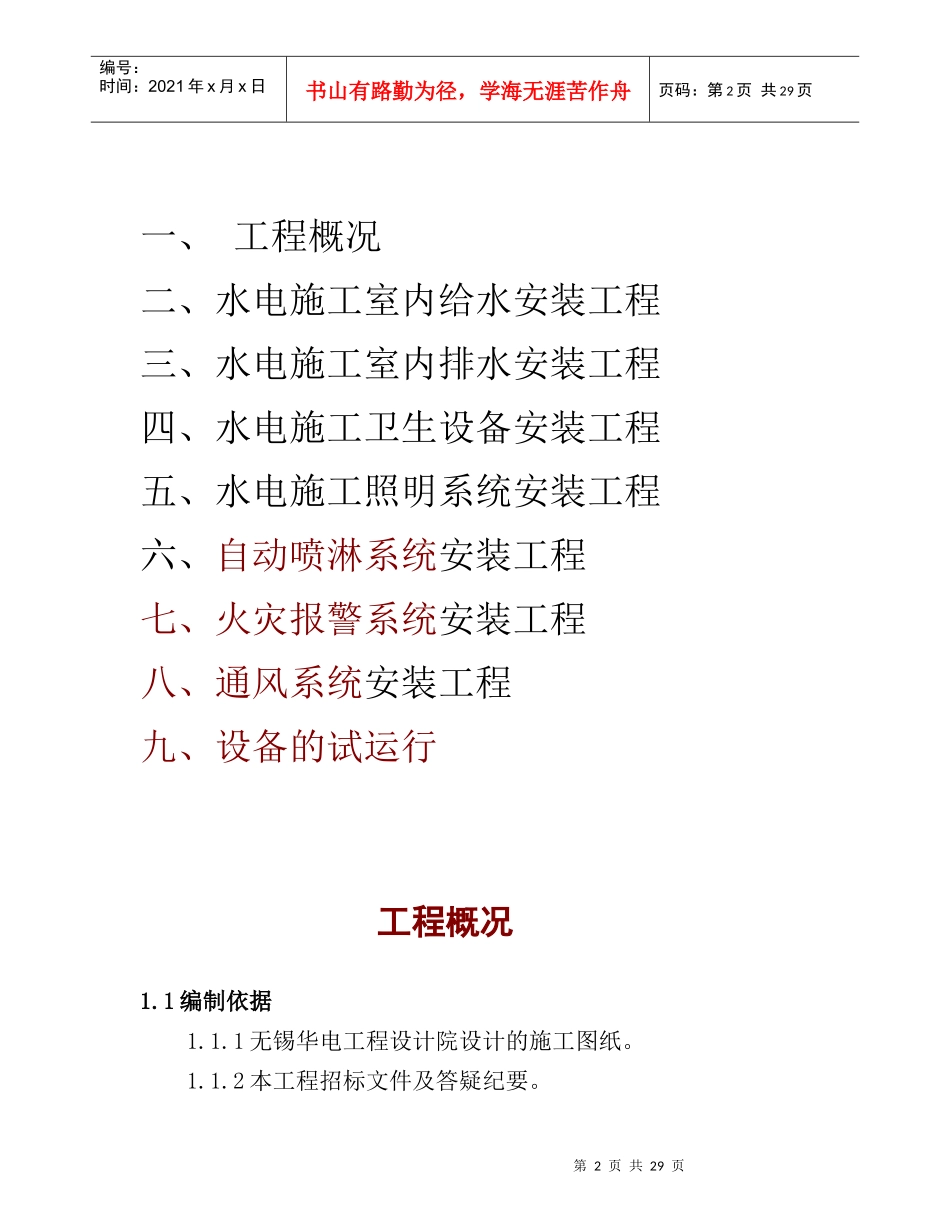

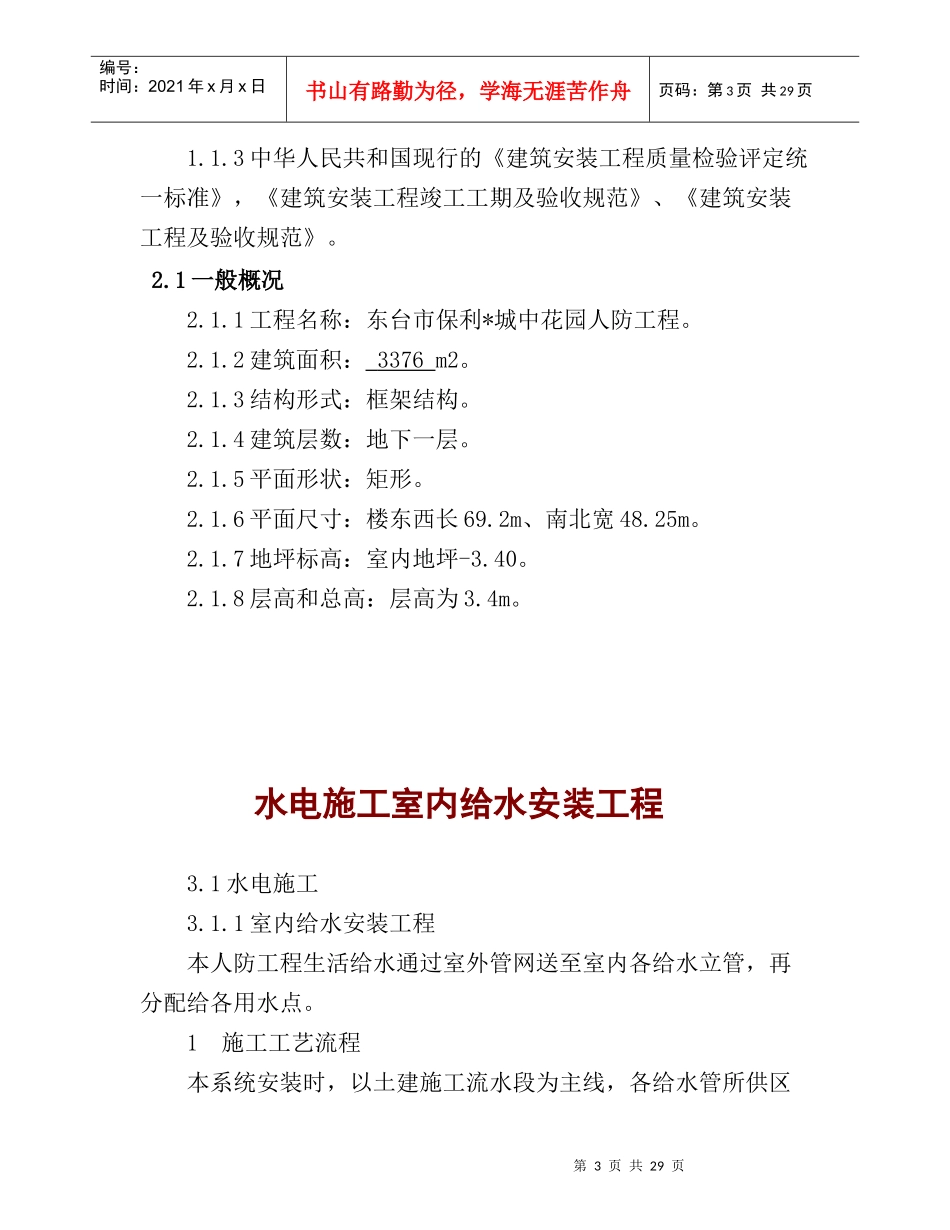

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页东台保利房地产开发有限公司城中花园人防工程安装施工组织设计审批：编制：编制单位：江苏建兴建工集团有限公司编制日期：2007年01月18日目录第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页一、工程概况二、水电施工室内给水安装工程三、水电施工室内排水安装工程四、水电施工卫生设备安装工程五、水电施工照明系统安装工程六、自动喷淋系统安装工程七、火灾报警系统安装工程八、通风系统安装工程九、设备的试运行工程概况页1.1编制依据1.1.1无锡华电工程设计院设计的施工图纸。1.1.2本工程招标文件及答疑纪要。第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页1.1.3中华人民共和国现行的《建筑安装工程质量检验评定统一标准》，《建筑安装工程竣工工期及验收规范》、《建筑安装工程及验收规范》。2.1一般概况2.1.1工程名称：东台市保利*城中花园人防工程。2.1.2建筑面积：3376m2。2.1.3结构形式：框架结构。2.1.4建筑层数：地下一层。2.1.5平面形状：矩形。2.1.6平面尺寸：楼东西长69.2m、南北宽48.25m。2.1.7地坪标高：室内地坪-3.40。2.1.8层高和总高：层高为3.4m。水电施工室内给水安装工程第3页共29页3.1水电施工3.1.1室内给水安装工程本人防工程生活给水通过室外管网送至室内各给水立管，再分配给各用水点。1施工工艺流程本系统安装时，以土建施工流水段为主线，各给水管所供区第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页域为次线，组织人员进行施工。城中花园生活给水系统为战时使用，主要施工流程如下：配合主体工程预留预埋--管道支架制作安装--管道安装--管道试压及中间验收--卫生洁具安装--盛水试验。2本系统主要施工方法（1）配合土建主体施工，做好楼板、墙体孔洞及套管的预留预埋。施工前，根据施工图给水管道布置，绘制套管、孔洞的预埋预留大样图；立管穿过扳、墙体均安放套管，套管安放位置准确、固定牢靠。（2）支吊架安装：本系统支架选用热浸镀锌衬塑钢管相配套的支架进行安装。支架与管道接确紧密、固定牢靠；按规定的间距进行安装，埋设平整牢固。（3）管道安装：管材必须选用达到国家饮用水卫生标准的管材进场施工，管道连接采用与其相配套的管件进行连接，管道与管件的中心线保持在同一直线上；管道安装采用水平尺、吊线的方法，确保管道横平竖直。（4）管道附配件安装：安装在管道上的阀门等附配件必须与管材配套，阀门安装前必须做强度和严密性试验；各横支管上均安装可拆卸的管道配件。（5）生活给水管道水压试验、冲洗：管道分段施工时，分段进行水压试验；整个系统施工完成，即对系统进行水压试验。系统试压合格后，对管道进行冲洗，冲洗结果必须达到当地饮用水卫生标准要求。3施工过程质量控制要点：第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页（1）安装在板内的套管，其顶部高出装饰地面20mm，卫生间内的套管高出装饰地面50mm，底部与楼板底面相平；穿墙套管与两装饰墙面相平。板内套管与管道之间的缝隙采用阻燃密实材料和防水油膏填实，两端光滑；穿墙套管与管道之间的缝隙采用阻燃密实材料和防水油膏填实，两端光滑。（2）管道安装的允许偏差和检验方法(见表)（3）阀门强度、严密性试验A、其它系统阀门的强度、严密性试验参照本规定执行。安装在主干管上的阀门逐个试验，其余的按同规格同型号的10%抽查，且不得少于一个。B、阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内保持不变，且壳体填料及阀瓣密封面无渗漏。（4）管道施工过程控制：A、其它系统的管道施工同样执行下述规定。B、埋地管必须在回填土之前和暗装管必须在被隐蔽前，进行水压试验，并对材料、接口等进行检查，并做好隐蔽验收记录。C、分段对明装管道进行水压试验。（5）管道水压试验A、分段施工时，分段对管道进行试压，...
