板式家具产品标准化设计应用手册11-6VIP免费

板式家具产品标准化设计应用手册11-6_第1页
1/55
板式家具产品标准化设计应用手册11-6_第2页
2/55
板式家具产品标准化设计应用手册11-6_第3页
3/55

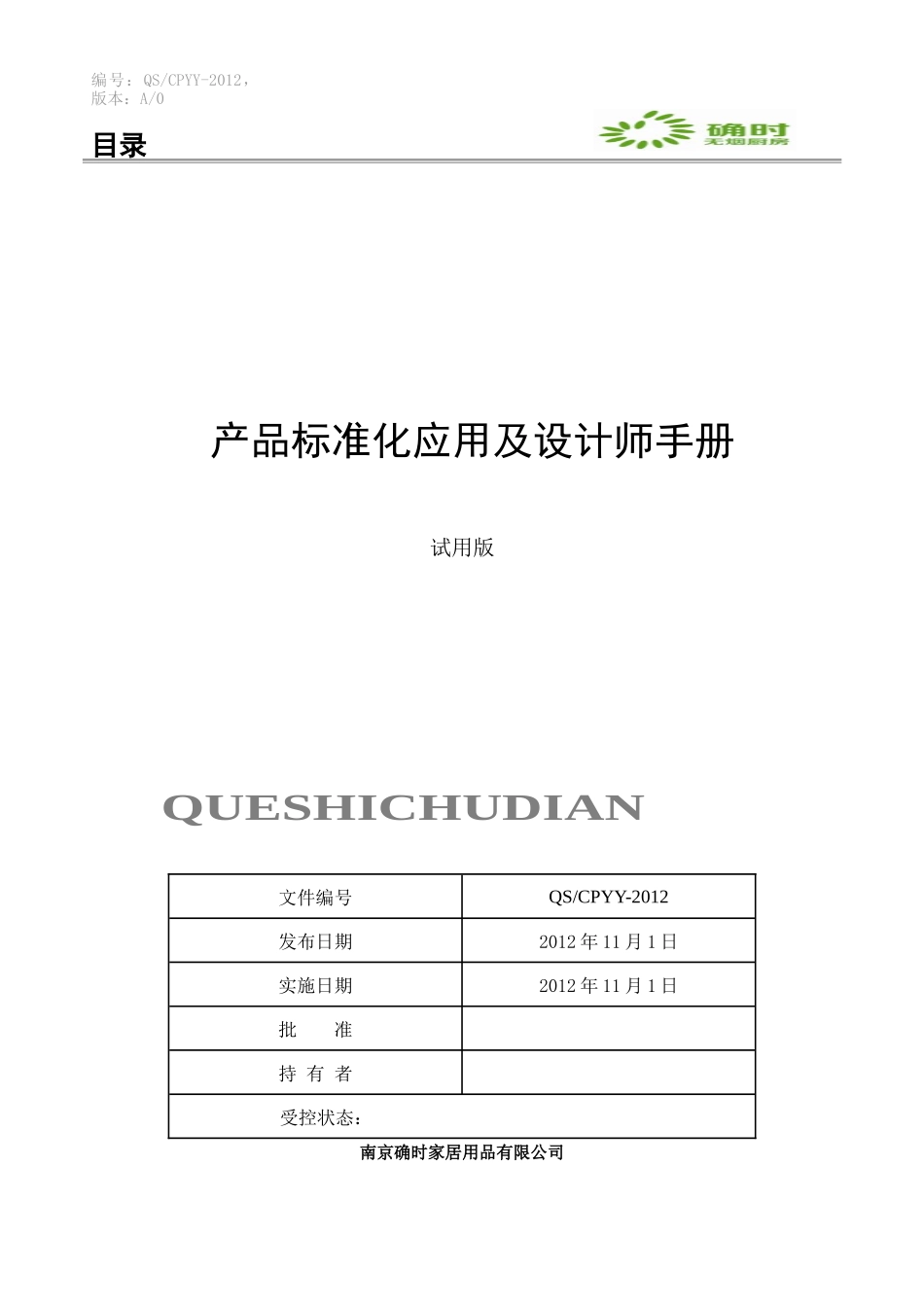

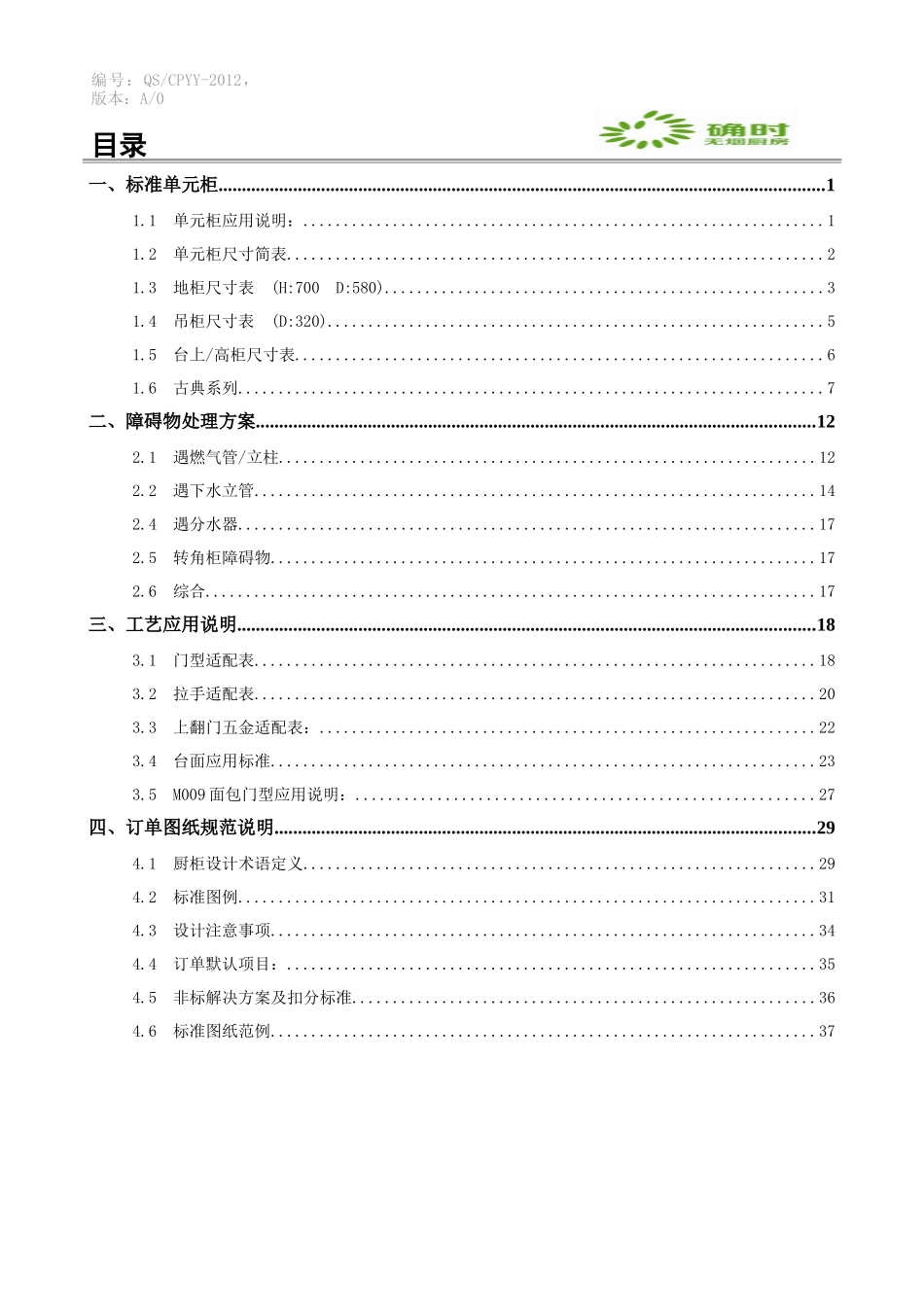

编号:QS/CPYY-2012,版本:A/0目录产品标准化应用及设计师手册试用版QUESHICHUDIAN文件编号QS/CPYY-2012发布日期2012年11月1日实施日期2012年11月1日批准持有者受控状态:南京确时家居用品有限公司编号:QS/CPYY-2012,版本:A/0目录一、标准单元柜..................................................................................................................................11.1单元柜应用说明:................................................................11.2单元柜尺寸简表..................................................................21.3地柜尺寸表(H:700D:580)......................................................31.4吊柜尺寸表(D:320).............................................................51.5台上/高柜尺寸表.................................................................61.6古典系列........................................................................7二、障碍物处理方案........................................................................................................................122.1遇燃气管/立柱..................................................................122.2遇下水立管.....................................................................142.4遇分水器.......................................................................172.5转角柜障碍物...................................................................172.6综合...........................................................................17三、工艺应用说明............................................................................................................................183.1门型适配表.....................................................................183.2拉手适配表.....................................................................203.3上翻门五金适配表:.............................................................223.4台面应用标准...................................................................233.5M009面包门型应用说明:........................................................27四、订单图纸规范说明....................................................................................................................294.1厨柜设计术语定义...............................................................294.2标准图例.......................................................................314.3设计注意事项...................................................................344.4订单默认项目:.................................................................354.5非标解决方案及扣分标准.........................................................364.6标准图纸范例...................................................................37编号:QS/CPYY-2012,版本:A/0一、标准单元柜一、标准单元柜为便于销售和生产管理,提高标准化产品的应用,及时、准确报价和核算,特结合公司的实际情况,编制“单元柜体系”,在原有的“延米计价体系”逐步升级为“单元柜计价体系”。为导入系统化和信息化管理奠定基础。1.1单元柜应用说明:1.1单元柜中的D代表深度(含门),H代表高度(不含台面、地脚),W代表宽度,单位mm;1.2地柜D580配600宽台面为常用规格;当台面宽度>600时,箱体尺寸不变,箱体与墙面留间隙;1.3圆弧门柜只适合烤漆门板,门板内半径R300、450、600,限明装拉手,圆弧地柜必须使用铝合金踢脚板。1.4尺寸非标、柜体切角、异形柜均采用螺丝直穿连接;1.5常用单元柜宽度检索表地柜H:700×D:580单开150、200、300、350、400、450、500、600对开600、700、750、800、900、1000、1100、1200...
