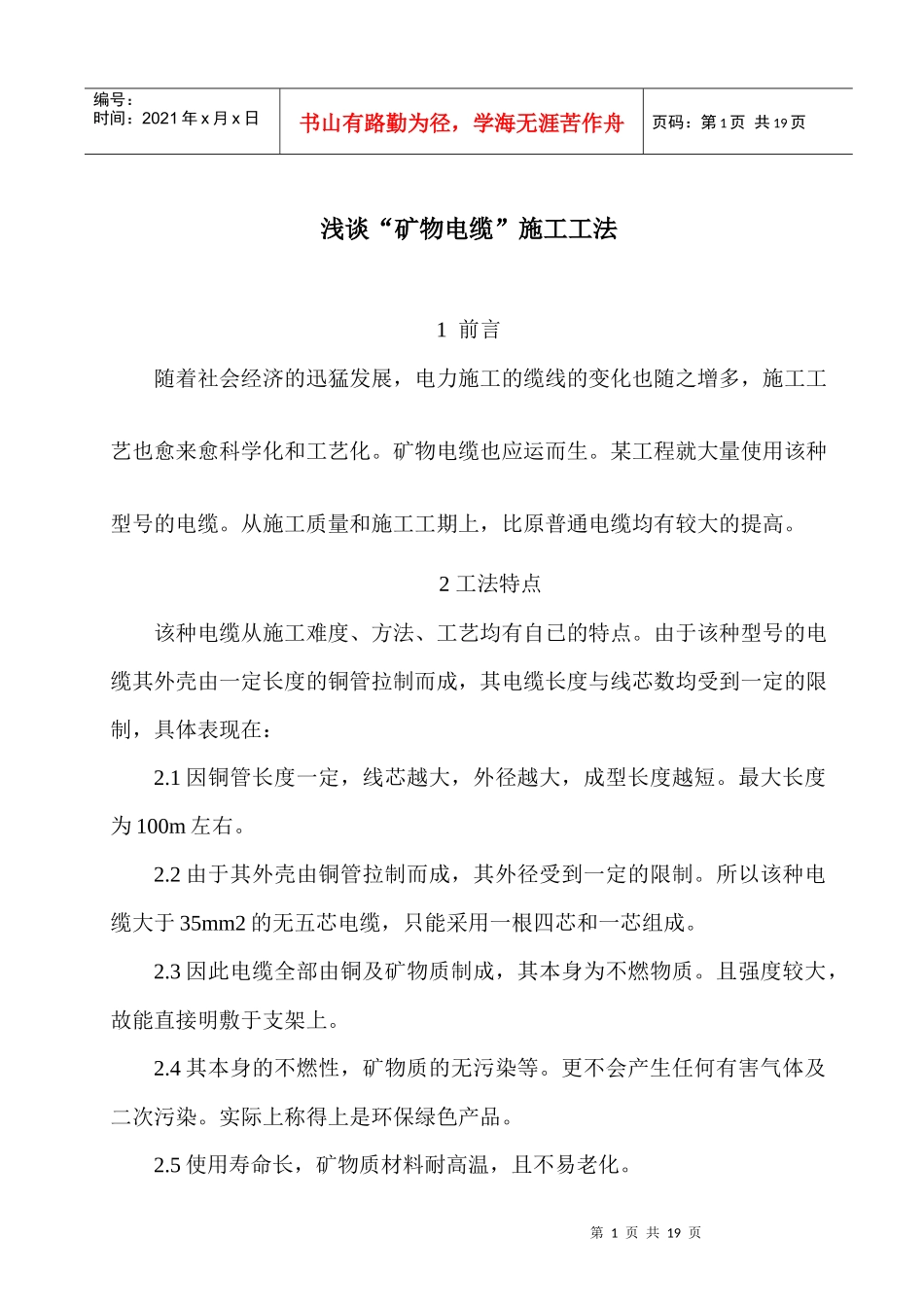

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页浅谈“矿物电缆”施工工法1前言随着社会经济的迅猛发展，电力施工的缆线的变化也随之增多，施工工艺也愈来愈科学化和工艺化。矿物电缆也应运而生。某工程就大量使用该种型号的电缆。从施工质量和施工工期上，比原普通电缆均有较大的提高。2工法特点该种电缆从施工难度、方法、工艺均有自已的特点。由于该种型号的电缆其外壳由一定长度的铜管拉制而成，其电缆长度与线芯数均受到一定的限制，具体表现在：2.1因铜管长度一定，线芯越大，外径越大，成型长度越短。最大长度为100m左右。2.2由于其外壳由铜管拉制而成，其外径受到一定的限制。所以该种电缆大于35mm2的无五芯电缆，只能采用一根四芯和一芯组成。2.3因此电缆全部由铜及矿物质制成，其本身为不燃物质。且强度较大，故能直接明敷于支架上。2.4其本身的不燃性，矿物质的无污染等。更不会产生任何有害气体及二次污染。实际上称得上是环保绿色产品。2.5使用寿命长，矿物质材料耐高温，且不易老化。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页3敷设方式及运输3.1敷设方式与塑料绝缘电缆相比，矿物绝缘电缆的敷设方式有如下的敷设方式：1、沿支架卡设电缆在支架上卡设时，要求每一个支架处都有电缆卡子将其固定。固定用的角钢支架在某些场合需考虑耐火等级。2、沿墙面及平顶敷设敷设时，首先必须将矿物绝缘电缆矫直，而后再牢靠地固定于墙面或平顶上。做好后应是整齐、美观，其固定间距应符合规定的要求。遇到转弯处，电缆弯曲半径应符合要求，在弯头两侧100mm处均应用电缆卡子固定。各种规格电缆同时敷设时，电缆弯曲半径均按最大直径电缆的弯曲半径进行弯曲、整齐敷设。3、暗埋于墙内敷设必须在墙内凿沟槽后再敷设固定电缆。当电缆敷设好后，经绝缘测试合格后立即抹上防裂泥灰，以保护电缆不受伤，在天花板平顶上暗敷也可按此方法敷设电缆，但在开沟槽时，不得损伤建筑结构的安全。电缆在墙内的固定，可采用膨胀螺栓埋进墙中，用电缆卡子卡住电缆。当电缆敷设线路上遇有江、等水域时，矿物绝缘电缆也可在水底下敷设，以达到穿越江、河、湖水的目的。敷设电缆时，应严格按照施工规范的要求操作，以达到国家验收规范的要求和经济、实用、美观。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页3.2现场搬运现场施工时，矿物绝缘电缆的搬运可采用人工搬运。由于矿物绝缘电缆的生产受到原材料的限制，其长度不象其他电缆可以制造很长，截面小，长度长些，截面大的长度仅几十米。因此其重量并不是很重，最重的一盘电缆的重量仅为150公斤左右，只要三、四个人就可将它搬到现场的任何地方。当然，若现场条件允许，且搬运工具具备，采用机械搬运也是可以，但在搬运时应做好电缆的防护工作，以免损坏电缆。4施工准备4.1材料准备1、绑扎电缆用的铜卡、或用铜、铁扎线。2、电缆施放完后，应在每路电缆的两端分别挂上电缆铭牌，铭牌上应标有电缆型号规格长度以及起始端、终止端、施工年月等，以备查考。所以各种铭牌必须准备好。3、附件的配套矿物绝缘电缆附件包括敷设附件、中间连接附件、终端附件及密封绝缘附件四类。敷设附件主要是电缆固定用电缆卡子以及架空敷设时的电缆挂钩。电缆卡子可以采用固定其它电缆用电缆卡子，也可以采用铜卡子或用塑料铜线、铁丝线绑扎固定。铜卡子采用扁铜带制成，厚度视电缆截面大小而定，有1~2mm等多种，可由电缆供应商配套供应，也可自制。敷设附件的数量可第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页根据电缆的固定间距及固定方式估算。中间连接附件用于电缆中间连接，其规格应根据所使用的矿物绝缘电缆的规格选用。一条线路有几处中间接头就需要几套中间连接附件。终端附件用于线路两端的连接、固定，其规格也应根据所使用的矿物绝缘电缆规格进行选用。每条线路需要两套终端附件。密封绝缘附件用于矿物绝缘电缆电缆中间接头及终端头的密封和绝缘。数量...
