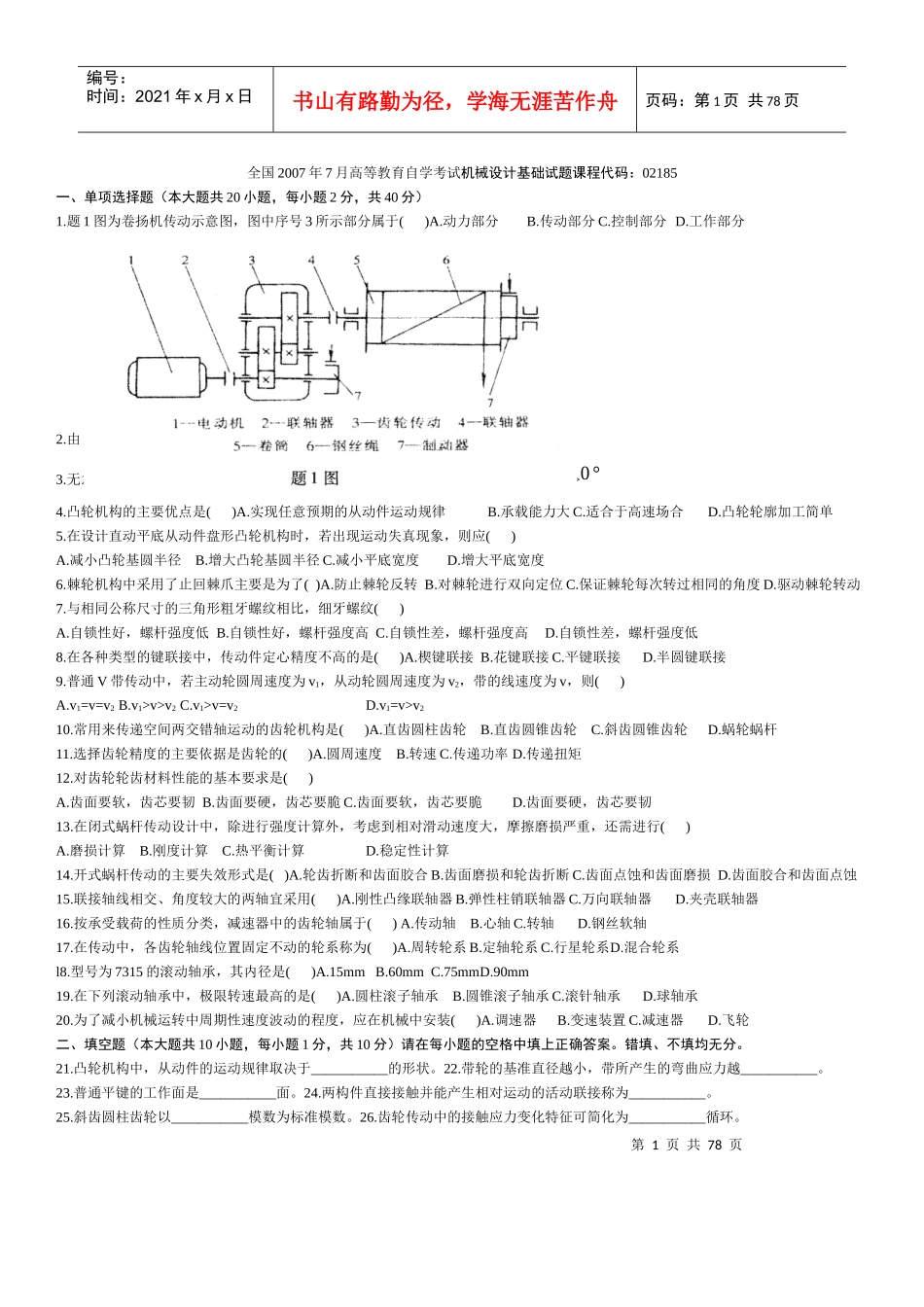

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页全国2007年7月高等教育自学考试机械设计基础试题课程代码：02185一、单项选择题（本大题共20小题，每小题2分，共40分）1.题1图为卷扬机传动示意图，图中序号3所示部分属于()A.动力部分B.传动部分C.控制部分D.工作部分2.由m个构件所组成的复合铰链所包含的转动副个数为()A.1B.m-1C.mD.m+l3.无急回特性的平面四杆机构，其极位夹角为()A.θ<0°B.θ=0°C.θ≥0°D.θ>0°4.凸轮机构的主要优点是()A.实现任意预期的从动件运动规律B.承载能力大C.适合于高速场合D.凸轮轮廓加工简单5.在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应()A.减小凸轮基圆半径B.增大凸轮基圆半径C.减小平底宽度D.增大平底宽度6.棘轮机构中采用了止回棘爪主要是为了()A.防止棘轮反转B.对棘轮进行双向定位C.保证棘轮每次转过相同的角度D.驱动棘轮转动7.与相同公称尺寸的三角形粗牙螺纹相比，细牙螺纹()A.自锁性好，螺杆强度低B.自锁性好，螺杆强度高C.自锁性差，螺杆强度高D.自锁性差，螺杆强度低8.在各种类型的键联接中，传动件定心精度不高的是()A.楔键联接B.花键联接C.平键联接D.半圆键联接9.普通V带传动中，若主动轮圆周速度为v1，从动轮圆周速度为v2，带的线速度为v，则()A.v1=v=v2B.v1>v>v2C.v1>v=v2D.v1=v>v210.常用来传递空间两交错轴运动的齿轮机构是()A.直齿圆柱齿轮B.直齿圆锥齿轮C.斜齿圆锥齿轮D.蜗轮蜗杆11.选择齿轮精度的主要依据是齿轮的()A.圆周速度B.转速C.传递功率D.传递扭矩12.对齿轮轮齿材料性能的基本要求是()A.齿面要软，齿芯要韧B.齿面要硬，齿芯要脆C.齿面要软，齿芯要脆D.齿面要硬，齿芯要韧13.在闭式蜗杆传动设计中，除进行强度计算外，考虑到相对滑动速度大，摩擦磨损严重，还需进行()A.磨损计算B.刚度计算C.热平衡计算D.稳定性计算14.开式蜗杆传动的主要失效形式是()A.轮齿折断和齿面胶合B.齿面磨损和轮齿折断C.齿面点蚀和齿面磨损D.齿面胶合和齿面点蚀15.联接轴线相交、角度较大的两轴宜采用()A.刚性凸缘联轴器B.弹性柱销联轴器C.万向联轴器D.夹壳联轴器16.按承受载荷的性质分类，减速器中的齿轮轴属于()A.传动轴B.心轴C.转轴D.钢丝软轴17.在传动中，各齿轮轴线位置固定不动的轮系称为()A.周转轮系B.定轴轮系C.行星轮系D.混合轮系l8.型号为7315的滚动轴承，其内径是()A.15mmB.60mmC.75mmD.90mm19.在下列滚动轴承中，极限转速最高的是()A.圆柱滚子轴承B.圆锥滚子轴承C.滚针轴承D.球轴承20.为了减小机械运转中周期性速度波动的程度，应在机械中安装()A.调速器B.变速装置C.减速器D.飞轮二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。错填、不填均无分。21.凸轮机构中，从动件的运动规律取决于___________的形状。22.带轮的基准直径越小，带所产生的弯曲应力越___________。23.普通平键的工作面是___________面。24.两构件直接接触并能产生相对运动的活动联接称为___________。25.斜齿圆柱齿轮以___________模数为标准模数。26.齿轮传动中的接触应力变化特征可简化为___________循环。第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页27.初步估算阶梯轴的最小直径，通常按___________强度进行计算。28.为了使润滑油均布在滑动轴承的整个轴颈上，应在轴瓦内表面制出油孔和___________。29.回转件静平衡条件是分布于回转件上的各个偏心质量的离心惯性力合力为__________。30.根据工作原理分类，螺栓联接采用对顶螺母防松是属于___________防松。三、分析题（本大题共2小题，每小题6分，共12分）31.已知在一对斜齿圆柱齿轮传动中，1轮为主动轮，其螺旋线方向为左旋，圆周力Ft1方向如题31图所示。在图上标出从动轮2的螺旋线方向，轴向力Fa1、Fa2及圆周力Ft2的方向，两轮转向。2.题32图所示单个铰制孔螺栓联接，承受横向载荷Ft。试写出该螺栓强度条件的表达式，并说明式中各符号代表的意义。四、计算题（本大题共4小题，每小题6分，共24分）33.计算题33图所示机构的自由度，若含有复合铰链、局部自...
