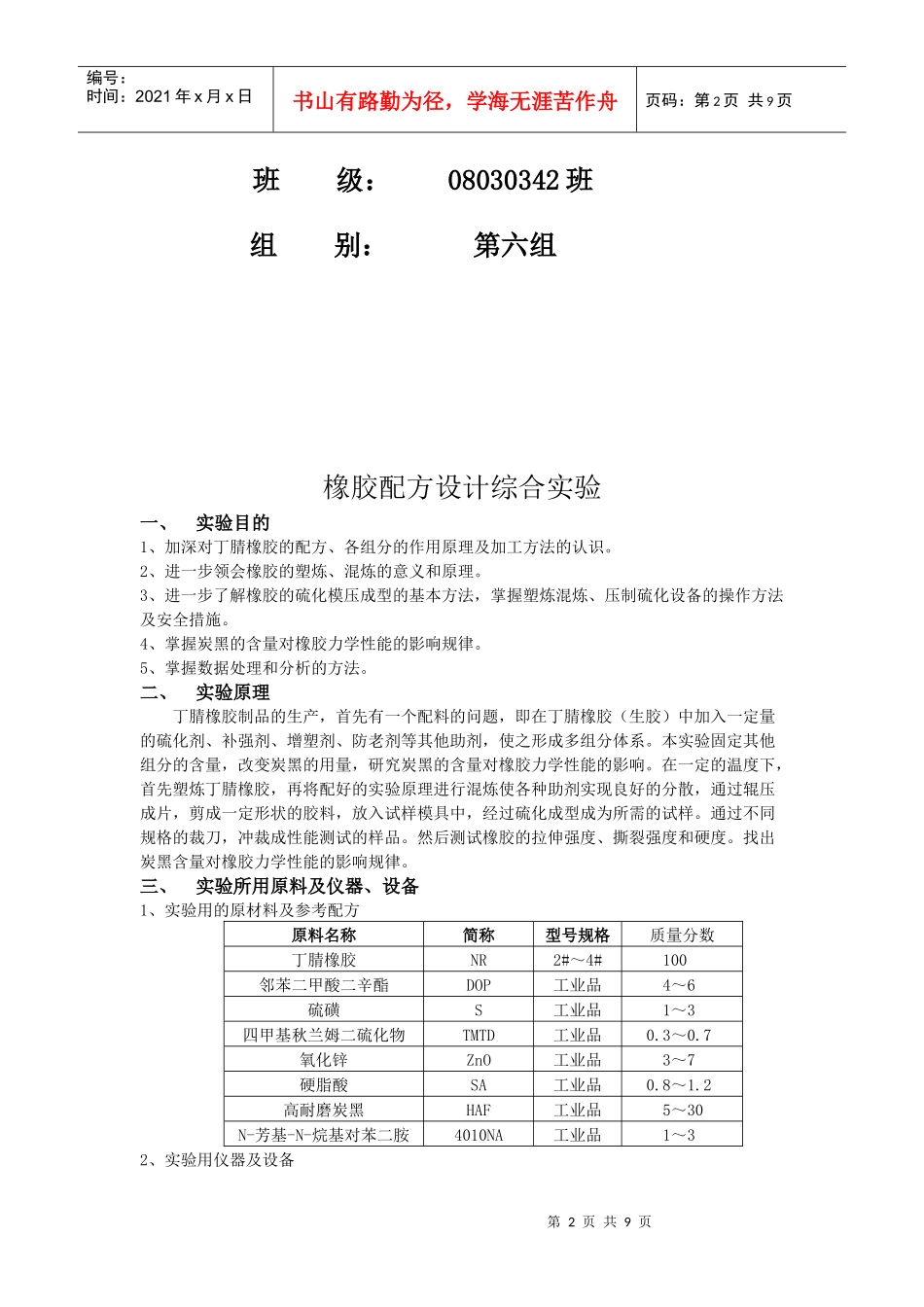

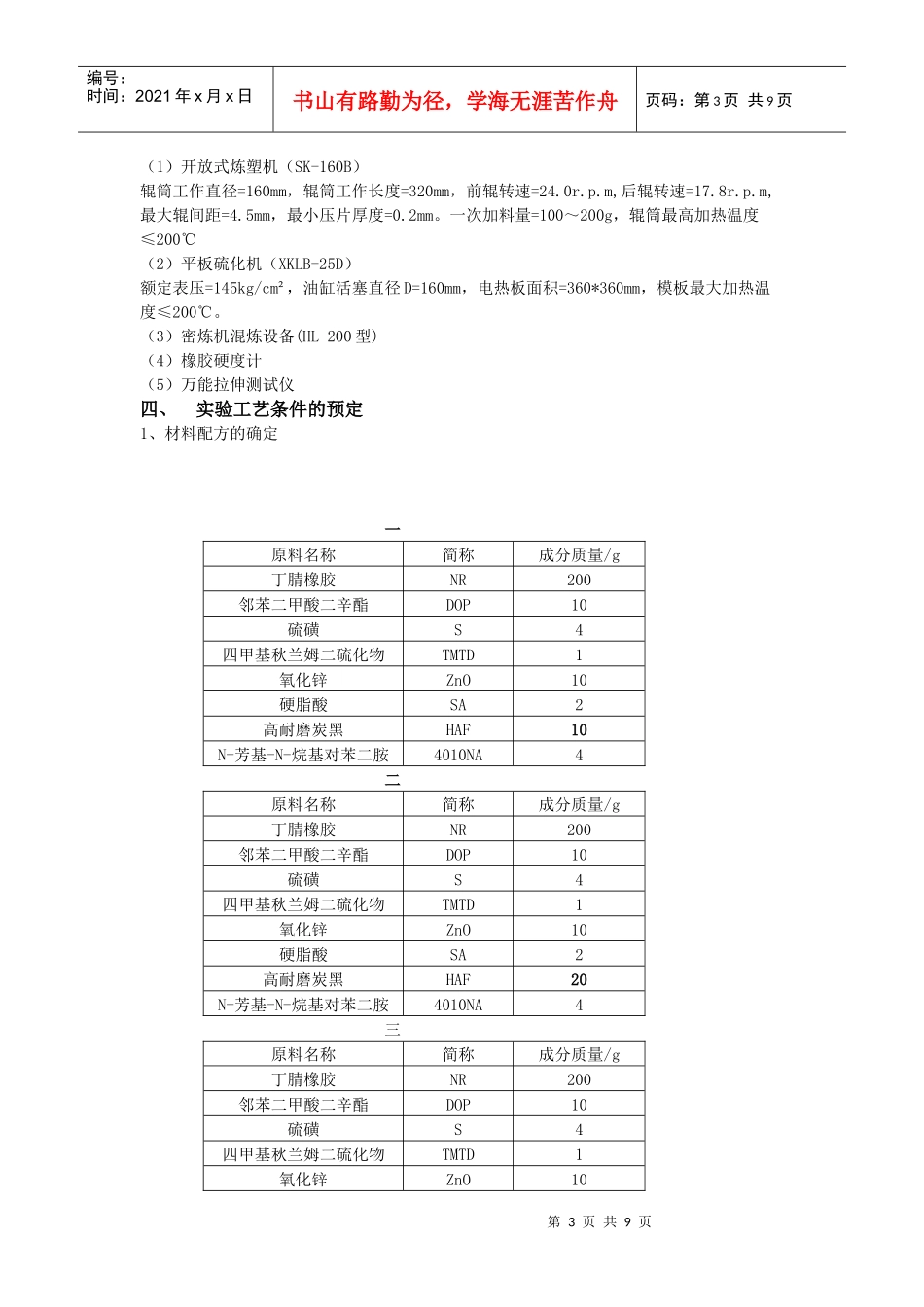

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页高分子材料与工程专业实验橡胶配方设计综合实验实验报告第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页班级：08030342班组别：第六组橡胶配方设计综合实验一、实验目的1、加深对丁腈橡胶的配方、各组分的作用原理及加工方法的认识。2、进一步领会橡胶的塑炼、混炼的意义和原理。3、进一步了解橡胶的硫化模压成型的基本方法，掌握塑炼混炼、压制硫化设备的操作方法及安全措施。4、掌握炭黑的含量对橡胶力学性能的影响规律。5、掌握数据处理和分析的方法。二、实验原理丁腈橡胶制品的生产，首先有一个配料的问题，即在丁腈橡胶（生胶）中加入一定量的硫化剂、补强剂、增塑剂、防老剂等其他助剂，使之形成多组分体系。本实验固定其他组分的含量，改变炭黑的用量，研究炭黑的含量对橡胶力学性能的影响。在一定的温度下，首先塑炼丁腈橡胶，再将配好的实验原理进行混炼使各种助剂实现良好的分散，通过辊压成片，剪成一定形状的胶料，放入试样模具中，经过硫化成型成为所需的试样。通过不同规格的裁刀，冲裁成性能测试的样品。然后测试橡胶的拉伸强度、撕裂强度和硬度。找出炭黑含量对橡胶力学性能的影响规律。三、实验所用原料及仪器、设备1、实验用的原材料及参考配方原料名称简称型号规格质量分数丁腈橡胶NR2#～4#100邻苯二甲酸二辛酯DOP工业品4～6硫磺S工业品1～3四甲基秋兰姆二硫化物TMTD工业品0.3～0.7氧化锌ZnO工业品3～7硬脂酸SA工业品0.8～1.2高耐磨炭黑HAF工业品5～30N-芳基-N-烷基对苯二胺4010NA工业品1～32、实验用仪器及设备第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（1）开放式炼塑机（SK-160B）辊筒工作直径=160mm，辊筒工作长度=320mm，前辊转速=24.0r.p.m,后辊转速=17.8r.p.m,最大辊间距=4.5mm，最小压片厚度=0.2mm。一次加料量=100～200g，辊筒最高加热温度≤200℃（2）平板硫化机（XKLB-25D）额定表压=145kg/cm²，油缸活塞直径D=160mm，电热板面积=360*360mm，模板最大加热温度≤200℃。（3）密炼机混炼设备(HL-200型)（4）橡胶硬度计（5）万能拉伸测试仪四、实验工艺条件的预定1、材料配方的确定一原料名称简称成分质量/g丁腈橡胶NR200邻苯二甲酸二辛酯DOP10硫磺S4四甲基秋兰姆二硫化物TMTD1氧化锌ZnO10硬脂酸SA2高耐磨炭黑HAF10N-芳基-N-烷基对苯二胺4010NA4二原料名称简称成分质量/g丁腈橡胶NR200邻苯二甲酸二辛酯DOP10硫磺S4四甲基秋兰姆二硫化物TMTD1氧化锌ZnO10硬脂酸SA2高耐磨炭黑HAF20N-芳基-N-烷基对苯二胺4010NA4三原料名称简称成分质量/g丁腈橡胶NR200邻苯二甲酸二辛酯DOP10硫磺S4四甲基秋兰姆二硫化物TMTD1氧化锌ZnO10第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页硬脂酸SA2高耐磨炭黑HAF30N-芳基-N-烷基对苯二胺4010NA4四原料名称简称成分质量/g丁腈橡胶NR200邻苯二甲酸二辛酯DOP10硫磺S4四甲基秋兰姆二硫化物TMTD1氧化锌ZnO10硬脂酸SA2高耐磨炭黑HAF40N-芳基-N-烷基对苯二胺4010NA4五原料名称简称成分质量/g丁腈橡胶NR200邻苯二甲酸二辛酯DOP10硫磺S4四甲基秋兰姆二硫化物TMTD1氧化锌ZnO10硬脂酸SA2高耐磨炭黑HAF50N-芳基-N-烷基对苯二胺4010NA42、塑炼工艺条件的确定塑炼温度：80℃。塑炼时间：5min3、混炼工艺条件的确定加料顺序：固体软化剂（石蜡、硬脂酸）、小药（促进剂、活化剂、防老剂）、补强剂（炭黑、碳酸钙）液体软化剂。混炼温度：85℃。混炼时间：5min.4、硫化工艺条件的确定硫化温度：150℃。硫化时间：6min。硫化压力：115kg/cm²五、实验内容及操作步骤1、按实验配方称取各组分物料，分别放在盛料容器中。2、塑炼（1）据丁腈橡胶的性能确定塑炼的温度一般为60～80℃，打开加热开关，使设备的密炼温度达到预定值，恒温20min。（2）开动主机，调整转速达到40～80转/分之间，加入丁腈橡胶，上顶栓上加5kg砝码。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
