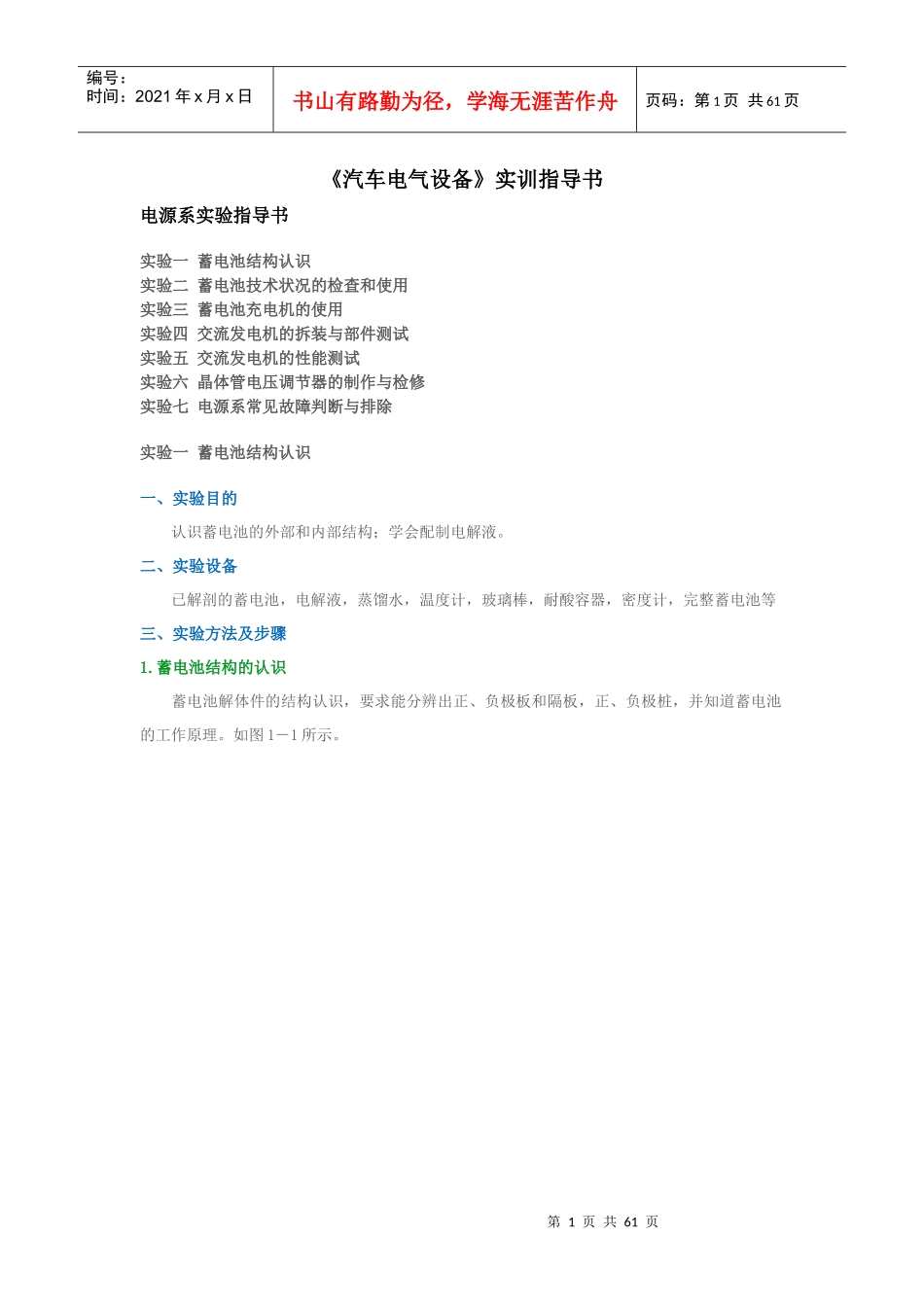

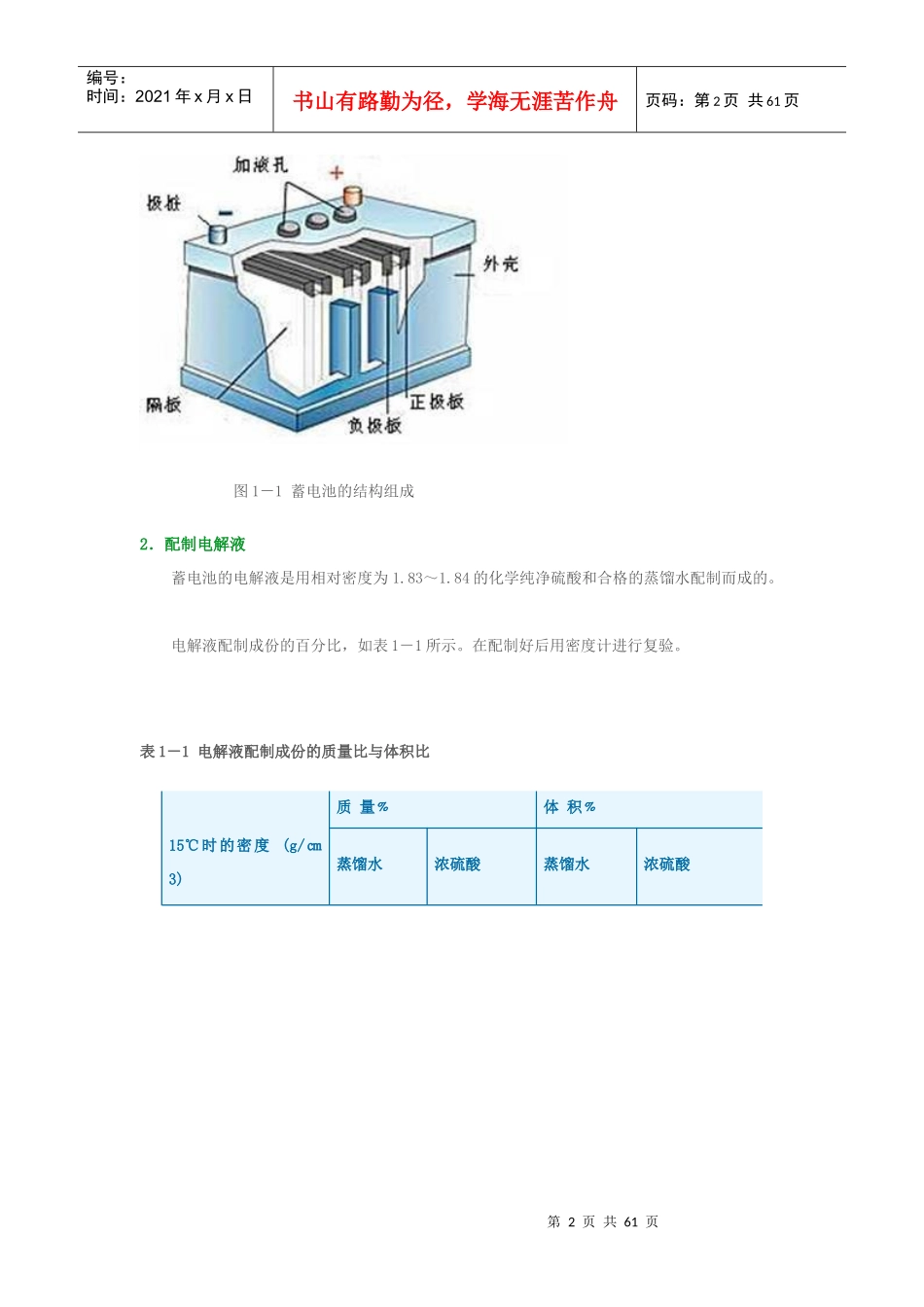

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页《汽车电气设备》实训指导书电源系实验指导书实验一蓄电池结构认识实验二蓄电池技术状况的检查和使用实验三蓄电池充电机的使用实验四交流发电机的拆装与部件测试实验五交流发电机的性能测试实验六晶体管电压调节器的制作与检修实验七电源系常见故障判断与排除实验一蓄电池结构认识一、实验目的认识蓄电池的外部和内部结构；学会配制电解液。二、实验设备已解剖的蓄电池，电解液，蒸馏水，温度计，玻璃棒，耐酸容器，密度计，完整蓄电池等三、实验方法及步骤1.蓄电池结构的认识蓄电池解体件的结构认识，要求能分辨出正、负极板和隔板，正、负极桩，并知道蓄电池的工作原理。如图1－1所示。第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页图1－1蓄电池的结构组成2．配制电解液蓄电池的电解液是用相对密度为1.83～1.84的化学纯净硫酸和合格的蒸馏水配制而成的。电解液配制成份的百分比，如表1－1所示。在配制好后用密度计进行复验。表1－1电解液配制成份的质量比与体积比15℃时的密度(g/㎝3)质量﹪体积﹪蒸馏水浓硫酸蒸馏水浓硫酸第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页1.2401.2501.2601.2701.2801.2901.3001.31068.066.865.664.463.262.060.959.732.033.234.435.636.838.039.140.378.477.476.475.474.473.472.471.421.622.623.624.625.626.627.628.6配制时，应注意以下几点：（1）配制电解液时，操作人员必须穿戴防护眼镜、防酸手套、防酸围裙和高统胶靴。如有硫酸溅到皮肤或衣服上，应立即用10％的苏打（Na2CO3）水溶液擦洗，然后用清水冲净。（2）配制电解液时，所用的器皿必须是耐酸及耐热的有釉陶瓷缸、玻璃缸、硬橡胶或铅质容器、塑料槽内等进行配制。（3）配制时切记必须先将需用的蒸馏水加人容器内，然后再将硫酸缓缓注人蒸馏水中，并不断地用玻璃棒搅拌，以使混合均匀，散热迅速。如温度升高过快时，可暂缓加人硫酸，待温度低于55℃后再配制，禁止将蒸馏水倒人浓硫酸中，以免引起溶液沸腾飞溅，造成腐蚀物体和灼伤事故。（4）初配好的电解液，温度可高达80℃左右，故不可立刻注入电池槽内，必须冷却到室温或比室温高5℃左右再用。同时检查电解液相对密度，检查电解液密度时，可用吸式密度计测量，并换算成15℃时规定的相对密度。相对密度低则加入相对密度为1.40稀硫酸溶液、相对密度高则加入蒸馏水予以调整至规定值。思考题1.观察正负极板的颜色？2.为什么负极板比正极板多一片？实验二蓄电池技术状况的检查和使用一、实验目的学会使用高率放电计、比重计等仪器检查蓄电池技术状况的方法及保养；第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页二、实验设备1.蓄电池、吸式密度计，温度计，12V高率放电计、2.蒸馏水、电解液、自来水、抹布，砂皮，塑料尺等。三、实验方法及步骤1.蓄电池电解液液面高度的测量图1－2电解液液面高度的检查（1）玻璃管测量法。测量时，用一根直径为3～5mm的空心玻璃管，垂直插入蓄电池加液孔内极板的上平面处，大拇指按紧玻璃管上端，使管口密封，然后提起玻璃管，迅速用尺测量管内的液面高度，或用浅色的干木条垂直插入孔内极板的上平面处，然后取出用尺量取痕迹的高度。高度标准应在10～15mm之间（见图1－2）。若液面过高，用吸管吸至标准液面。若液面过低，一般应添加蒸馏水至标准液面。（2）观察液面高度指示法。对透明塑壳封装的蓄电池，可通过观察容器壁上的两条高低指示线，判断液面的高度。正常的液面高度应在两指示线之间，如过高或过低应予调整，调整的方法同上（1）。2．密度计测量电解液的相对密度及蓄电池放电程度判断（1）将一定量的电解液吸入密度计内，使密度计浮子处于吸管的中部，不能触及吸管的顶部、底部及玻璃壁，液面所在的刻度即为相对密度值。或根据浮子上的红、绿、黄三色标签，粗略判断密度值，红色区域为1.1～1.15g/cm3，绿色区域为1.15～1.25g/cm3，黄色区域为1.25...
