模具机械设计练习题VIP免费

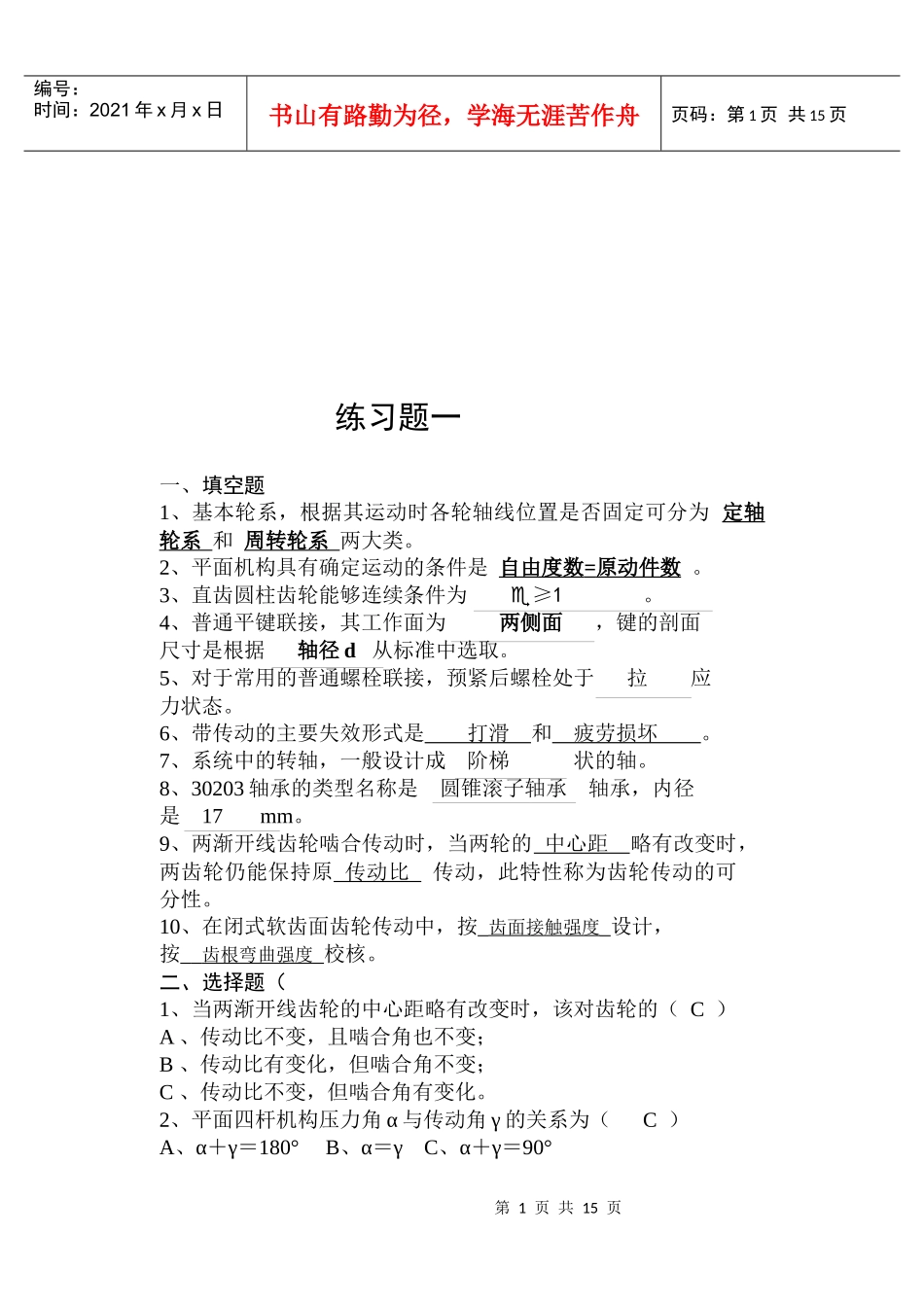

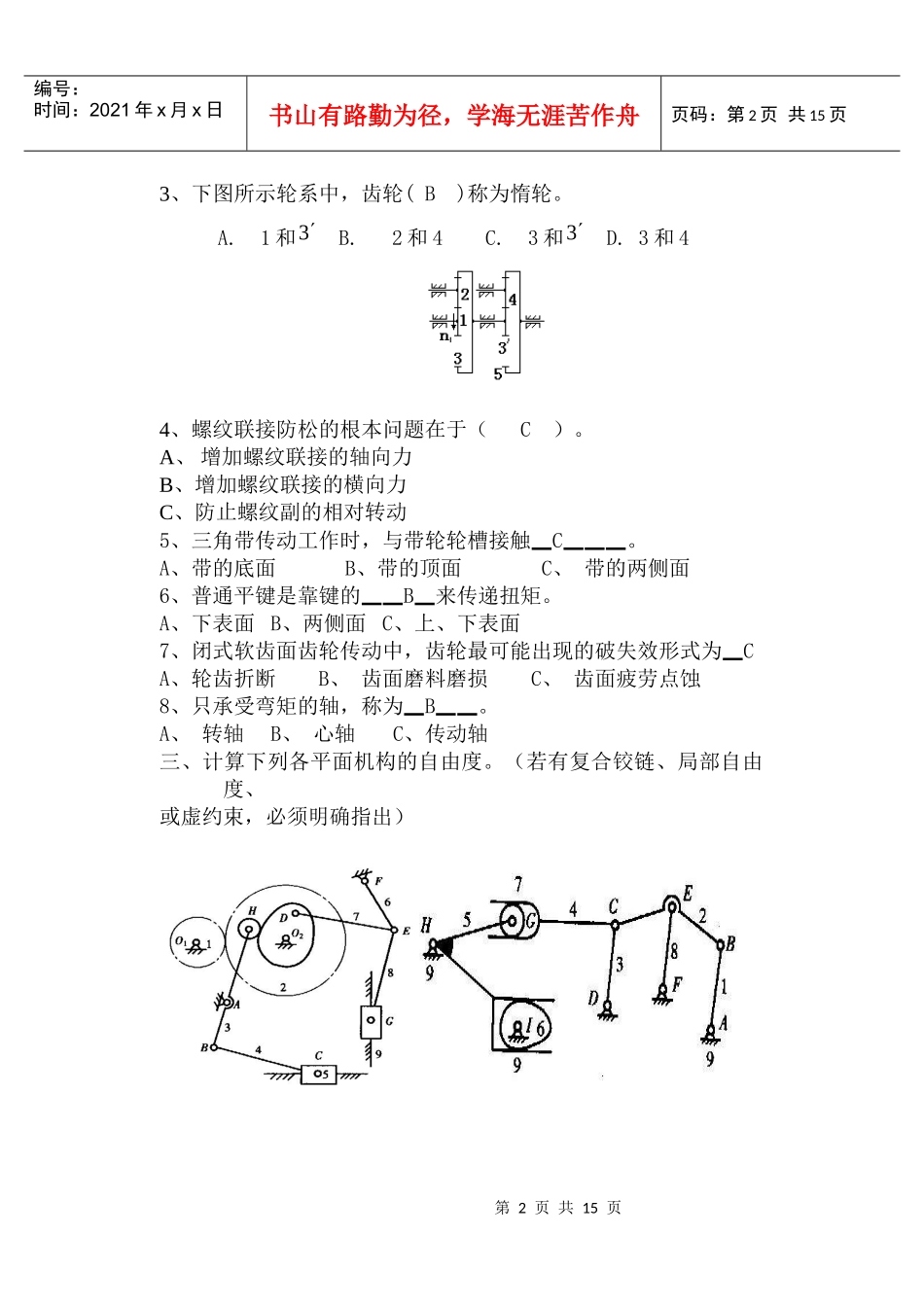

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页练习题一一、填空题1、基本轮系，根据其运动时各轮轴线位置是否固定可分为定轴轮系和周转轮系两大类。2、平面机构具有确定运动的条件是自由度数=原动件数。3、直齿圆柱齿轮能够连续条件为≥1。4、普通平键联接，其工作面为两侧面，键的剖面尺寸是根据轴径d从标准中选取。5、对于常用的普通螺栓联接，预紧后螺栓处于拉应力状态。6、带传动的主要失效形式是打滑和疲劳损坏。7、系统中的转轴，一般设计成阶梯状的轴。8、30203轴承的类型名称是圆锥滚子轴承轴承，内径是17mm。9、两渐开线齿轮啮合传动时，当两轮的中心距略有改变时，两齿轮仍能保持原传动比传动，此特性称为齿轮传动的可分性。10、在闭式软齿面齿轮传动中，按_齿面接触强度_设计，按__齿根弯曲强度_校核。二、选择题（1、当两渐开线齿轮的中心距略有改变时，该对齿轮的（C）A、传动比不变，且啮合角也不变；B、传动比有变化，但啮合角不变；C、传动比不变，但啮合角有变化。2、平面四杆机构压力角α与传动角γ的关系为（C）A、α＋γ＝180°B、α＝γC、α＋γ＝90°第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页3、下图所示轮系中，齿轮(B)称为惰轮。A.1和B.2和4C.3和D.3和44、螺纹联接防松的根本问题在于（C）。A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动5、三角带传动工作时，与带轮轮槽接触▁C▁▁▁。A、带的底面B、带的顶面C、带的两侧面6、普通平键是靠键的▁▁B▁来传递扭矩。A、下表面B、两侧面C、上、下表面7、闭式软齿面齿轮传动中，齿轮最可能出现的破失效形式为▁CA、轮齿折断B、齿面磨料磨损C、齿面疲劳点蚀8、只承受弯矩的轴，称为▁B▁▁。A、转轴B、心轴C、传动轴三、计算下列各平面机构的自由度。（若有复合铰链、局部自由度、或虚约束，必须明确指出）33第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页解：a、H为局部自由度，E为复合铰链F=3n-2PL-PH=3×9-2×12-2=1b、G为局部自由度，C为复合铰链，EF为虚约束F=3n-2PL-PH=3×6-2×7-2=2c、D为局部自由度，H或I之一为虚约束F=3n-2PL-PH=3×6-2×8-1=1四、图示刚性联轴器，螺栓孔分布圆直径D=160mm，其传递的扭矩T=1200N.m，若使用M16的普通螺栓（螺纹内径d1=13.84mm），被联接件接合面的摩擦系数f=0.25，防滑系数Κs=1.2，螺栓材料的许用应力[σ]=80MPa，问至少需要多少个螺栓才能满足联接的要求？（10分）解：设螺栓数为Z：每个螺栓受的横向载荷R为:zRD/2=1200×103,R=2400×103zD每个螺栓受的预紧力Qp为:第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页fQp=KsR,Qp=KsRf=Ks×2400×103fzD强度条件：σ=1.3Qpπd12/4≤[σ]∴4×1.3Ks×2400×103πd12fzD≤[σ]∴z≥4×1.3Ks×2400×103πd12fD[σ]=4×1.3×1.2×2400×103π×13.842×0.25×160×80=7.77至少需8个螺栓。五、已知一对标准直齿圆柱齿轮的中心距a=120mm，传动比i=3，小齿轮齿数z1=20。试确定这对齿轮的模数和分度圆直径、齿顶圆直径、齿根圆直径。解：z2＝iz1=3×20=60a=m(z1+z2)/2得：m＝3mmd1=mz1=3×20=60mmda1=d1+2mha*=60+6=66mmdf1=d1-2m(ha*+c*)=60-6×1.25=52.5mmd2=mz2=3×60=180mmda2=d2+2mha*=180+6=186mmdf2=d2-2m(ha*+c*)=180-6×1.25=172.5mm六、图示轮系中，设已知z1=15，z2=25，z2'=20，z3=60，又n1=200r/min，，试求系杆H的转速nH的大小和方向。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页解：1,2−2',3,H组成周转轮系：齿轮1和3的转向相反，设：n1=200,则n3=−50i13H=n1−nHn3−nH=(−1)'⋅z2z3z1z2'∴200−nH−50−nH=−25×6015×20∴nH=−8.3(r/min)所以，系杆H的转速nH大小为8.3r/min，方向与轮1转向相反。七、一偏置直动尖项从动件盘形凸轮机构如图所示。已知凸轮为一偏心圆盘，圆盘半径R=30mm，几何中心为A，回转中心为O...
