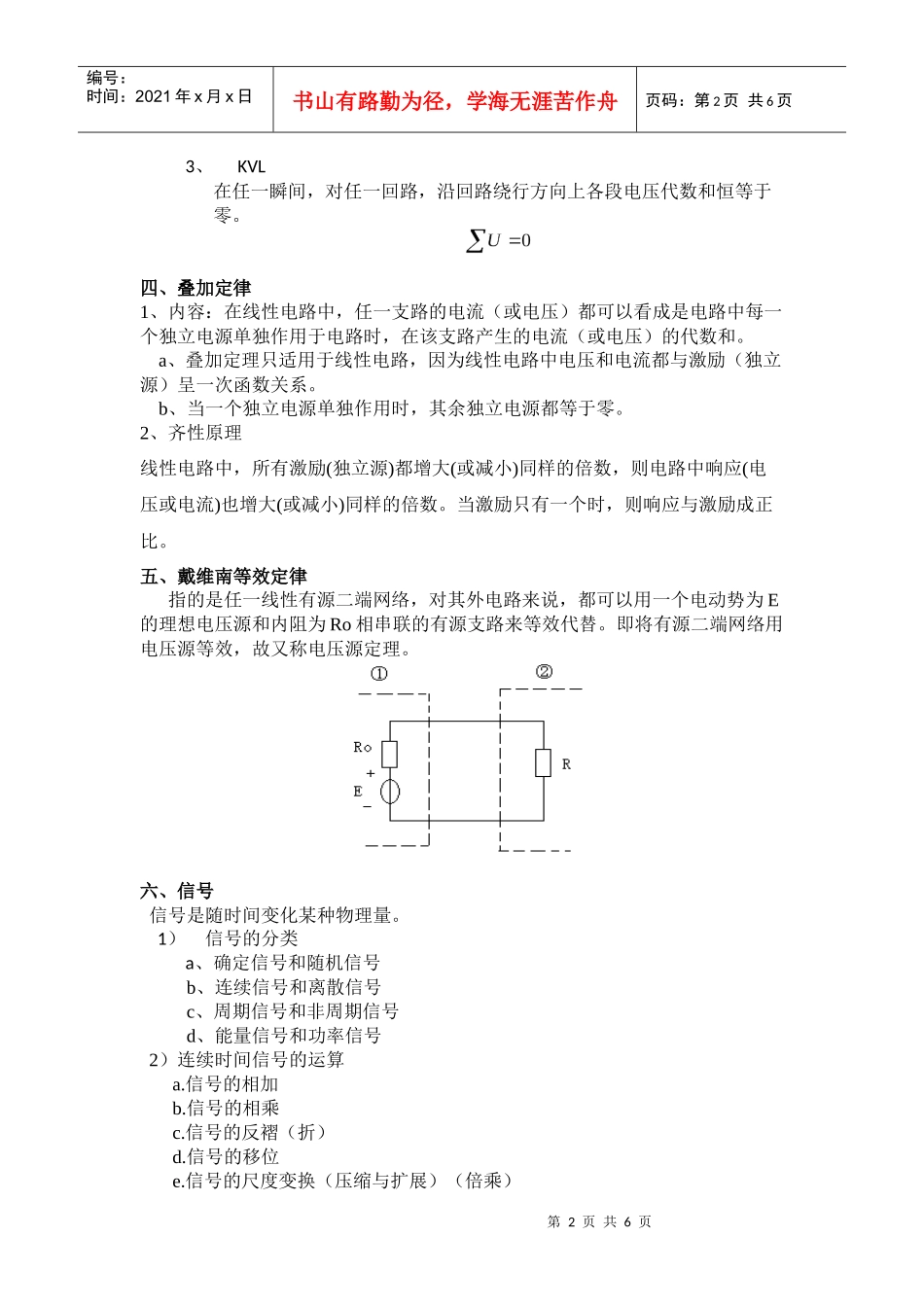

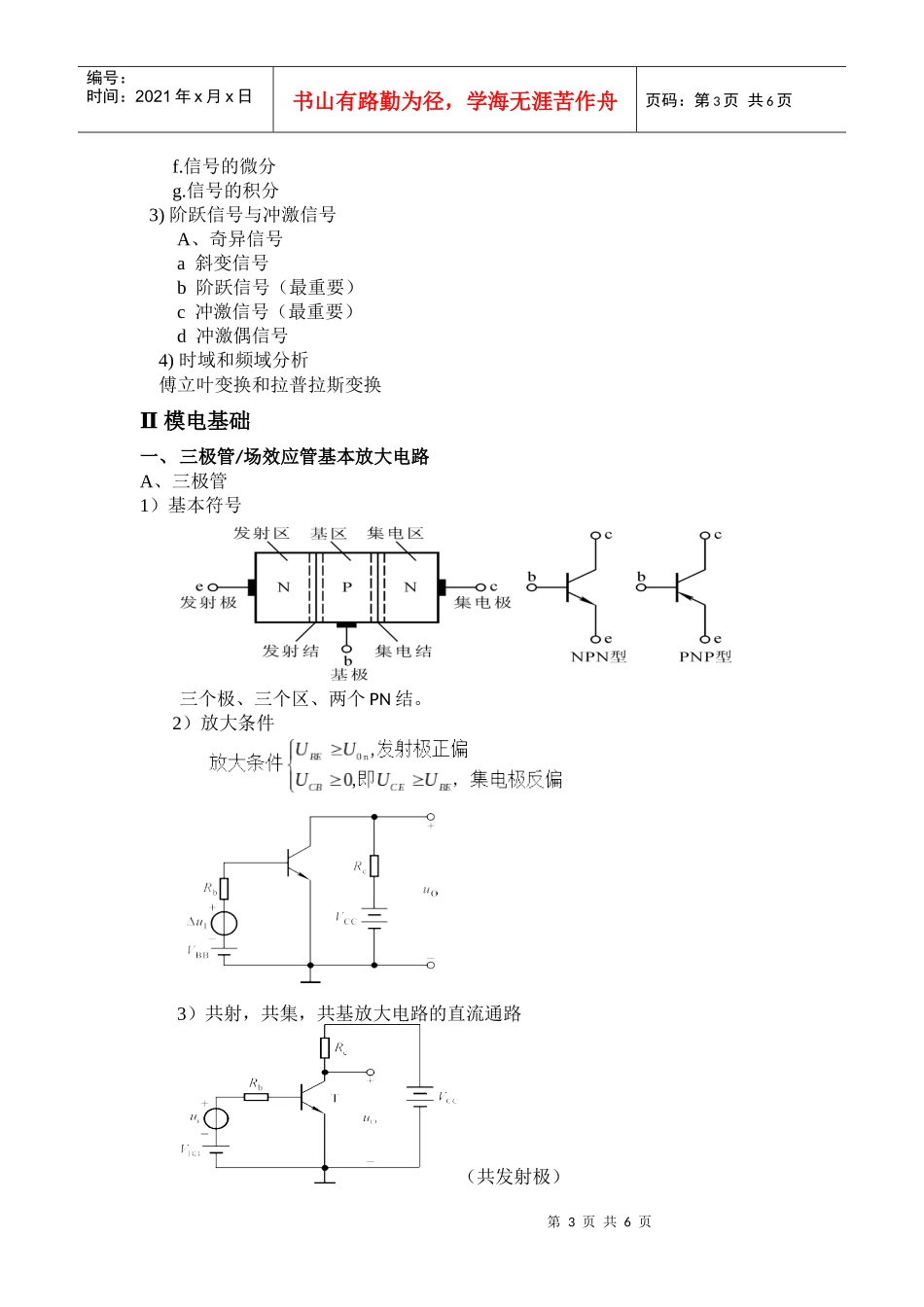

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页Ⅰ电路基础一、线性网络与非线性网络1、网络的基本概念：只考虑I/O，称为网络。2、线性元件，参数值为常数。3、电学的三个基本模型二、电压源和电流源1、电压源A、定义：其两端电压总能保持定值或一定的时间函数，其值与流过它的电流i无关的元件叫理想电压源。B、理想电压源的电压、电流关系1）电源两端电压由电源本身决定，与外电路无关；与流经它的电流方向、大小无关。2）通过电压源的电流由电源及外电路共同决定。C、电压源不能短路，应用中所接负载不是无限的，有允许的最大电流值和额定功率。2、电流源A、定义：其输出电流总能保持定值或一定的时间函数，其值与它的两端电压u无关的元件叫理想电流源。B、理想电流源的电压、电流关系1）电流源的输出电流由电源本身决定，与外电路无关；与它两端电压方向、大小无关。2）电流源两端的电压由电源及外电路共同决定。C、电流源不能开路，也有特定的额定功率。三、基尔霍夫定律1、KCL电路中任意一个节点上，在任意时刻，流入电的电流之和等于流出点的电流之和。iSu+_uSi+_第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3、KVL在任一瞬间，对任一回路，沿回路绕行方向上各段电压代数和恒等于零。四、叠加定律1、内容：在线性电路中，任一支路的电流（或电压）都可以看成是电路中每一个独立电源单独作用于电路时，在该支路产生的电流（或电压）的代数和。a、叠加定理只适用于线性电路，因为线性电路中电压和电流都与激励（独立源）呈一次函数关系。b、当一个独立电源单独作用时，其余独立电源都等于零。2、齐性原理线性电路中，所有激励(独立源)都增大(或减小)同样的倍数，则电路中响应(电压或电流)也增大(或减小)同样的倍数。当激励只有一个时，则响应与激励成正比。五、戴维南等效定律指的是任一线性有源二端网络，对其外电路来说，都可以用一个电动势为E的理想电压源和内阻为Ro相串联的有源支路来等效代替。即将有源二端网络用电压源等效，故又称电压源定理。六、信号信号是随时间变化某种物理量。1）信号的分类a、确定信号和随机信号b、连续信号和离散信号c、周期信号和非周期信号d、能量信号和功率信号2）连续时间信号的运算a.信号的相加b.信号的相乘c.信号的反褶（折）d.信号的移位e.信号的尺度变换（压缩与扩展）（倍乘）第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页f.信号的微分g.信号的积分3)阶跃信号与冲激信号A、奇异信号a斜变信号b阶跃信号（最重要）c冲激信号（最重要）d冲激偶信号4)时域和频域分析傅立叶变换和拉普拉斯变换Ⅱ模电基础一、三极管/场效应管基本放大电路A、三极管1）基本符号三个极、三个区、两个PN结。2）放大条件3）共射，共集，共基放大电路的直流通路（共发射极）第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页、、（共集电极）、、（共基极）、、B、场效应管1）转移特性场效应管工作在恒流区，且。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页、、2）输出特性增强型MOS管uGS增大，反型层（导电沟道）将变厚变长。当反型层将两个N区相接时，形成导电沟道。耗尽型MOS管第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页二、运算放大器的理想模型Ⅲ数电基础
