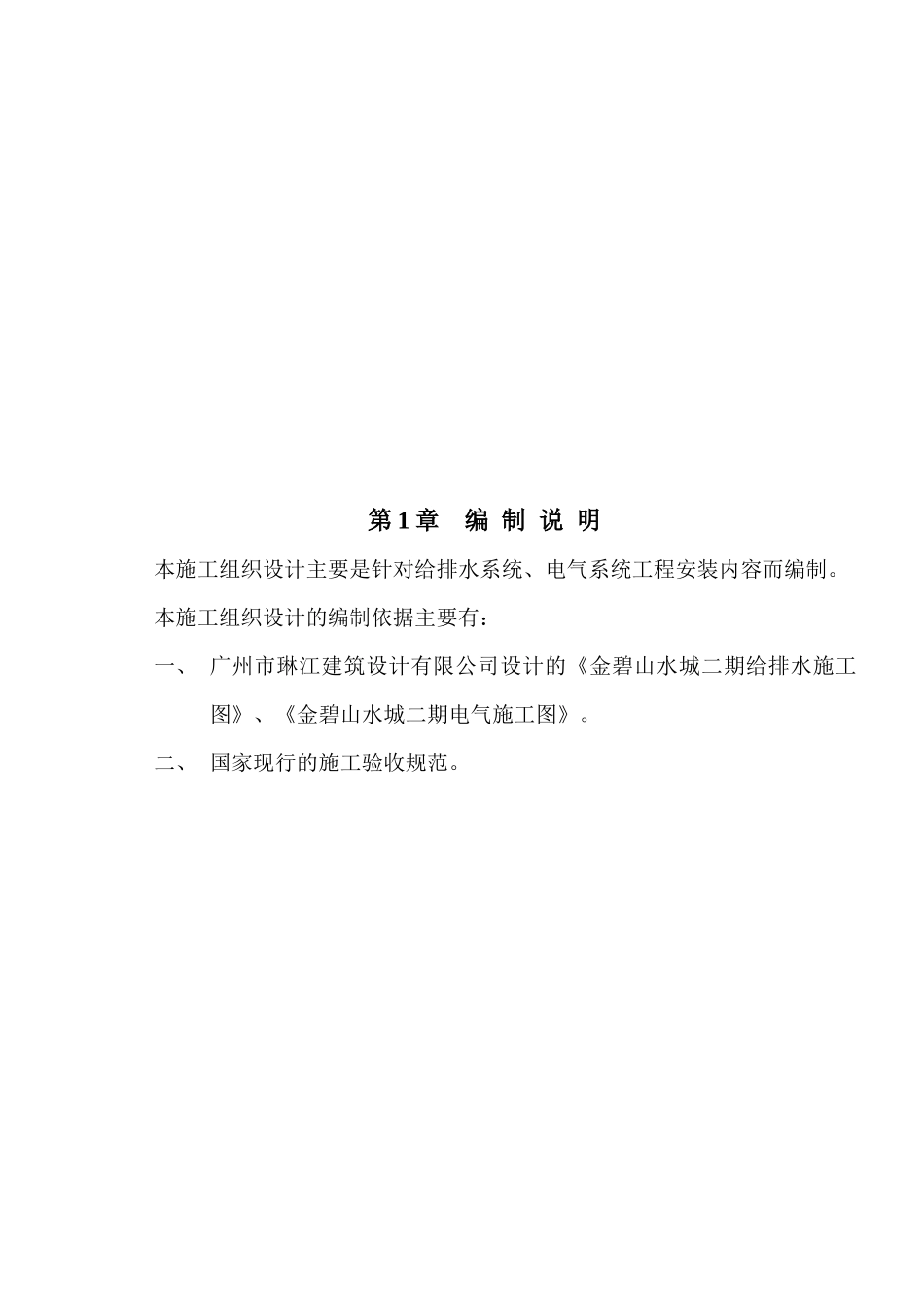

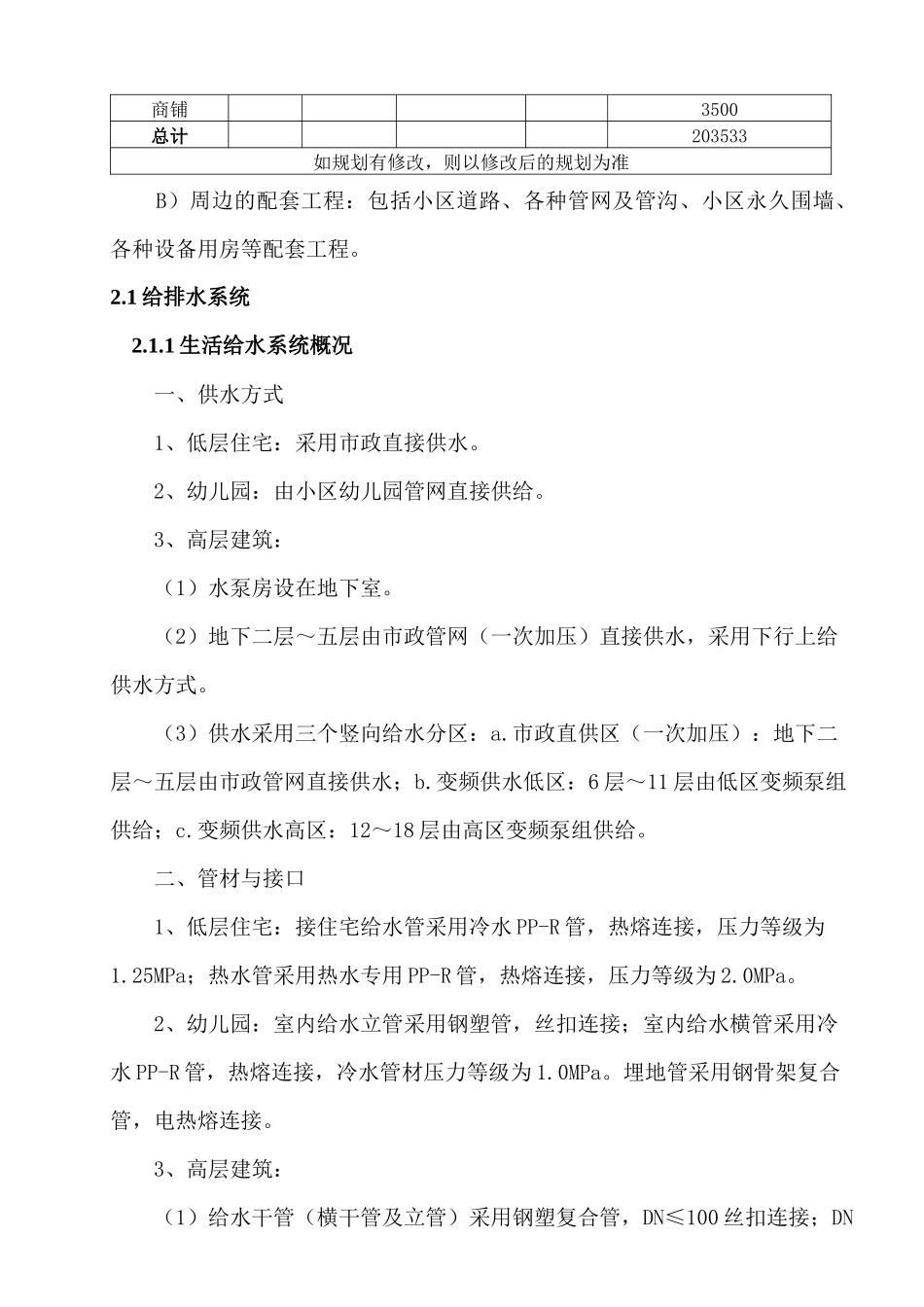

第1章编制说明本施工组织设计主要是针对给排水系统、电气系统工程安装内容而编制。本施工组织设计的编制依据主要有：一、广州市琳江建筑设计有限公司设计的《金碧山水城二期给排水施工图》、《金碧山水城二期电气施工图》。二、国家现行的施工验收规范。第2章工程概况本工程地处广州增城市中新镇，由小高层住宅、低层住宅和公建部分组成，总建筑面积203533㎡，最高建筑高度55.45m；地下室为设备用房、汽车库、人防，地上部分全部为住宅，本工程为商住楼。建筑耐火等级为二级。工程内容：A)住宅及公建项目：具体的项目层栋、建筑面积如下表：金碧山水城二期（184亩）主体工程单体明细表类别型号层数单栋面积（M2）栋数建筑面积（M2）1、小高层住宅小高层D1113938727566小高层E2b186913213826小高层E2a186920748440小高层E2b155767317301小高层E3188838326514地下车库P1-255010550102、低层住宅低层住宅B3-2351463084联排住宅C1-12145202900联排住宅C3-232441849324、公建部分公共设施1000商铺3500总计203533如规划有修改，则以修改后的规划为准B）周边的配套工程：包括小区道路、各种管网及管沟、小区永久围墙、各种设备用房等配套工程。2.1给排水系统2.1.1生活给水系统概况一、供水方式1、低层住宅：采用市政直接供水。2、幼儿园：由小区幼儿园管网直接供给。3、高层建筑：（1）水泵房设在地下室。（2）地下二层～五层由市政管网（一次加压）直接供水，采用下行上给供水方式。（3）供水采用三个竖向给水分区：a.市政直供区（一次加压）：地下二层～五层由市政管网直接供水；b.变频供水低区：6层～11层由低区变频泵组供给；c.变频供水高区：12～18层由高区变频泵组供给。二、管材与接口1、低层住宅：接住宅给水管采用冷水PP-R管，热熔连接，压力等级为1.25MPa；热水管采用热水专用PP-R管，热熔连接，压力等级为2.0MPa。2、幼儿园：室内给水立管采用钢塑管，丝扣连接；室内给水横管采用冷水PP-R管，热熔连接，冷水管材压力等级为1.0MPa。埋地管采用钢骨架复合管，电热熔连接。3、高层建筑：（1）给水干管（横干管及立管）采用钢塑复合管，DN≤100丝扣连接；DN＞100沟槽式卡箍连接。水表后冷水管道采用冷水PP-R管，热熔连接，压力等级为1.25MPa；水表后热水管采用热水专用PP-R管，热熔连接，压力等级为2.0MPa。（2）小区埋地市政给水管采用离心球墨铸铁管，推入式梯唇形胶圈接口；小区埋地加压给水管采用钢骨架复合管，电热熔连接。三、阀门及配件1、给水管DN≤50者采用截止阀或球阀，DN＞50者采用闸阀或蝶阀。2、热水管采用铜截至阀或球阀，工作压力1.0MPa。3、自动排气阀采用DN15。公称压力为1.0MPa排气阀，下设DN15铜截止阀一个。2.1.2生活污、废水，雨水系统概况一、排水方式1、低层住宅：室内外采用雨污分流管道系统，污水汇集室外污水管网经小区污水处理站处理后排入室外河流；屋面雨水自然排水。2、幼儿园：室内外采用污、废合流直接排入室外污水管网；厨房废水经隔油池处理后排入室外污水管网；屋面雨水均由雨水斗收集后，重力自流至室外雨水管网；单独设置幼儿园空调冷凝水排放系统，其冷凝水经冷凝立管重力自流至室外雨水管网。3、高层建筑：室内外采用雨污分流管道系统，粪便污水排入室外污水管网；屋面雨水均由雨水斗收集后，重力自流至室外雨水管网；单独设置住宅空调冷凝水排放系统，其冷凝水经冷凝立管重力自流至室外雨水管网。二、管材与接口1、低层住宅：污水排水管（接入室外检查井之前的管道）采用UPVC排水塑料管及配件，专用溶剂粘接；雨水排水管（接入室外检查井之前的管道）采用UPVC排水塑料管及配件，专用溶剂粘接；预埋结构柱内排水管采用柔性卡箍离心排水铸铁管；室外检查井后雨污水排水管采用PVC-U双壁波纹管排水管，环刚度S1级，采用弹性橡胶圈柔性接口。2、幼儿园：雨污排水管（接入室外检查井之前的管道）采用UPVC排水塑料管及配件，热扩口粘接或直接粘接（由管材供应商提供接口形式及接口粘接材料）；空调冷凝排水管采用UPVC排水塑料管及配件；室外雨污水排水管采用PVC-U双壁波纹管排水管，弹性橡密封圈承插连接。3、高层建筑：污水排水管（接入室外检...
