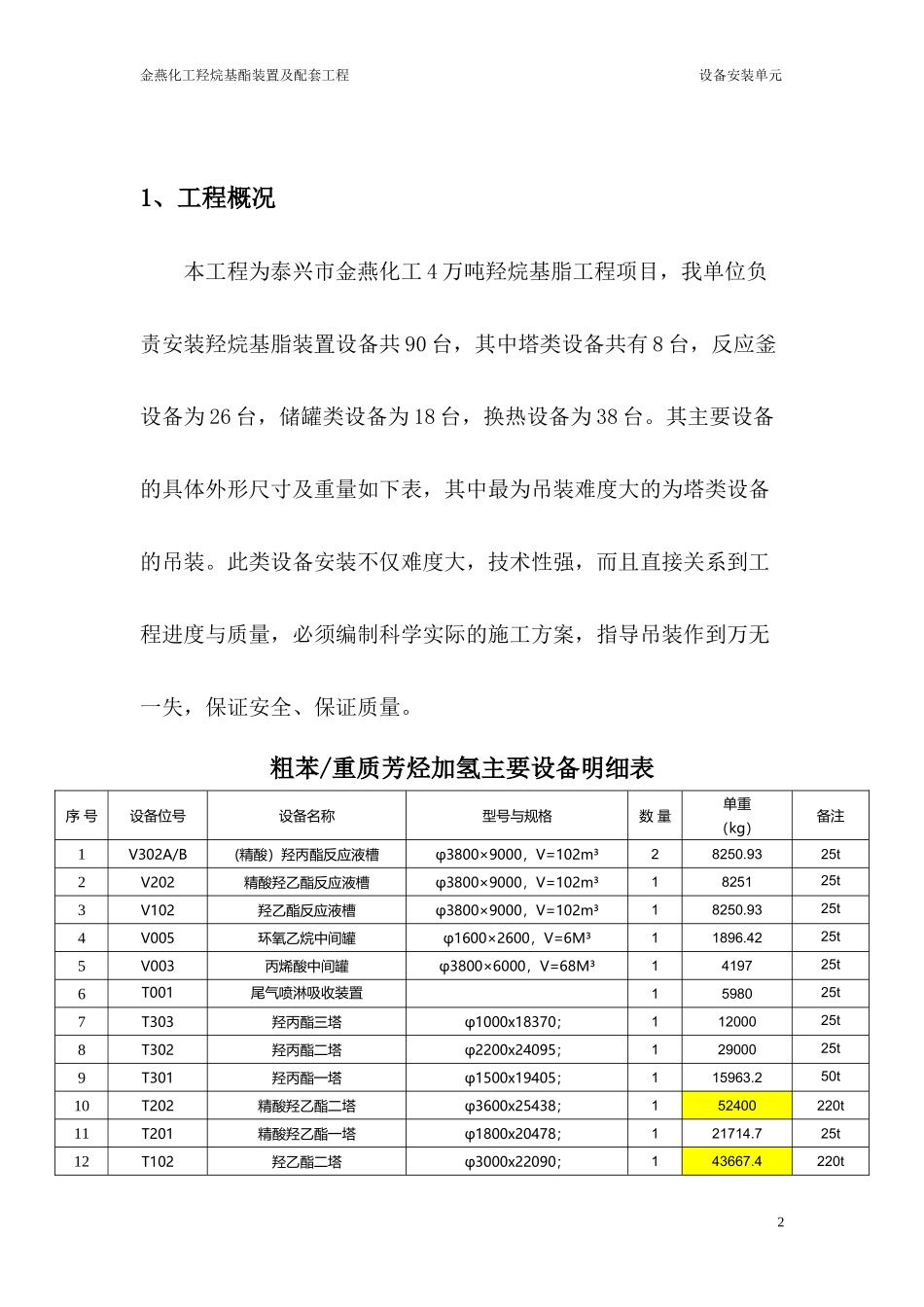

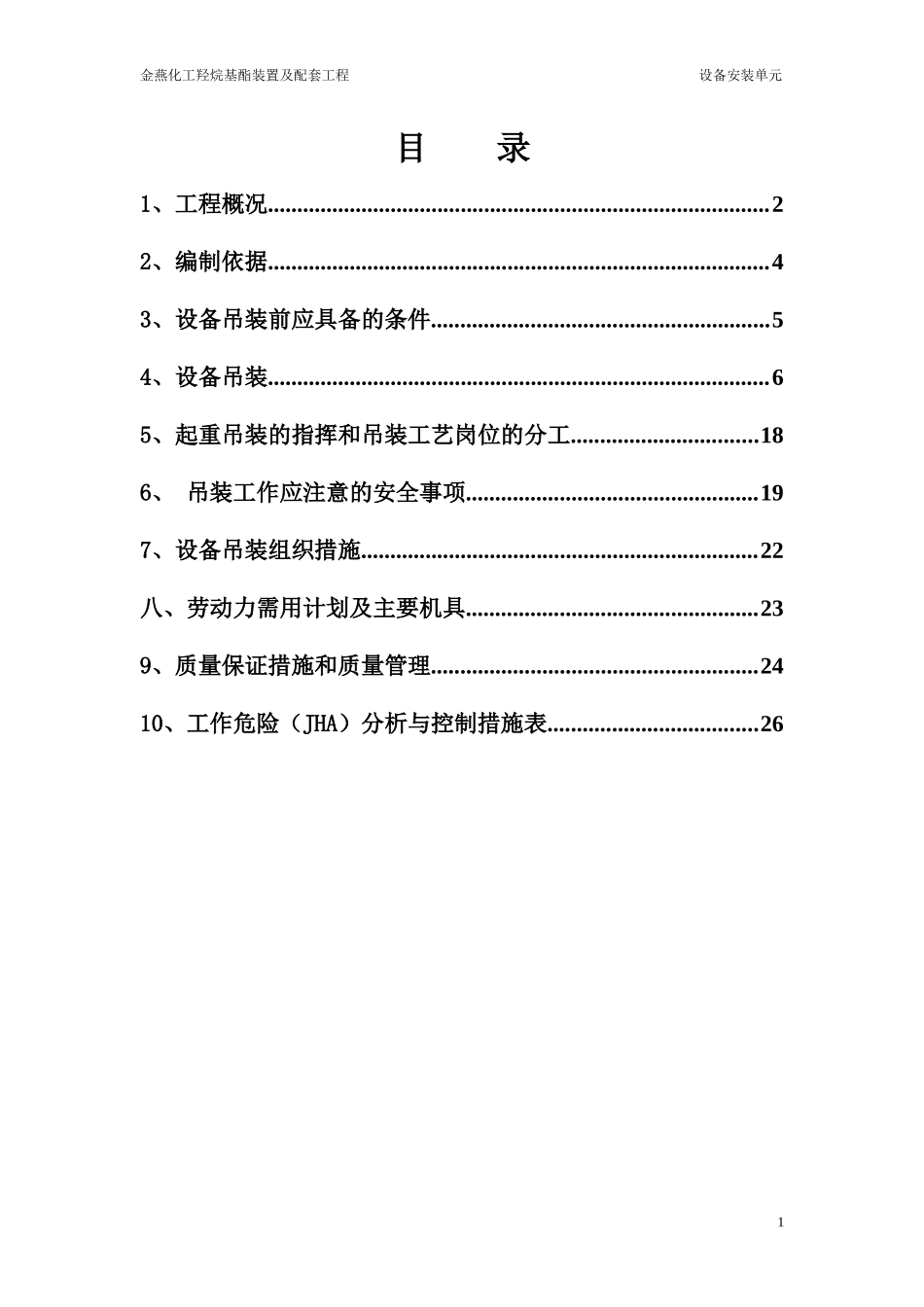

金燕化工羟烷基酯装置及配套工程设备安装工程大型设备吊装施工方案主管：审核：编制：中化二建集团有限公司年月日金燕化工羟烷基酯装置及配套工程设备安装单元目录1、工程概况......................................................................................22、编制依据......................................................................................43、设备吊装前应具备的条件..........................................................54、设备吊装......................................................................................65、起重吊装的指挥和吊装工艺岗位的分工................................186、吊装工作应注意的安全事项..................................................197、设备吊装组织措施....................................................................22八、劳动力需用计划及主要机具..................................................239、质量保证措施和质量管理........................................................2410、工作危险（JHA）分析与控制措施表....................................261金燕化工羟烷基酯装置及配套工程设备安装单元1、工程概况本工程为泰兴市金燕化工4万吨羟烷基脂工程项目，我单位负责安装羟烷基脂装置设备共90台，其中塔类设备共有8台，反应釜设备为26台，储罐类设备为18台，换热设备为38台。其主要设备的具体外形尺寸及重量如下表，其中最为吊装难度大的为塔类设备的吊装。此类设备安装不仅难度大，技术性强，而且直接关系到工程进度与质量，必须编制科学实际的施工方案，指导吊装作到万无一失，保证安全、保证质量。粗苯/重质芳烃加氢主要设备明细表序号设备位号设备名称型号与规格数量单重（kg）备注1V302A/B(精酸）羟丙酯反应液槽φ3800×9000，V=102m³28250.9325t2V202精酸羟乙酯反应液槽φ3800×9000，V=102m³1825125t3V102羟乙酯反应液槽φ3800×9000，V=102m³18250.9325t4V005环氧乙烷中间罐φ1600×2600，V=6M³11896.4225t5V003丙烯酸中间罐φ3800×6000，V=68M³1419725t6T001尾气喷淋吸收装置1598025t7T303羟丙酯三塔φ1000x18370；11200025t8T302羟丙酯二塔φ2200x24095；12900025t9T301羟丙酯一塔φ1500x19405；115963.250t10T202精酸羟乙酯二塔φ3600x25438；152400220t11T201精酸羟乙酯一塔φ1800x20478；121714.725t12T102羟乙酯二塔φ3000x22090；143667.4220t2金燕化工羟烷基酯装置及配套工程设备安装单元13T101羟乙酯一塔φ1400x18922；114280.325t14R301A-D丙烯酸羟丙酯反应釜Ф2300X2800；V=15.98m3；4598025t15R210-R212精酸羟乙酯蒸馏釜Ф2000X2850；V=11.3m3；3871525t16R201G-I精酸丙烯酸羟乙酯反应釜Ф2300X2500；V=13.9m3；3651025t17R201A-F精酸丙烯酸羟乙酯反应釜Ф2300X2800；V=15.98m3；6651025t18R109-R110羟乙酯蒸馏釜Ф2000X2850；V=11.3m3；2871525t19R101A-H丙烯酸羟乙酯反应釜Ф2300X2800；V=15.98m3；8651025t20E315真空冷凝器φ500X1447；F=20m2170325t21E314三塔塔釜退料再冷器φ450X1197；F=10m2150825t22E313成品再冷器φ500X1447；F=20m2167025t23E312T303塔顶再冷器φ600X1197；F=20m2141325t24E311T303塔顶冷凝器φ1000X1990；F=100m21402725t25E310成品再冷器φ600X1497；F=30m2190025t26E309T102塔顶再冷器φ700x1495；F=26.3m211155.425t27E308T302塔顶冷凝器φ2200x1393；F=171.5m219286.325t28E307成品再冷器φ500X1447；F=20m2167025t29E306T301塔顶再冷器φ900x995；F=29.5m211478.325t30E305T301塔顶冷凝器φ1600x2750；F=158.9m217733.925t31E301A-D羟丙酯冷凝器φ450x1197；F=10m2450825t32E212精酸羟乙酯短程蒸馏冷凝器φ500X1447；F=20m2172025t33E211蒸馏釜冷凝器φ600x2000；F=40m21109125t34E210蒸馏釜冷凝器φ600x2000；F=40m21109125t35E209蒸馏釜冷凝器φ600x2000；F=40m21109125t36E208塔釜退料冷却器φ500X1450；F=20m2165025t37E207二塔成品再冷器φ600X1160；F=30m2190025t38E206T202塔顶再...
