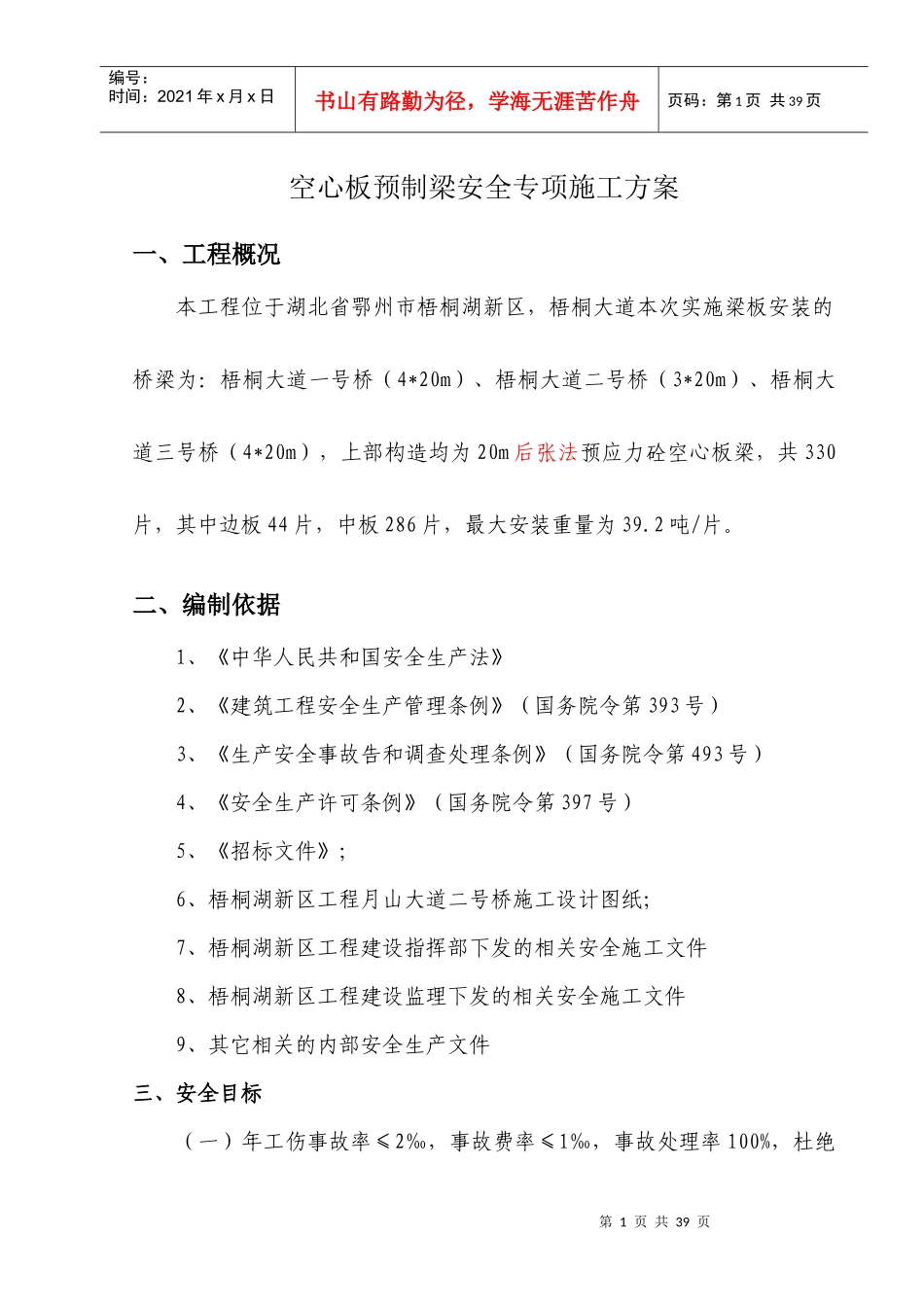

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页空心板预制梁安全专项施工方案一、工程概况本工程位于湖北省鄂州市梧桐湖新区，梧桐大道本次实施梁板安装的桥梁为：梧桐大道一号桥（4*20m）、梧桐大道二号桥（3*20m）、梧桐大道三号桥（4*20m），上部构造均为20m后张法预应力砼空心板梁，共330片，其中边板44片，中板286片，最大安装重量为39.2吨/片。二、编制依据1、《中华人民共和国安全生产法》2、《建筑工程安全生产管理条例》（国务院令第393号）3、《生产安全事故告和调查处理条例》（国务院令第493号）4、《安全生产许可条例》（国务院令第397号）5、《招标文件》；6、梧桐湖新区工程月山大道二号桥施工设计图纸；7、梧桐湖新区工程建设指挥部下发的相关安全施工文件8、梧桐湖新区工程建设监理下发的相关安全施工文件9、其它相关的内部安全生产文件三、安全目标（一）年工伤事故率≤2‰，事故费率≤1‰，事故处理率100%，杜绝第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页重伤事故；（二）职业病发生率每年控制在0；（三）施工现场管理达标，安全文明施工符合业主要求；四、施工计划按工程现场实际情况进行了计划编排，拟投入定型模板20米梁模板三套，底座18个,所有空心板梁计划从2014年1月开始到2014年7月全部完成。五、施工方案1、模板工程（1）底模制作预制场原地面设在双湖大道K3+880右幅空地，将表层杂物清理后，回填50cm好土整平后经压路机碾压，铺垫一层石渣，再碾压静平，浇筑10cm厚C25混凝土，以利排水。为防止局部沉降不均匀造成底模变形，对底模两头张拉端位置进行开挖，形成2.0米宽*0.8米深的基槽，设置整体钢筋骨架，并用C30砼浇筑台座。考虑最大斜交角度，底模长度设置成21m。底模结构层从上到下为6mm厚的钢板，10cmC30混凝土，10cmC2第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页5混凝土，50cm道渣。在钢板底的两侧，每隔1米分别预埋5号角铁，用于固定钢板。为考虑预制场不受雨水的浸泡而降低底模的强度和稳定性，在预制场四周开好40cm深的排水沟，保证预制场在雨天排水畅通。（2）空心板梁芯模、侧模。空心板梁侧模全部采用大块定型钢模板，以减少接缝数量，模板结构采用定型钢骨架，6mm钢板贴面。侧模骨架采用10号槽钢和5号角铁制作，角铁纵向间距50cm，横向间距75cm，侧模接缝形成企口缝。投入侧模：20m中梁3套，边梁1套。芯模采用定型钢模板，由专业厂家按图纸制作，投入芯模20m2套。安装侧模、芯模前先均匀涂抹一层脱模剂，并在底模两侧贴上一层5cm宽5mm厚的橡胶海绵，侧模企口间夹一层3mm厚的薄海绵。使用前，侧模应先在底模上进行试拼，检查各部位尺寸是否准确，对各个接缝处进行打磨平整，以保证梁体外观质量。严格控制顶板宽度和厚度。2、钢筋工程钢筋下料前审阅各相关施工图设计，根据相关尺寸、规格、数量，列第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页出下料单，经技术负责人审核后进行下料。钢筋表面保持清洁无油渍、泥土、铁锈等。直径为10mm以下的Ⅰ级钢筋用卷扬机冷拉调直，调直后的钢筋用断线钳下料；直径为10mm以上的Ⅰ、Ⅱ级钢筋采用断筋机或轮切割机截断。钢筋直径小于12mm时采用绑扎，当钢筋直径大于或等于12mm时采用闪光对焊及搭接焊，焊接质量符合规范要求，搭接焊焊条采用502、506焊条。箍筋的弯曲由人工操作，制作时严格控制几何尺寸和弯曲角度，以免影响骨架的外形尺寸和形状。钢筋成品与半成品分开堆放，并标识齐全。板梁钢筋施工时先绑扎底板和腹板钢筋，再安装顶板钢筋。钢筋骨架绑扎时，在主筋上用石笔画出箍筋间距，然后绑扎箍筋，预制成的骨架具有足够的刚度和稳定性。板梁底板钢筋保护层采用与设计保护层厚度等厚的塑料垫块，均匀绑扎在主筋下方，腹板保护层采用接触面较小的塑料垫块。板梁顶板钢筋绑扎时，保证预埋件位置的准确性。为防止芯模上浮，第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，...
