某中学教学楼及宿舍楼工程施工组织设计VIP免费

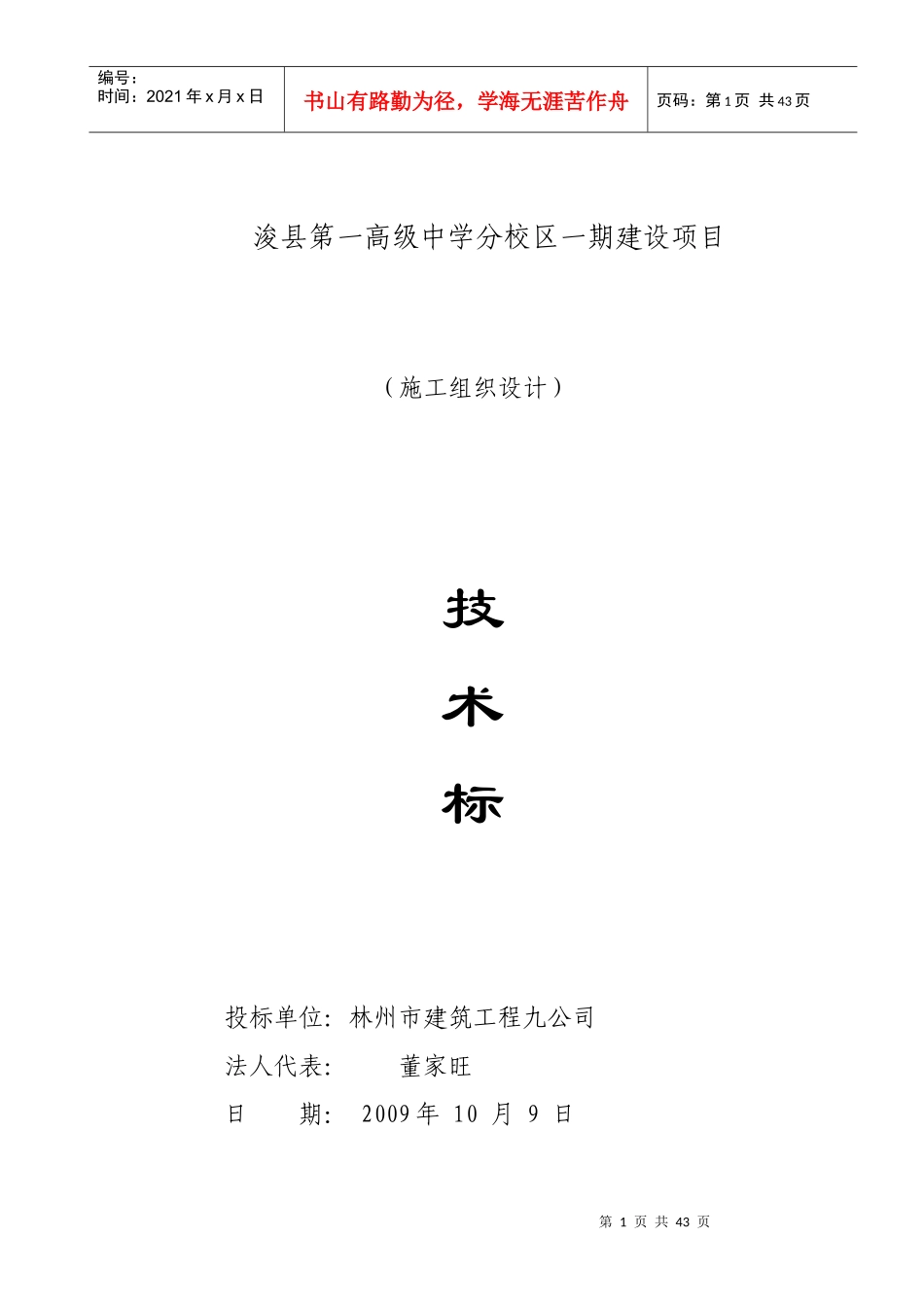

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页浚县第一高级中学分校区一期建设项目（施工组织设计）技术标投标单位：林州市建筑工程九公司法人代表：董家旺日期：2009年10月9日第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页目录a、主要分部分项工程施工方法b、劳动力配备计划及主要机械设备配备计划c、确保工程质量的技术、组织措施d、确保安全生产的技术、组织措施e、确保文明施工的技术、组织措施f、施工进度计划、工期网络图和保证措施g、主要材料、构件用量计划h、施工总平面布置图a、主要分部分项工程施工方法第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页1.工程概况本工程为浚县第一高级中学分校区一期建设项目，位于鹤壁市浚县永定路路东，总建筑面积约62126平方米。2.质量目标：框架结构单元建筑工程达到优良标准，其余建筑工程达到合格标准。3.服务及保修目标。（1）建设项目满足业主和其它相关设计要求的能力。（2）服从业主的统筹调度。（3）服从监理单位的正确指令，全力配合监理单位的监理工作。（4）按照建设部《房屋建筑工程质量保修办法》，对竣工验收后在合同约定的保修期内出现的质量缺陷，予以修复。4.施工顺序根据以往施工相似工程结构特点的经验确定主要施工顺序如下：施工准备→定位放线→基坑（槽）开挖→碎石、混凝土垫层施工→基础→回填→主体施工→水电暖消防安装→室内、外装修工程施工→零星工程→交工验收。5.施工段划分及流向本工程特点由于为群体工程，按结构原则，在平面上以建筑物楼号划分为七个流水段。在竖向上以楼层划分作业层，立体交叉流水施工。6.施工任务划分根据工程施工图内施工项目要求,按工种、专业划分土建、装饰、水电暖第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页消防安装三个阶段，项目经理对各任务段工程施工全权指挥和协调，项目总工对工程技术负全责并负责施工方案及施工技术措施制定，由土建项目副经理负责土建施工任务；由装饰项目副经理负责装饰工程施工任务；由安装项目副经理负责水电安装工程施工任务。7.测量控制法施工测量是整个工程的的先导性工作和基础性工作。在施工现场建立以主管工长为主的测量施工小组，其中的主测人员有1～2名专业测量人员担当，负责整个工程的定位放线、标高传递、变形观测等施工测量工作，建筑定位放线、标高传递、垂直度控制采用SET4000电脑型圈占速测仪，变形观测、找平采用自动的安平水准仪。8、地基与基础工程8.1土方开挖基槽开挖：根据总平面图及业主提供的水准点和图纸尺寸定位放线，引测标高，开挖前先在房四周开挖好200×300mm排水明沟，并在四角及周边适当位置各设8个抽水井点，便于施工期间雨水的排放。开挖程序：测量放线→土方开挖→修坡→整平、留足预留层土→验槽。拟采用反铲式挖掘机和人工清底相结合的开挖方式，在基坑灰线范围内进行开挖，基底标高和边坡应预留一层300—500mm人工清理。在基坑周边2米范围内不得堆载弃土，应进行边坡维护，以防止土体坍塌。基坑挖完后应进行验槽，作好记录，如发现地基土质与地质勘探报告、设计要求不符合时，及时通知设计单位共同处理。第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页8.2土方回填土方回填采用人工填土和机械填土压实相结合的方法进行。(1)填方土料应符合设计要求，保证填方的强度和稳定性。(2)灰土配合比应符合设计规定，采用人工翻拌不少于三遍，使之达到均匀、颜色一致，并适当控制含水量，含水量一般以手握成团、落地开花为宜。8.3基础垫层施工土方开挖完毕，开始砼垫层及基础施工。利用轴线控制桩将垫层中心及横竖两道轴线测到基础底面。利用经纬仪放出垫层边线，并用白灰撒出边线，在四角各钉入一根木桩控制边线，将标高引测到基坑底部，分别抄到四角所钉的控制木桩上。8.4基础钢筋工程1)钢筋的配料①钢筋配料根据配筋图绘出各种形状和规格的单根钢筋图并加以...
