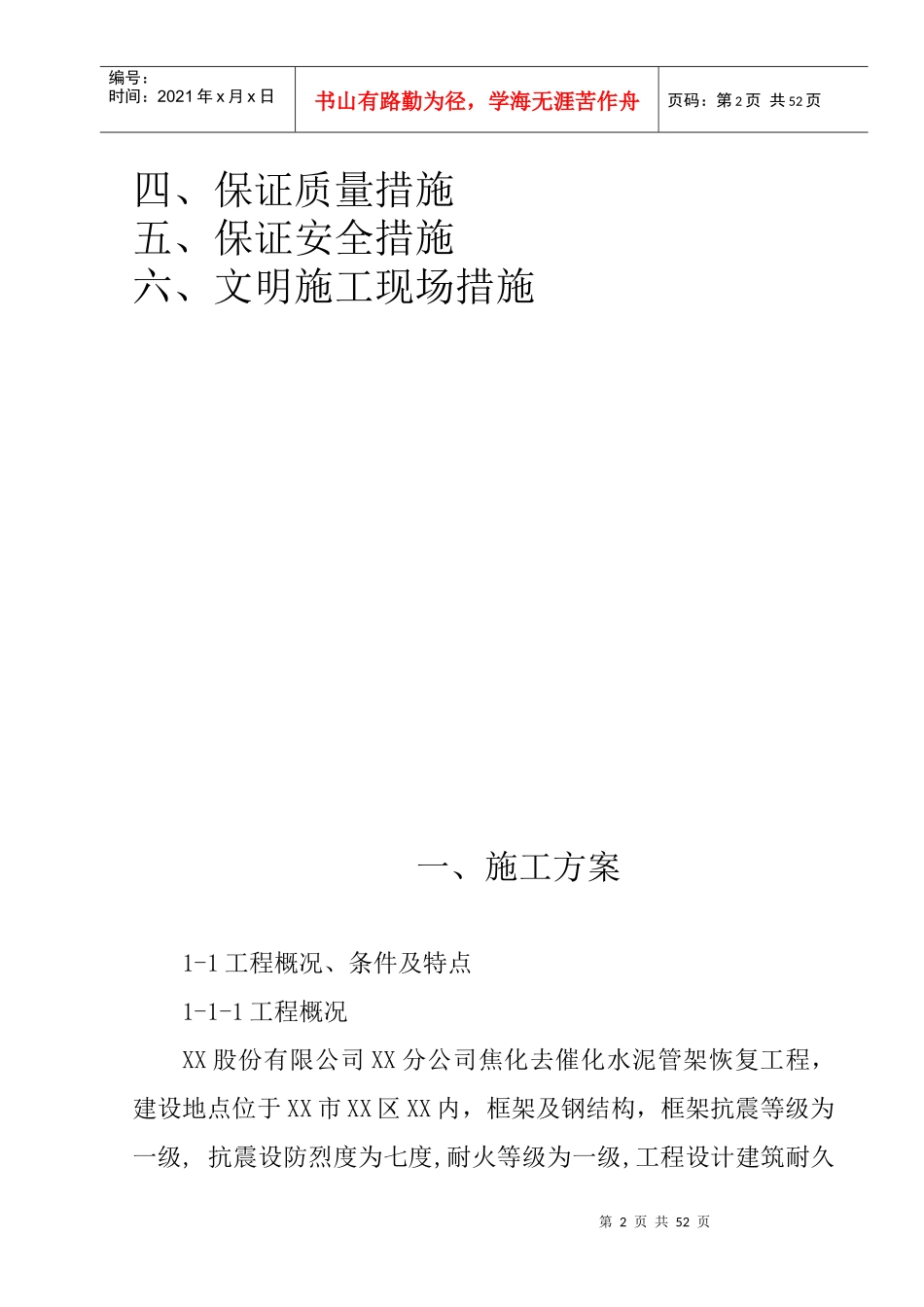

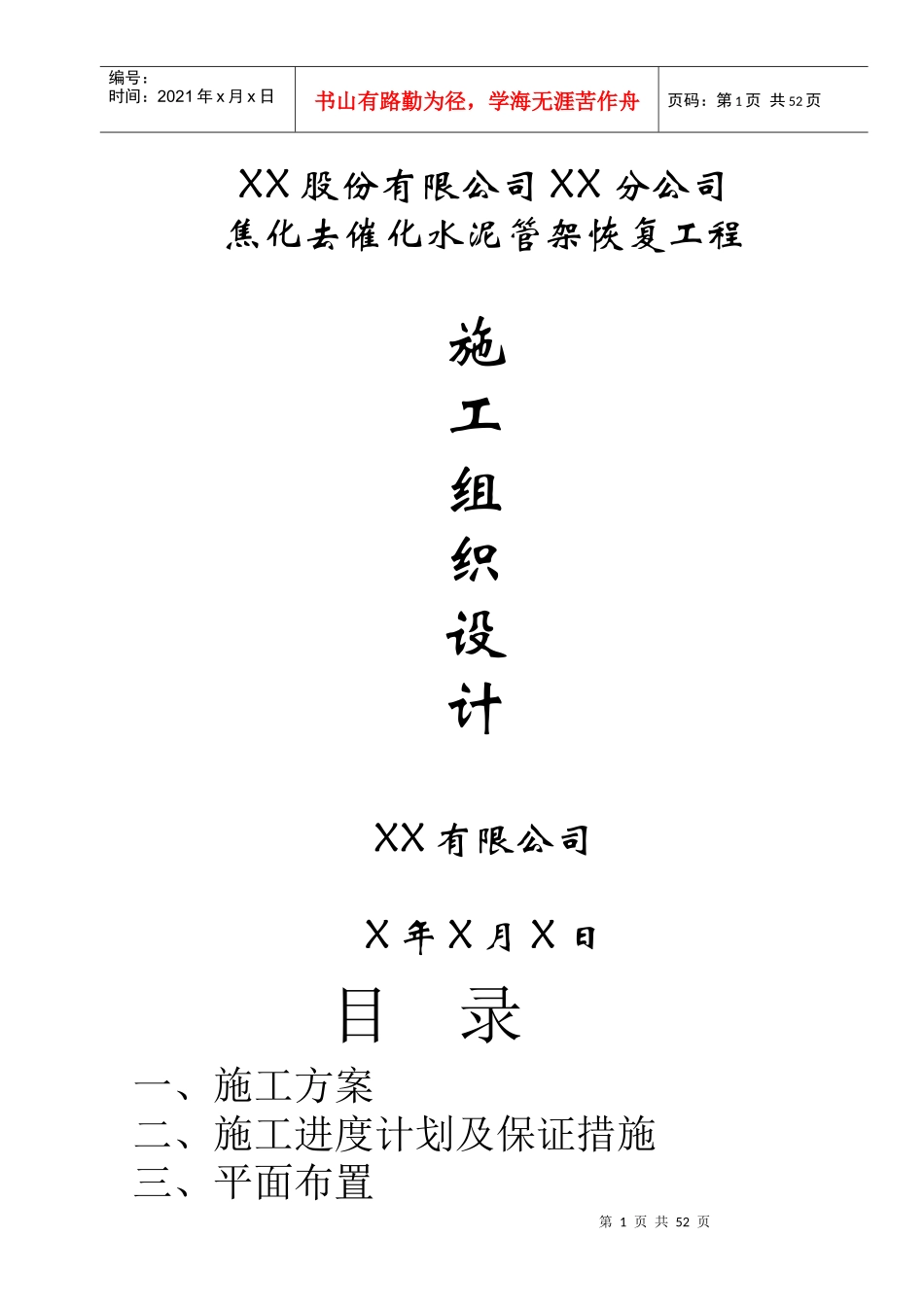

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页XX股份有限公司XX分公司焦化去催化水泥管架恢复工程施工组织设计XX有限公司X年X月X日目录一、施工方案二、施工进度计划及保证措施三、平面布置第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页四、保证质量措施五、保证安全措施六、文明施工现场措施一、施工方案1-1工程概况、条件及特点1-1-1工程概况XX股份有限公司XX分公司焦化去催化水泥管架恢复工程，建设地点位于XX市XX区XX内，框架及钢结构，框架抗震等级为一级,抗震设防烈度为七度,耐火等级为一级,工程设计建筑耐久第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页年限为50年。本工程建筑功能分别为：1、基础采用φ108×8钢管桩，钢管内灌C20细石砼，要求打入老土800mm以上。2、C10砼垫层，厚100mm,规格为1020×1020，主要用于基础找平及钢筋砼地基与土的隔离层。3、C25钢筋砼独立基础规格为820×820，高250，主要用于地基基础荷载承重。4、H250×250×9×14型钢柱子，主要用于将梁上荷载传递到地基基础。5、工32a“工”字梁，主要用于承载输油管道的重量，梁分上下两层，高差为P＋2.000m。6、钢架外表装饰为：所有外露钢构件除锈后均刷樟丹，天兰色油漆两道。7、地面为：因施工破坏的地面，待施工完毕后，用C15砼垫层面1：2水泥砂浆抹面。本工程采用φ108×8钢管桩，钢管内灌C20细石砼→C25钢筋混凝土桩基础承台→钢结构框架结构体系。基础开挖顺序为；（a）人工凿除地面上水泥砂浆面层及砼垫层和碎石底层。（b）人工拆除部分影响施工的片石墙体及墙基。第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页（c）人工拆除影响施工且报废的管道。（d）人工挖基础土方或石方（e）人工排基础地下水。（f）因施工场地狭窄，只能采用人工将已挖出的石渣及土方外运至建设单位指定地点。钢筋砼基础工程见下表：结构部分构件名称厚度或高度（mm）强度等级备注基底无筋砼垫层100C10找平及隔离基础钢筋砼独立基础300C20基础柱钢筋砼基础柱700C20面抹1：2水泥砂浆找平厚30本工程钢筋采用Ⅰ--Ⅱ级钢筋，因本工程施工场地要求为一级防火区，钢筋接头优先绑扎接头；结构构件主筋保护层厚度如下页表所示：（单位：mm）构件类别保护层厚度（mm）（不小于纵筋公称直径）（-0.00以下结构构件主筋保护层增加10mm）基础35(3)基础柱25（3）混凝土标号及使用部位如下表所示：第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页1-1-2工程条件1、场地情况：施工场地非常狭窄，地形非常复杂，需要采取用钢管搭设双排挖土及运土架子，上面满铺竹架板，周围用防火板隔离等特殊措施处理。2、水电情况：临时水电设施不齐全，不能满足施工用水、用电需求，开工后按建设单位指定的地点接入施工场地并计量使用。3、交通条件：因属于重点防火区域，一般机动车辆不能进入，施工时尽量利用人力车运输。1-1-3施工特点1、本工程施工质量、安全、文明施工的好坏，都将直接关系到建设单位整个工厂的正常生产运行。2、本工程施工工期安排紧、工程难度大，施工场地复杂，对施工必须合理规划、统筹安排；结构部分砼强度等级砼级配基底垫层C10砂砾石砼基础C25砂砾石砼基础柱C25砂砾石砼第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页3、本工程关键、特殊工序：基础开挖及渣土外运、钢筋砼基础施工、金属结构制作、运输及安装拼装、防腐施工、测量控制工艺等。4、环保要求：为保证正常良好的生产环境、对施工产生的灰尘、废气、废水及噪音的控制要求严格。1-2施工部署1-2-1施工管理目标公司拟将本工程列为公司重点工程，实行责、权、利高度统一的公司项目法管理，确保公司的GB/T19002—ISO9001质量保证体系在本工程施工全过程中持续有效运行。并确保达到以下管理目标：1、工程质量：达到国家建筑安装工程质量检验评定标准的优良等级。...
