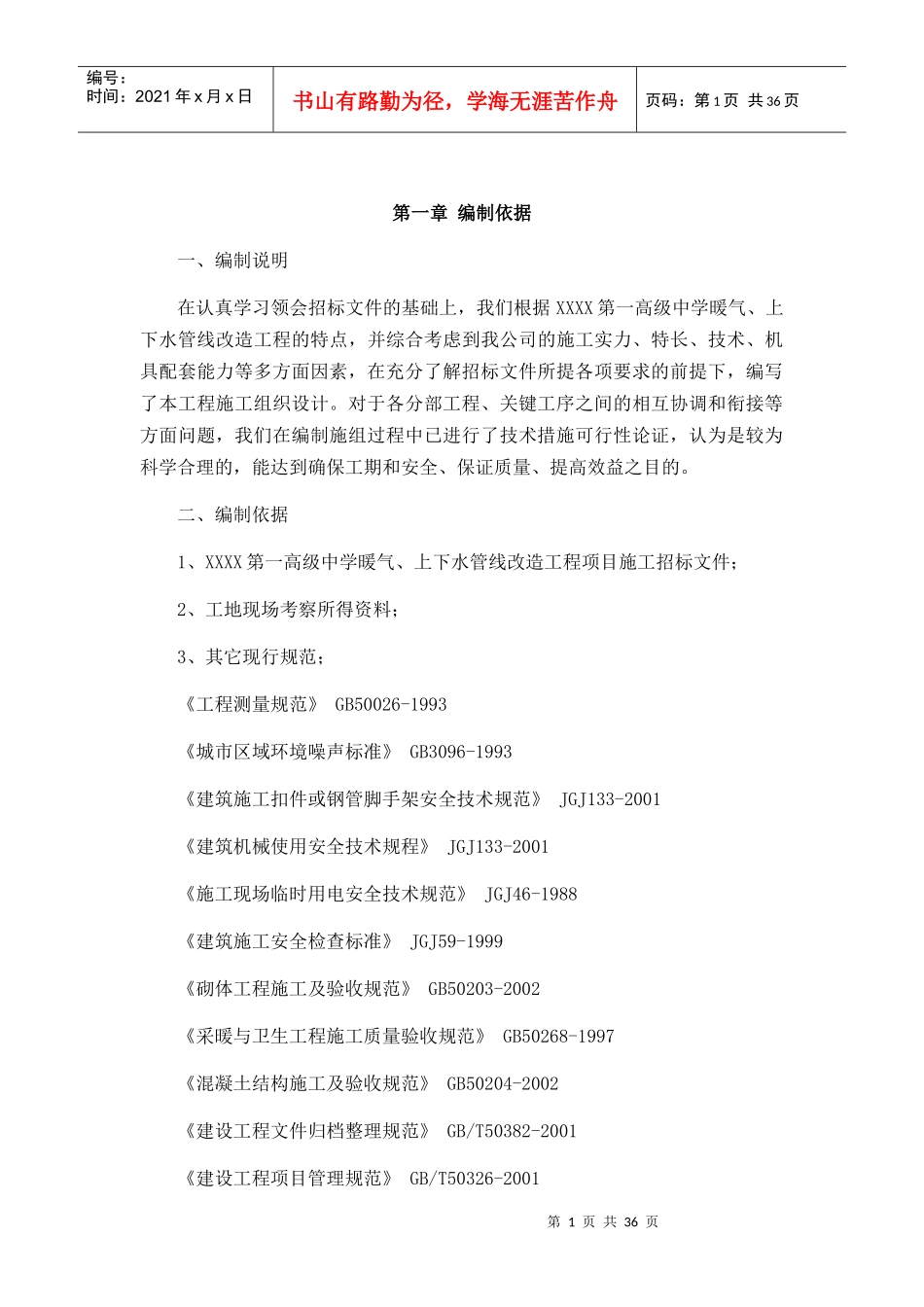

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页第一章编制依据一、编制说明在认真学习领会招标文件的基础上，我们根据XXXX第一高级中学暖气、上下水管线改造工程的特点，并综合考虑到我公司的施工实力、特长、技术、机具配套能力等多方面因素，在充分了解招标文件所提各项要求的前提下，编写了本工程施工组织设计。对于各分部工程、关键工序之间的相互协调和衔接等方面问题，我们在编制施组过程中已进行了技术措施可行性论证，认为是较为科学合理的，能达到确保工期和安全、保证质量、提高效益之目的。二、编制依据1、XXXX第一高级中学暖气、上下水管线改造工程项目施工招标文件；2、工地现场考察所得资料；3、其它现行规范；《工程测量规范》GB50026-1993《城市区域环境噪声标准》GB3096-1993《建筑施工扣件或钢管脚手架安全技术规范》JGJ133-2001《建筑机械使用安全技术规程》JGJ133-2001《施工现场临时用电安全技术规范》JGJ46-1988《建筑施工安全检查标准》JGJ59-1999《砌体工程施工及验收规范》GB50203-2002《采暖与卫生工程施工质量验收规范》GB50268-1997《混凝土结构施工及验收规范》GB50204-2002《建设工程文件归档整理规范》GB/T50382-2001《建设工程项目管理规范》GB/T50326-2001第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程质量验收规范》GB50210-2001《钢结构设计规范》GB50017-2003《钢结构抗震设计规范》GBJ11-1989《民用建筑热工设计规范》GB50176-1993《民用建筑隔声设计规范》GBJ118-1998其他现行相关规范三、工程概况：根据招标文件提供的工程量清单，本工程包括工作内容及工程量如下：1、XXXX第一高级中学1#教学楼室内地沟采暖管道改造工程：主要为室内地沟改造（焊接钢管DN100的295m，DN25的161m）；2、XXXX第一高级中学2#教学楼室内地沟采暖管道改造工程：主要为室内地沟改造（焊接钢管DN100的335m，DN25的175m）；3、XXXX第一高级中学采暖外管线改造工程：①管道敷设（DN200=832m，DN150=230m）；②管件及阀门（DN200调节阀=8个，DN150调节阀=2个，DN200平衡阀=4个，DN150平衡阀=1个，DN50泄水阀=5个，DN200弯头=22个，DN150弯头=8个）；③北楼采暖管道敷设（管沟长200m，管沟宽1m，管沟深1.2m,DN200弯头=8个，DN200调节阀=2个，DN200平衡阀1个，DN50泄水阀1个，砖砌圆形阀门井1座）4、XXXX第一高级中学给水外管线改造工程：①沥青混凝土路面（管沟长508.1m，深1.2m，宽1m）；②服装厂旧彩砖路面下管沟（管沟长68.9m，深0.7m，宽1m）；第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页5、XXXX第一高级中学排水外管线改造工程：①管沟土方（彩砖路面42m，沥青混凝土路面290m）；②管道敷设（Φ600=332m）；6、XXXX第一高级中学图书馆室内地沟采暖管道改造工程：室内采暖地沟改造工程（焊接钢管DN100的288m，DN25的148m）7、XXXX第一高级中学学生公寓室内地沟采暖管道改造工程：室内采暖地沟改造工程（焊接钢管DN100的409m，DN25的204m）8、XXXX第一高级中学综合楼室内地沟采暖管道改造工程：室内采暖地沟改造工程（焊接钢管DN100的193m，DN25的103m）9、XXXX第一高级中学食堂外排水管改造工程：①食堂外排水预制钢筋砼承插管D=600铺设110米长、胶圈连接，其中管下砼垫层合计20米长*0.6米宽*0.1米厚；②挖土路面管沟104米长*1米宽*1米深；③沥青砼路面管沟6米长*2米宽：面层拆除10CM沥青面层、30CM渣石基层，挖土1.6米深*1米宽；④管道铺设后恢复原样10、XXXX第一高级中学1#教学楼卫生间采暖、消火栓及生活给水管道维修工程：①采暖维修（暖气片126片，焊接钢管DN25的54m，DN65的7m；PPR管DN40的5m）；②给水维修（焊接钢管DN65的65m；PPR管DN25的217m，DN32的92m）；③消火栓维修（焊接钢管DN65的51m）11、XXXX第一高级中学2#教学楼卫生间采暖、消火栓及生活给水管道维修工程：①采暖维...
