杭州市xxx燃气工程(DOC11页)VIP免费

杭州市xxx燃气工程(DOC11页)_第1页
1/10

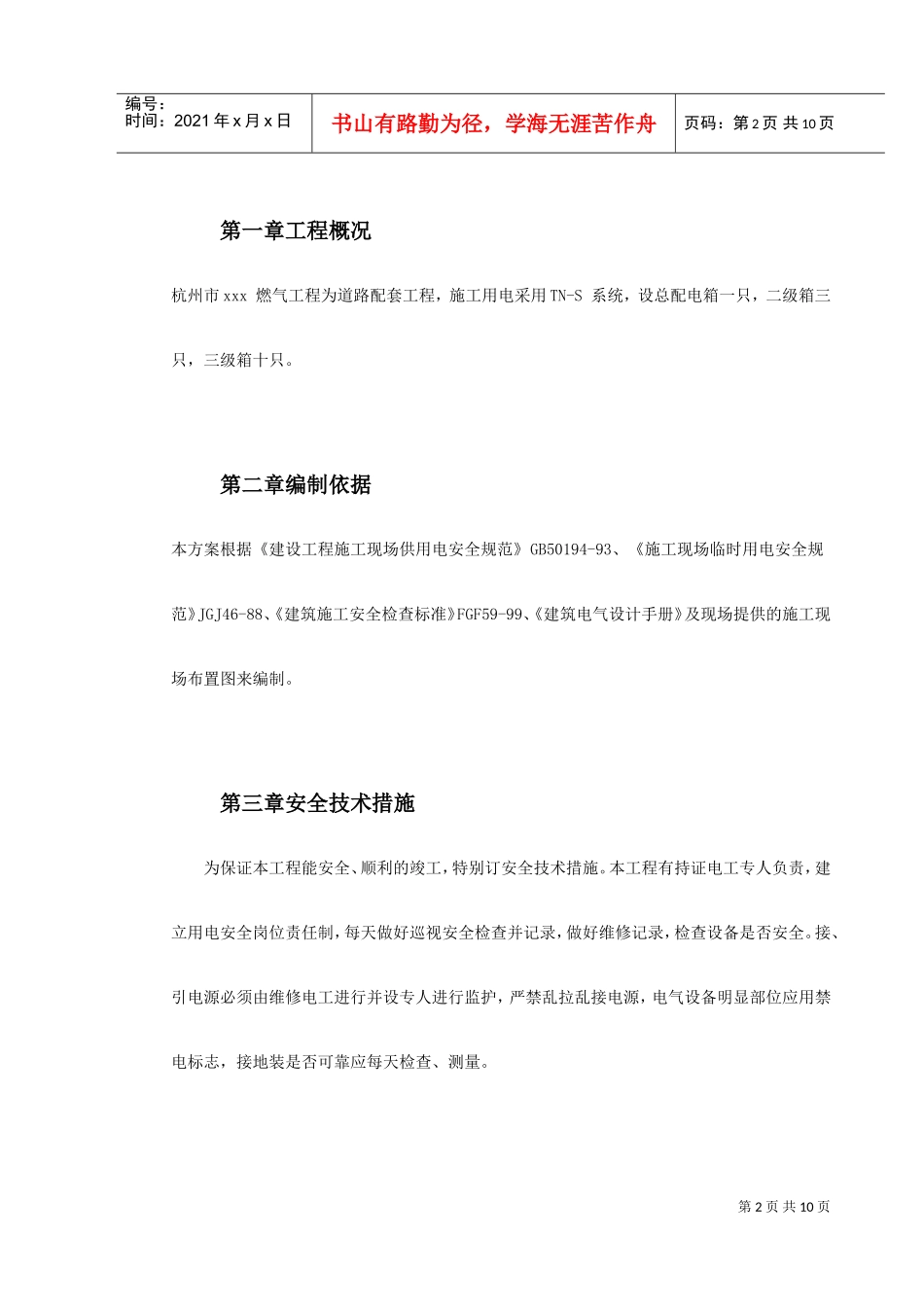

杭州市xxx燃气工程(DOC11页)_第2页
2/10
杭州市xxx燃气工程(DOC11页)_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页目录第一章工程概况................................................................2第二章编制依据................................................................2第三章安全技术措施............................................................2第四章接地与避雷..............................................................3第五章安全用电技术措施........................................................3第六章机械设备容量列表........................................................4第七章配电箱及导线截面的选择计算..............................................5第八章用电系统示意图(暂无).................................................10第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页第一章工程概况杭州市xxx燃气工程为道路配套工程,施工用电采用TN-S系统,设总配电箱一只,二级箱三只,三级箱十只。第二章编制依据本方案根据《建设工程施工现场供用电安全规范》GB50194-93、《施工现场临时用电安全规范》JGJ46-88、《建筑施工安全检查标准》FGF59-99、《建筑电气设计手册》及现场提供的施工现场布置图来编制。第三章安全技术措施为保证本工程能安全、顺利的竣工,特别订安全技术措施。本工程有持证电工专人负责,建立用电安全岗位责任制,每天做好巡视安全检查并记录,做好维修记录,检查设备是否安全。接、引电源必须由维修电工进行并设专人进行监护,严禁乱拉乱接电源,电气设备明显部位应用禁电标志,接地装是否可靠应每天检查、测量。第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页第四章接地与避雷本工程接地采用TN-S系统,在总箱与分配箱及固定机械设备处均作重复接地,接地电阻小于4欧姆,重复接地采用人工接地体,并用BVR-25mm2线压接引至电箱接地螺丝,接线牢固可靠。所有配电设备正常情况下不带电的金属外壳均应可靠接地,工作零线与保护线应严格区分,接地电阻小于10欧姆。第五章安全用电技术措施a)配电箱应安装牢固,并选用带有防水型和带门锁进出线必须下进下出,所有配电箱应采用铁箱,外壳须可靠接地。b)架空线路敷设要求:a、档距不大于35米,线间距不小于300厘米,最大弧垂点距地面最小距离为:一般场所4米,机动车道6米;b、采用专用电杆、横档、绝缘子,严禁架设在树木、脚手架上;c、保持与临近设施和线路的安全防护距离。c)配电箱应安装牢固,安装高度底距地1.3~1.5m。d)配电箱、开关箱周围应有足够两人同时操作的空间,其周围不得堆放任何有碍操作维修的物品、杂物,箱内保持清洁。第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页e)照明、动力应分开控制,各成回路,对机械设备做到一机一闸一保护,漏电动作电流不得大于30A,严禁用一个开关电器直接控制两台以上的用电设备。f)对于达不到最小安全距离的,施工现场必须采用防护措施,并悬挂醒目的警告标志牌。g)设立三级保护,总箱动作电流<75mA,二级<50mA,三级<40mA。第六章机械设备容量列表序号名称型号容量数量(n)需要系数(k)功率因数(cosφ)负载持续率(ε)相数1电焊机14.5kV*A3台0.30.4580%12磨光机2A3台0.750.840%13照明1.0kW4套1114其他预留2.0kW1个0.60.83第七章配电箱及导线截面的选择计算(一)施工用电设备的负荷计算及三配电级箱导线的选择:第5页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页1、用电设备的设备功率确定(一)施工用电设备的负荷计算及三配电级箱导线的选择:1、用电设备的设备功率确定①电焊机:S=14.5kV*An=3台cosφ=0.45tgφ=1.98ε=80%又:电焊机是单相间负荷,应该将负荷尽可能均匀地分布在三相供电线路上,因此3台电焊机各分布在三相电线路上,刚好三相平衡。只有单相负荷时,等效三相负荷取最大相负荷的3倍。即:P1=3PN=3×5.84=17.52(kW)Q1=P1tgφ=17.52...
