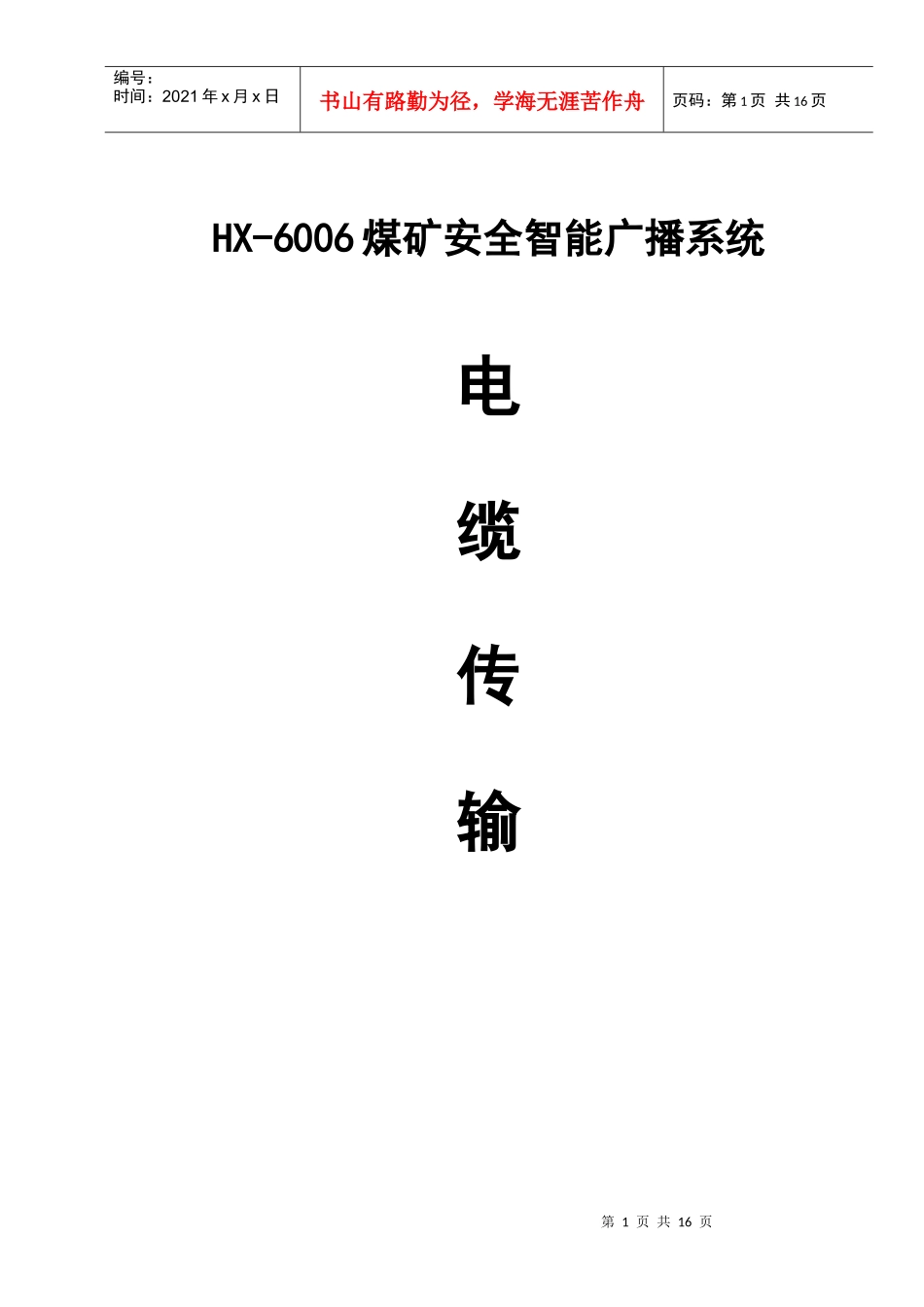

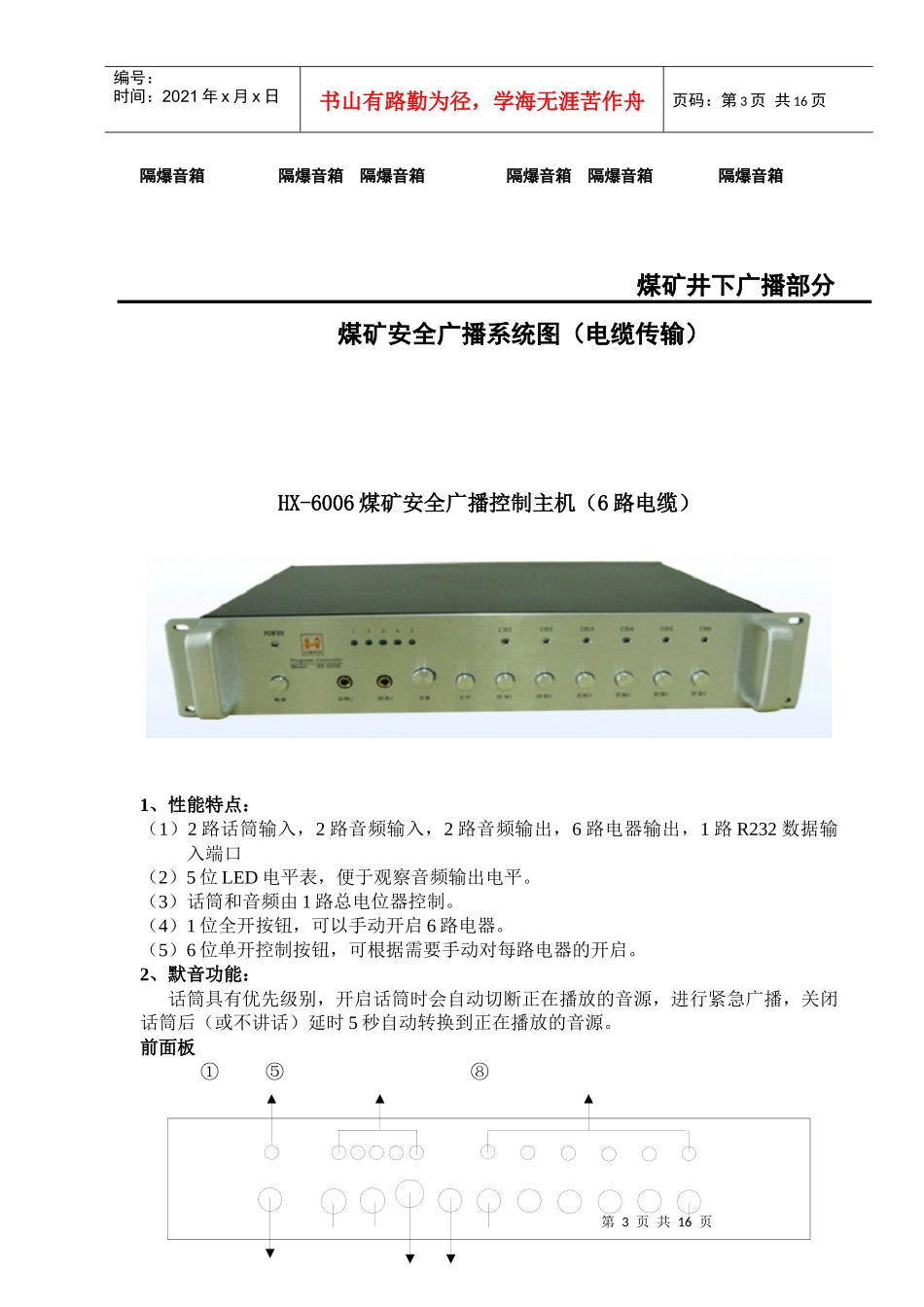

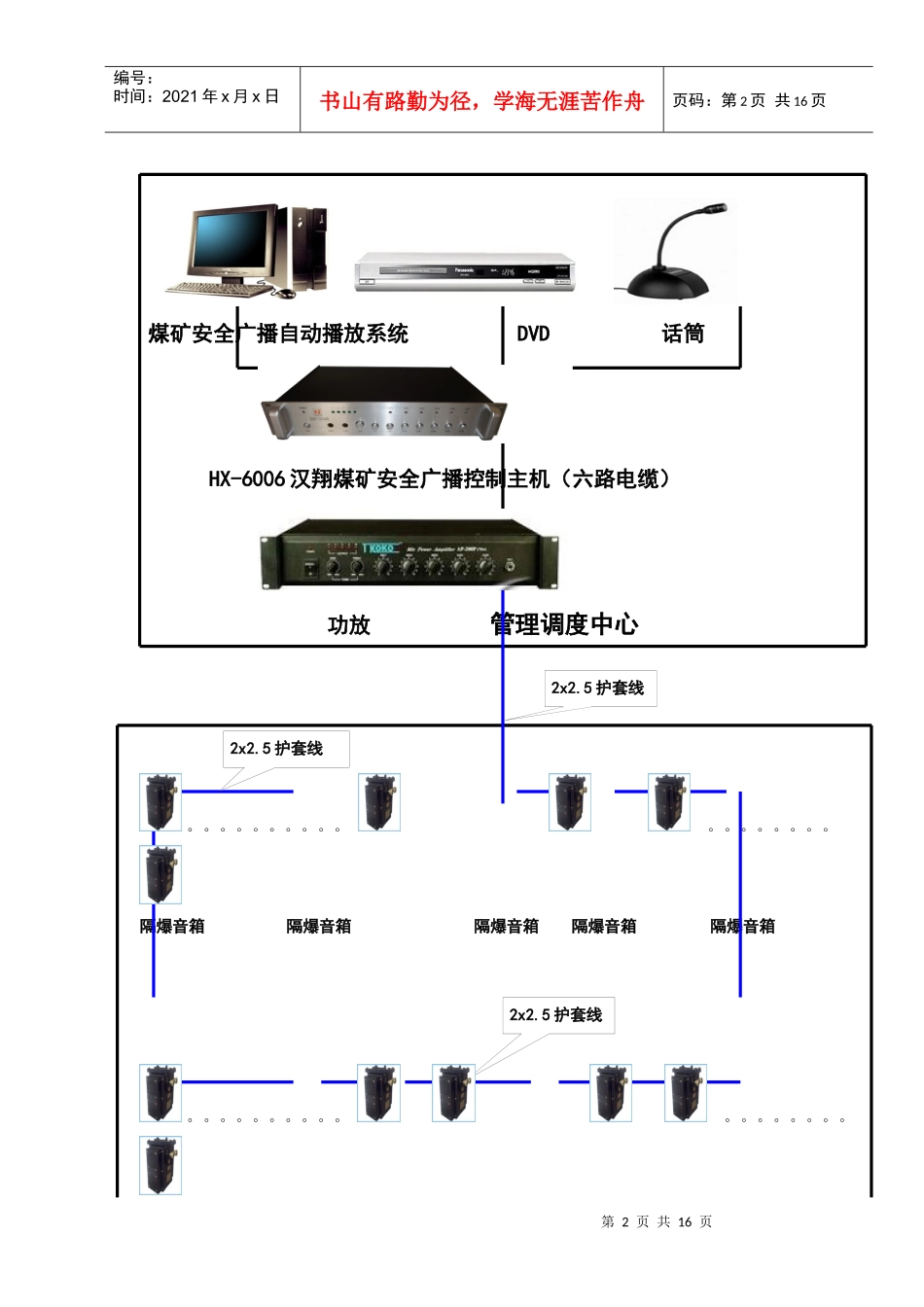

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页HX-6006煤矿安全智能广播系统电缆传输第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页煤矿安全广播自动播放系统DVD话筒HX-6006汉翔煤矿安全广播控制主机（六路电缆）功放管理调度中心。。。。。。。。。。。。。。。。。。隔爆音箱隔爆音箱隔爆音箱隔爆音箱隔爆音箱。。。。。。。。。。。。。。。。。。2x2.5护套线2x2.5护套线2x2.5护套线第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页隔爆音箱隔爆音箱隔爆音箱隔爆音箱隔爆音箱隔爆音箱煤矿井下广播部分煤矿安全广播系统图（电缆传输）HX-6006煤矿安全广播控制主机（6路电缆）1、性能特点：（1）2路话筒输入，2路音频输入，2路音频输出，6路电器输出，1路R232数据输入端口（2）5位LED电平表，便于观察音频输出电平。（3）话筒和音频由1路总电位器控制。（4）1位全开按钮，可以手动开启6路电器。（5）6位单开控制按钮，可根据需要手动对每路电器的开启。2、默音功能：话筒具有优先级别，开启话筒时会自动切断正在播放的音源，进行紧急广播，关闭话筒后（或不讲话）延时5秒自动转换到正在播放的音源。前面板①⑤⑧第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页②③④⑥⑦①、电源指示灯②、电源开关③、2路话筒输入④、总音量控制⑤、LED输出电平及失真指示⑥、全开控制按钮⑦、6路单开控制按钮⑧、6路电器指示灯后面板①、2路音频输入端口。②、R232数据端口③、2路音频输出端口。④、6路电器输出端口⑤、220V交流电源，内置保险丝。安装注意事项：1.本主机6路电器均能最大承受1KW负载，如负载过重请配合交流接触器使用，否则会损坏主机。2.如果需要自动控制，此主机应长期供电。3.所有设备连接后检查无误方可接通电源。设备连接图：①②③④⑤第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页技术技术参数：电源AC220V～240V/50～60HZ输出阻抗600Ω(775mv0db）非平衡输入阻抗10KΩ（-6db～+3db）非平衡频率响应50HZ～20KHZ信噪比≥80db谐波失真<0.1%电气指标1KHZ时工作环境温度-10℃～+50℃工作环境湿度0～95%不冷凝尺寸（mm）482×380×88mm（长×宽×高）电脑音源或其它音源输入电脑232端口功放1功放2功放1功放2其它设备电源控制电源AC220V第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页KYXB-127Ⅲ型矿用隔爆兼本安型音箱（电缆传输音箱）一、产品概述KYXB-127Ⅲ型矿用隔爆兼本安型音箱（电缆传输音箱）为煤矿、冶金、矿山行业专用音响产品，适用于矿山井下人行道、停车场、休息室等场所。通过前置功放或其它音频播放设备，将音频信号传输到该设备，为井下工人提供音乐与安全知识教育。从而提高煤矿安全生产意识，丰富职工的文化生活。该产品采用进口大功率立体声高保真音频功放芯片精心设计，具有音质优美动听、使用寿命长、安全可靠等优点，是矿山井下进行普及安全教育，丰富职工文化生活的理想产品。二、使用环境条件a)环境温度：0℃～+40℃；b)平均相对湿度：不大于95%（＋25℃）；c)大气压力：80kPa～106kPa；d)无显著振动和冲击的场合；e)煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。三、防爆型式及标志1、防爆型式：矿用隔爆兼本安型第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页2、防爆标志：Exd[ib]I3、产品名称及型号KYXB-127主参数：额定工作电压主要特征代号：隔爆兼本安型音箱产品类型代号：矿用设备四、执行标准：Q/HX-001-2008KYXB-127矿用隔爆兼本安型音箱五、基本参数：a)额定工作电压：AC70V～100Vb)额定工作电流：590mAc)额定功率：20Wd)频率响应：60Hz～18kHz；e)信噪比：85dBf)声级强度：输入1kHz信号，在50米范围声级强度不小于85dB(A)g)外形尺寸：296×282×272（mm）（长...
