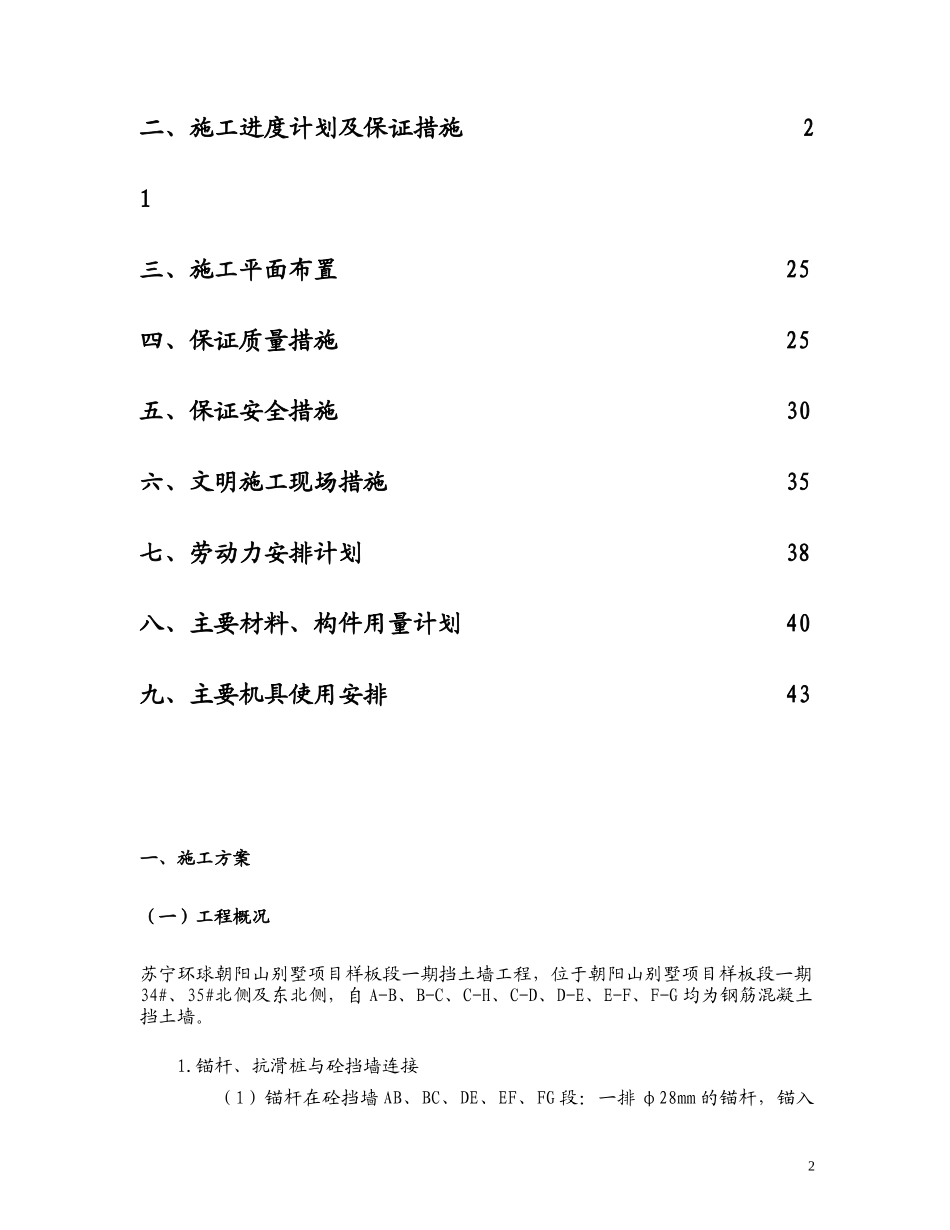

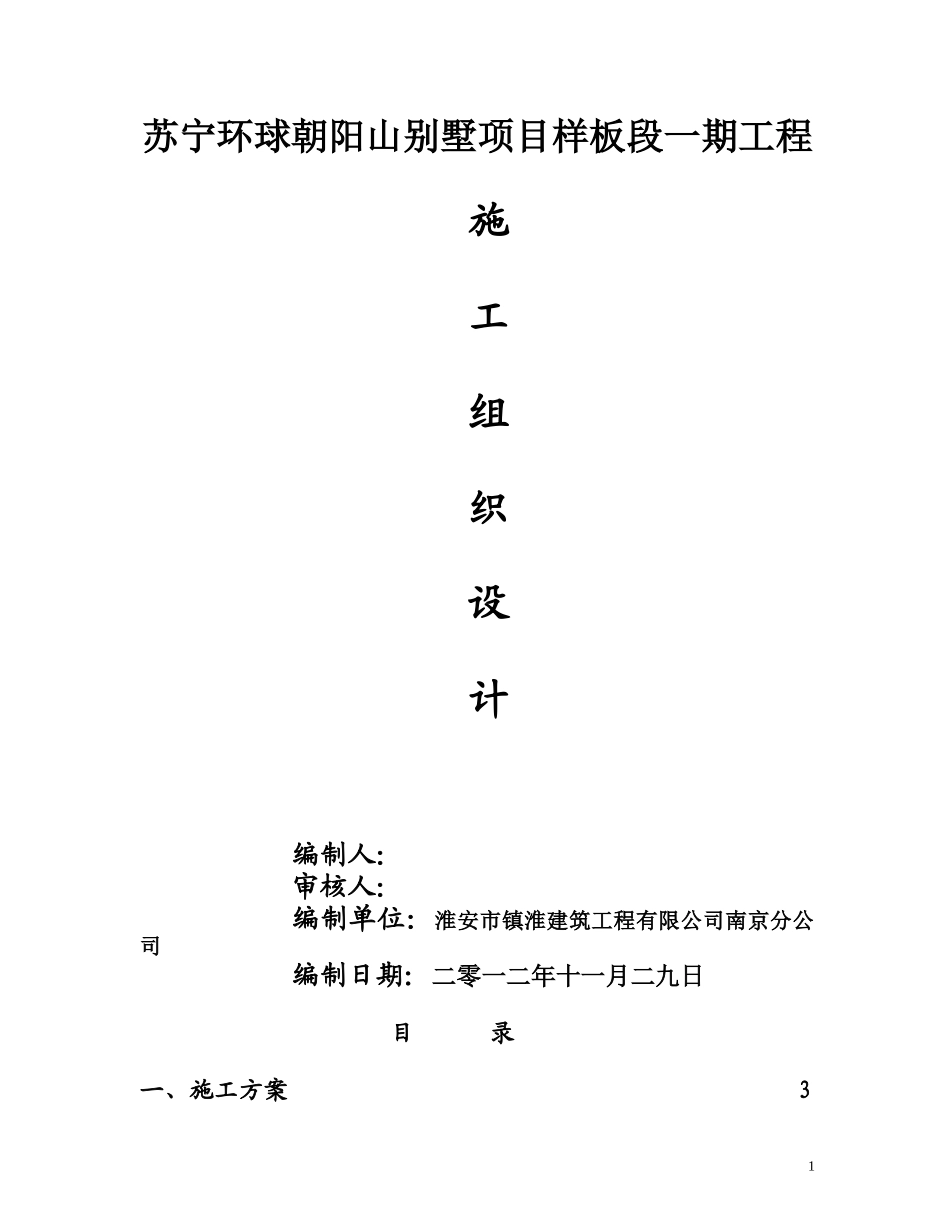

苏宁环球朝阳山别墅项目样板段一期工程施工组织设计编制人：审核人：编制单位：淮安市镇淮建筑工程有限公司南京分公司编制日期：二零一二年十一月二九日目录一、施工方案31二、施工进度计划及保证措施21三、施工平面布置25四、保证质量措施25五、保证安全措施30六、文明施工现场措施35七、劳动力安排计划38八、主要材料、构件用量计划40九、主要机具使用安排43一、施工方案（一）工程概况苏宁环球朝阳山别墅项目样板段一期挡土墙工程，位于朝阳山别墅项目样板段一期34#、35#北侧及东北侧，自A-B、B-C、C-H、C-D、D-E、E-F、F-G均为钢筋混凝土挡土墙。1.锚杆、抗滑桩与砼挡墙连接（1）锚杆在砼挡墙AB、BC、DE、EF、FG段：一排φ28mm的锚杆，锚入2深度为9m,锚杆间距2000mm，孔经D=150mm，以45°向下倾斜成孔安装，M30砂浆注浆。其中在砼挡土墙CH段无锚杆、无人工挖孔桩（墩），FG段无人工挖孔桩（墩），EF段砼挡土墙（挡墙高度小于3.0m高取消人工挖孔桩（墩）），CD段为三排锚杆，第一排和第三排锚入深度为9m，第二排锚入深度为12m，φ28mm的锚杆,锚杆间距均为2000mm，孔径均为D=150mm,以45°向下倾斜成孔安装，M30砂浆注浆.(人工挖孔桩（墩）高度除CD段为4500mm，其余有人工挖孔桩（墩）处均为3000mm)。AB段锚杆成孔深度为L=9000（锚杆承载力为140KN）BC段锚杆成孔深度为L=9000（锚杆承载力为140KN）CD段锚杆成孔深度为L=9000（L=12000）（锚杆承载力为140KN（186KN））DE段锚杆成孔深度为L=9000(锚杆承载力为140KN）EF段锚杆成孔深度为L=9000（锚杆承载力为140KN）FG段锚杆成孔深度为L=9000（锚杆承载力为140KN）CH段无锚杆（2）锚杆与砼挡墙的连接，标高、同锚杆配筋见设计图。（3）人工挖孔桩（墩）与砼挡墙地板连接要求详见设计图。2.排水工程（1）在砼挡墙墙身设φ100PVC排水管，外斜5%，孔径为100mm间距2m，上下交错成梅花状布置，当墙体强度达到70%后方可施工碎石反滤层，碎石以40-60mm,反滤层底部设置400mm厚粘土隔水层，最低一排泄水孔高出地面300mm，以减少挡墙内土方的含水率。3.钢筋混凝土挡土墙：1.钢筋混凝土挡土墙设计使用年限为永久年限，坡工程安全等级为二级,工程重要性系数1.0.2.砼挡墙基础设置抗滑桩（墩）.3.基础及挡土墙砼为C30，抗滑桩砼为C30，护壁砼为C15。4.钢筋：HRB335，HRB400钢筋保护层厚度为：基础50mm，墙板、扶肋为25mm。5.挡土墙每隔15m设一道伸缩缝，缝宽20-30mm，采用沥青杉板塞缝。7.回填土回填时必须在混凝土强度达到70%时方可回填填料，填料应选择级配3良好的碎石土，分层夯实，压实系数大于等于0.93。（二）、编制说明1、编制依据本基坑支护工程施工组织设计主要编制依据：江苏建材地质工程勘察院提供的《苏宁环球朝阳山项目一期岩土工程勘察报告》江苏建材地质工程勘察院提供的《NO.2009G37地块一期挡土墙及边坡岩土工程补充勘察报告》建设单位提供的景观施工图国家标准《建筑边坡工程技术规范》（GB50330-2002）国家标准《混凝土结构设计规范》（GB50010-2010）国家标准《建筑地基基础设计规范》（GB50007-2011）国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）协会标准《岩土锚杆（索）技术规程》（CECS22:2005）《建筑抗震设计规范》（GB50011-2010）国家标准设计图集《挡土墙》（04J008）国家、行业及地方现行的其它有效设计标准、规范、规程和标准图集2、编制原则（1）遵循设计文件及合同的原则：严格按照文件中有关工期、质量、安全、环保等要求编制施工组织设计，确保业主各项要求均得到满足。（2）遵循设计文件的原则：深刻理解领会设计意图，掌握设计标准，严格按设计原则编制施工组织设计，使选定的施工方法和工艺达到设计标准满足设计要求。（3）遵循现行施工技术规范和验收标准的原则：严格按照施工技术规范和验收标准制定各项质量保证措施，确保实现创优目标。4（4）遵循质量安全、工期并重的原则：视质量为生命，视安全为使命，工期为命令，注重发挥科学技术在施工中的先导和保障作用，投入精锐的专业施工队伍和精良的机械设备，加大技术创新力度，采取有效的管理手段，确保工期、质量、安全协调一致。（5）遵循“...
