桥梁工程毕业设计——预应力混凝土简支T型梁桥VIP免费

桥梁工程毕业设计——预应力混凝土简支T型梁桥_第1页
1/101
桥梁工程毕业设计——预应力混凝土简支T型梁桥_第2页
2/101
桥梁工程毕业设计——预应力混凝土简支T型梁桥_第3页
3/101

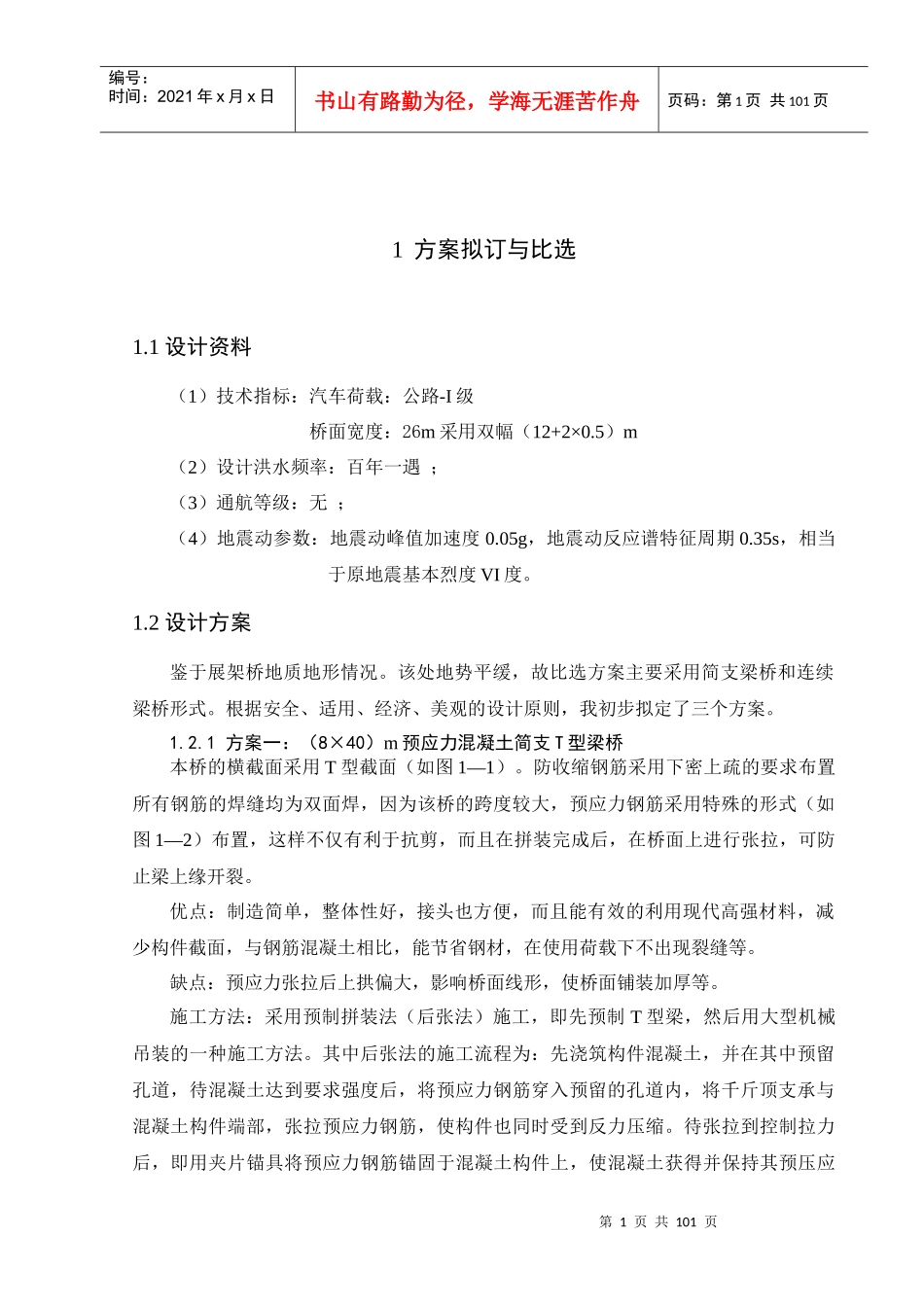

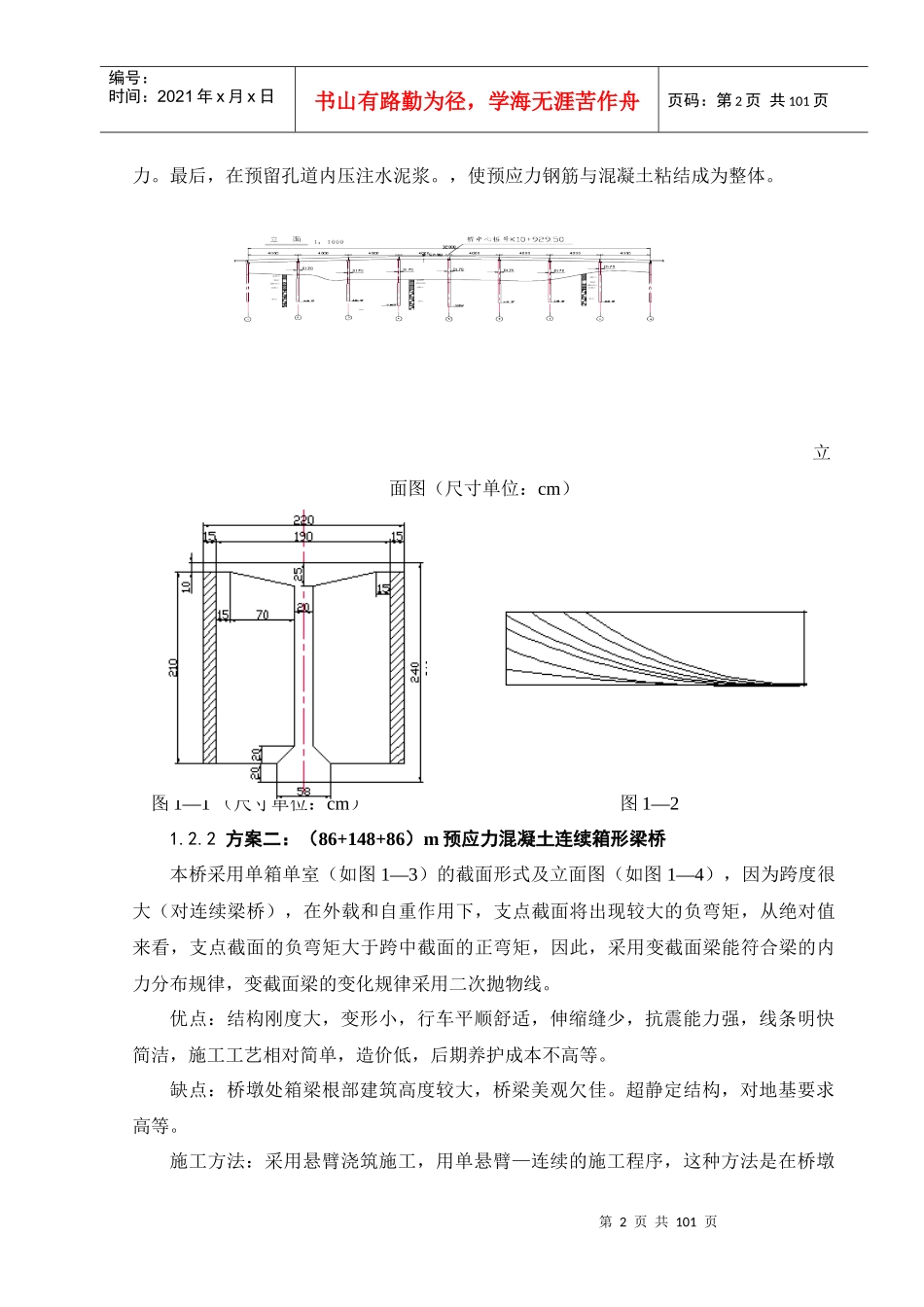

第1页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共101页1方案拟订与比选1.1设计资料(1)技术指标:汽车荷载:公路-I级桥面宽度:26m采用双幅(12+2×0.5)m(2)设计洪水频率:百年一遇;(3)通航等级:无;(4)地震动参数:地震动峰值加速度0.05g,地震动反应谱特征周期0.35s,相当于原地震基本烈度VI度。1.2设计方案鉴于展架桥地质地形情况。该处地势平缓,故比选方案主要采用简支梁桥和连续梁桥形式。根据安全、适用、经济、美观的设计原则,我初步拟定了三个方案。1.2.1方案一:(8×40)m预应力混凝土简支T型梁桥本桥的横截面采用T型截面(如图1—1)。防收缩钢筋采用下密上疏的要求布置所有钢筋的焊缝均为双面焊,因为该桥的跨度较大,预应力钢筋采用特殊的形式(如图1—2)布置,这样不仅有利于抗剪,而且在拼装完成后,在桥面上进行张拉,可防止梁上缘开裂。优点:制造简单,整体性好,接头也方便,而且能有效的利用现代高强材料,减少构件截面,与钢筋混凝土相比,能节省钢材,在使用荷载下不出现裂缝等。缺点:预应力张拉后上拱偏大,影响桥面线形,使桥面铺装加厚等。施工方法:采用预制拼装法(后张法)施工,即先预制T型梁,然后用大型机械吊装的一种施工方法。其中后张法的施工流程为:先浇筑构件混凝土,并在其中预留孔道,待混凝土达到要求强度后,将预应力钢筋穿入预留的孔道内,将千斤顶支承与混凝土构件端部,张拉预应力钢筋,使构件也同时受到反力压缩。待张拉到控制拉力后,即用夹片锚具将预应力钢筋锚固于混凝土构件上,使混凝土获得并保持其预压应第2页共101页第1页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共101页力。最后,在预留孔道内压注水泥浆。,使预应力钢筋与混凝土粘结成为整体。立面图(尺寸单位:cm)图2图1图1—1(尺寸单位:cm)图1—21.2.2方案二:(86+148+86)m预应力混凝土连续箱形梁桥本桥采用单箱单室(如图1—3)的截面形式及立面图(如图1—4),因为跨度很大(对连续梁桥),在外载和自重作用下,支点截面将出现较大的负弯矩,从绝对值来看,支点截面的负弯矩大于跨中截面的正弯矩,因此,采用变截面梁能符合梁的内力分布规律,变截面梁的变化规律采用二次抛物线。优点:结构刚度大,变形小,行车平顺舒适,伸缩缝少,抗震能力强,线条明快简洁,施工工艺相对简单,造价低,后期养护成本不高等。缺点:桥墩处箱梁根部建筑高度较大,桥梁美观欠佳。超静定结构,对地基要求高等。施工方法:采用悬臂浇筑施工,用单悬臂—连续的施工程序,这种方法是在桥墩第3页共101页第2页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共101页两侧对称逐段就地浇筑混凝土,待混凝土达到一定强度后,张拉预应力筋,移动机具、模板继续施工。图1—4(尺寸单位:cm)图1—3(尺寸单位:cm)1.2.3方案三:(16×20)m预应力混凝土空心板桥本桥横断面采用17块中板(如图1—5、图1—6)和2块边板(如图1—7、图1—8)优点:预应力结构通过高强钢筋对混凝土预压,不仅充分发挥了高强材料的特性而且提高了混凝土的抗裂性,促使结构轻型化,因而预应力混凝土结构具有比钢筋混凝土结构大得多的跨越能力。采用空心板截面,减轻了自重,而且能充分利用材料,构件外形简单,制作方便,方便施工,施工工期短,而且桥型流畅美观。缺点:行车不顺,同时桥梁的运营养护成本在后期较高。施工方法:采用预置装配(先张法)的施工方法,先张法预制构件的制作工艺是在浇筑混凝土之前先进行预应力筋的张拉,并将其临时固定在张拉台座上,然后按照支立模板——钢筋骨架成型——浇筑及振捣混凝土——养护及拆除模板的基本施工工艺,待混凝土达到规定强度,逐渐将预应力筋松弛,利用力筋回缩和与混凝土之间的第4页共101页第3页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共101页黏结作用,使构件获得预应力。图1—5.中板跨中截面图(尺寸单位:cm)图1—6、中板支点截面(尺寸单位:cm)图1—7.边板跨中截面(尺寸单位:cm)图1—8.边板支点截面(尺寸...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

桥梁工程毕业设计——预应力混凝土简支T型梁桥
