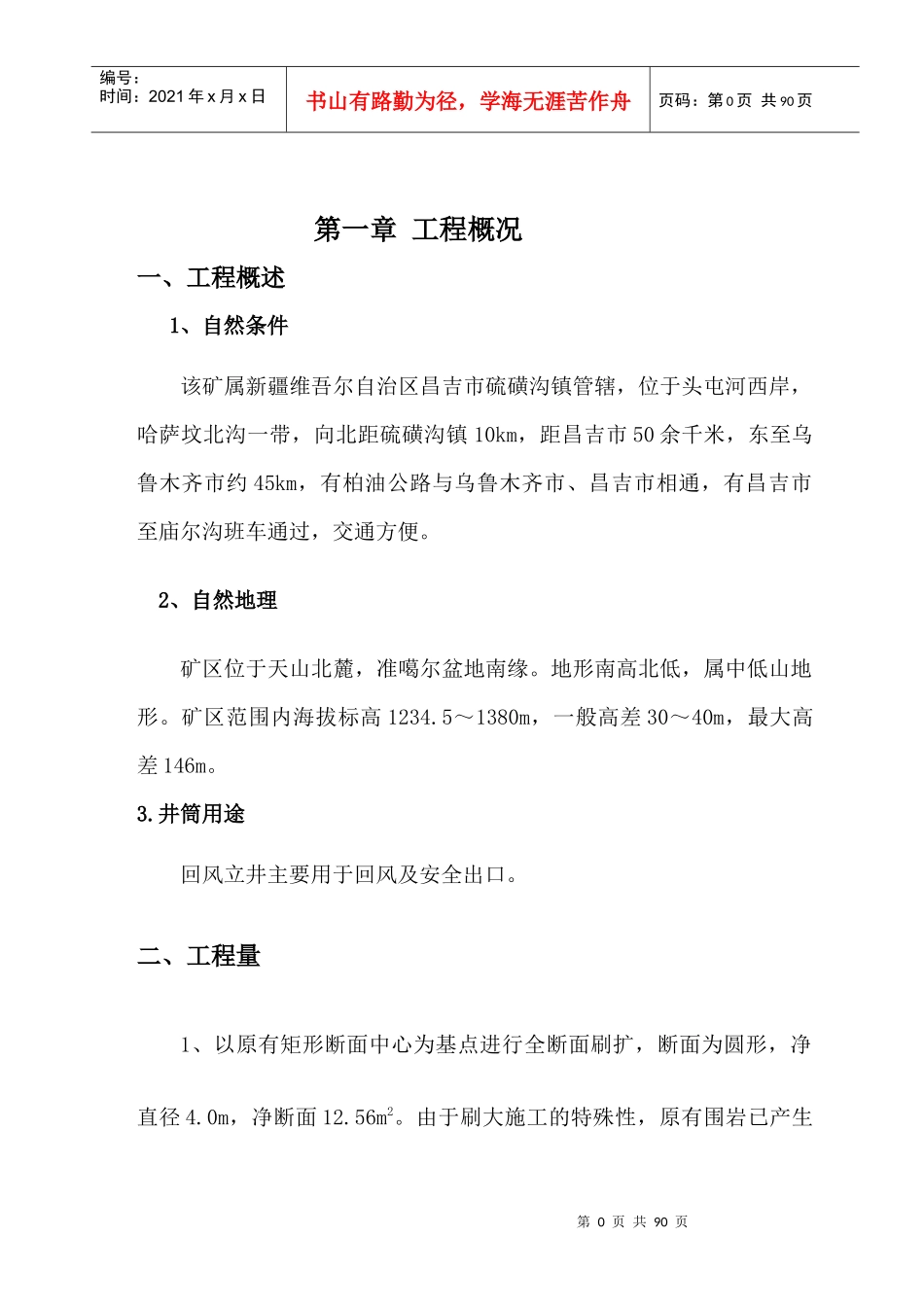

第0页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共90页第一章工程概况一、工程概述1、自然条件该矿属新疆维吾尔自治区昌吉市硫磺沟镇管辖，位于头屯河西岸，哈萨坟北沟一带，向北距硫磺沟镇10km，距昌吉市50余千米，东至乌鲁木齐市约45km，有柏油公路与乌鲁木齐市、昌吉市相通，有昌吉市至庙尔沟班车通过，交通方便。2、自然地理矿区位于天山北麓，准噶尔盆地南缘。地形南高北低，属中低山地形。矿区范围内海拔标高1234.5～1380m，一般高差30～40m，最大高差146m。3.井筒用途回风立井主要用于回风及安全出口。二、工程量1、以原有矩形断面中心为基点进行全断面刷扩，断面为圆形，净直径4.0m，净断面12.56m2。由于刷大施工的特殊性，原有围岩已产生第1页共90页第0页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页裂隙，因此设计采用混凝土浇筑支护，支护厚度不小于300mm，混凝土不小于C25。2井筒特征：井筒净直径Φ4.0m，净断面12.56m2，井筒毛径：表土及风化段0.00至-1.50m为5.20m；掘进断面：表土及风化基岩段0至-1.50支护厚度为600mm，混凝土强度C30。井深177.5m，井口标高+1302m，井底标高+1124.5m。装备钢梯子间，担负井下全部的回风任务，并作为井下一个安全出口，（风井井筒设计参数见表3-2-1）3、与井筒相关的工程有风硐、安全出口、井筒防爆门及基础和井底连接处。风硐净宽2.8m，净高2.8m，钢筋砼结构，支护厚度300mm，砼强度等级C30，倾角45°，井壁开口处底板绝对标高+1292.2m。3.安全出口净宽1.5m，净高2m，砌碹支护，支护厚度250mm，砼强度等级C30，倾角0°和30°，井壁开口处底板绝对标高+1274.2m，工程量18m。三、施工工期安排第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页1、单进指标本工程建设工期预计为142d，施工准备期30d，井口锁口、风硐及安全出口工期20天，正式刷扩工期92d，针对本工程的特点，精心组织，加强技术管理和指导，科学施工，合理安排，确保优质、快速地完成，施工任务。2、总工期复工拟定于2013年5月10日前进行开工，2013年9月17日完工，建井总工期142d。四、编写依据1、本规程根据《新疆哈密矿务局勘察设计院》设计的回风立井平、剖、断面图进行编制（S1821-118-01）。2、《矿山井巷工程施工及验收规范》（GBJ213-90）。3、《煤矿井巷工程质量检验评定标准》（MT5009-94）。4、《混凝土工程施工质量验收规范》（GB50204-2002）。5、《煤矿安全规程》[2010]；6、《建设工程监理规范》（GB50319-2000）；7、国家、省市和行业相关法律、法规、规范要求8、昌吉市福江煤矿生产地质报告。第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页回风井主要技术特征表1-1井筒顺号井筒特征单位数量备注风井井筒1井口坐标Xm4836578.000Ym29510705.000井口设计标高m+1302.50井底水平标高m+1125.002井筒净直径m4.03井筒净断面m212.564倾角°90°0’0”5方位角°90°0’0”6表土厚度m2.5m7支护方式表土及风化基岩段钢筋砼30m基岩段砼149m8支护段表土及风化基岩段m300~30m基岩段m14930~第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页长179m9井壁厚度表土及风化基岩段mm600基岩段mm30010毛净断面表土及风化基岩段m221.23基岩段m216.611井筒全深m179锁口1风硐m15断面参数以施工图为准2安全出口m18断面参数以施工图为准3水平井底连接处m断面参数以施工图为准第二章地质情况概述及测量工作一、区域水文地质特征矿区位于天山北麓、准噶尔盆地南缘，乌鲁木齐山前凹陷的头屯河第5页共90页第4页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共90页中游河谷西岸。区内属大陆性干旱～半干旱气候，夏季及秋初温和多雨，冬季严寒。气温年变幅54℃，最高气温超过27℃，最低气温近-27℃，雨季多在7～8月，以阵雨为主，平均年降雨量243mm，年蒸发量高达2187mm,年最大冻土深度约为1m。春季为风季，风向以西南风为主，最大风速4...
