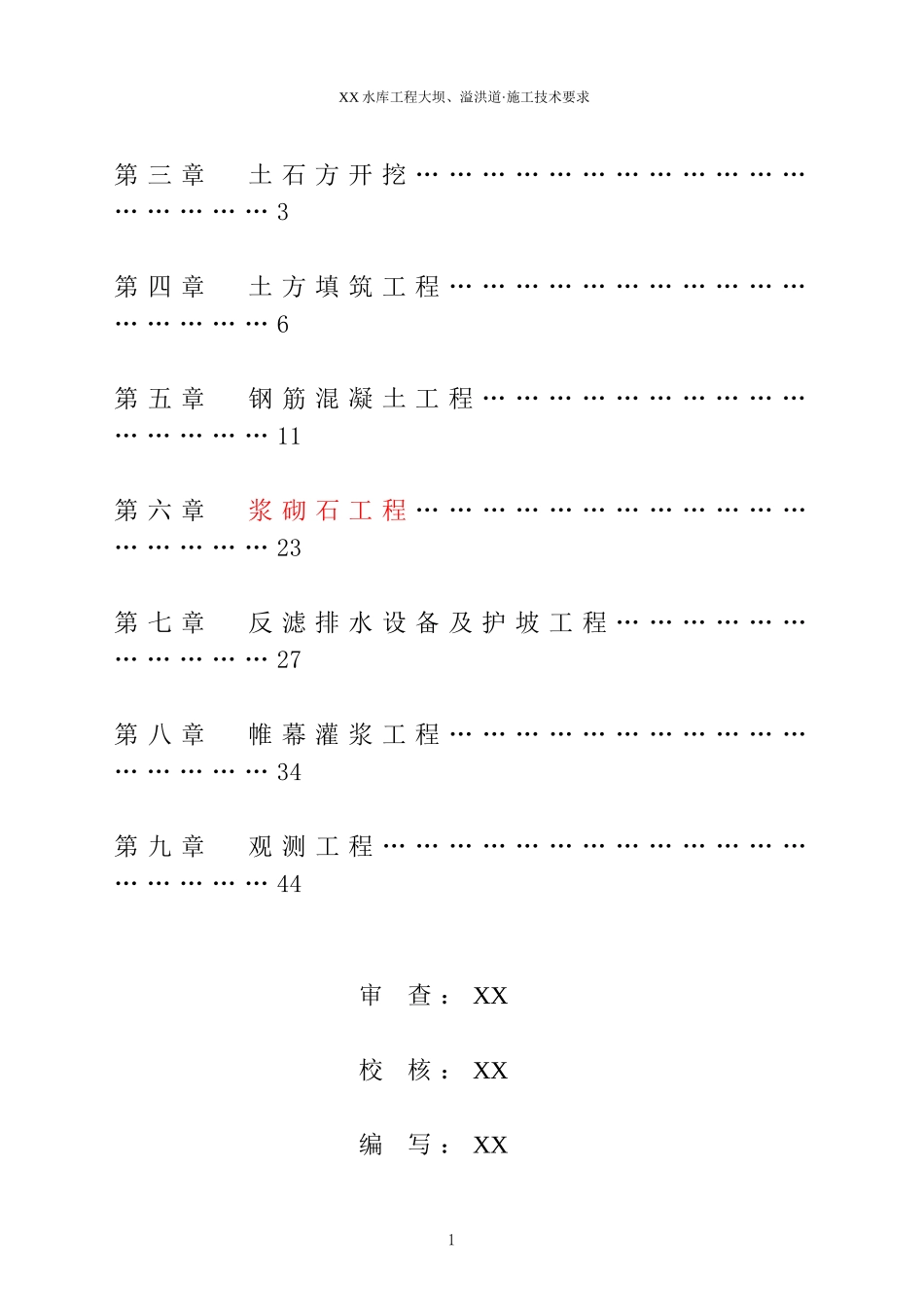

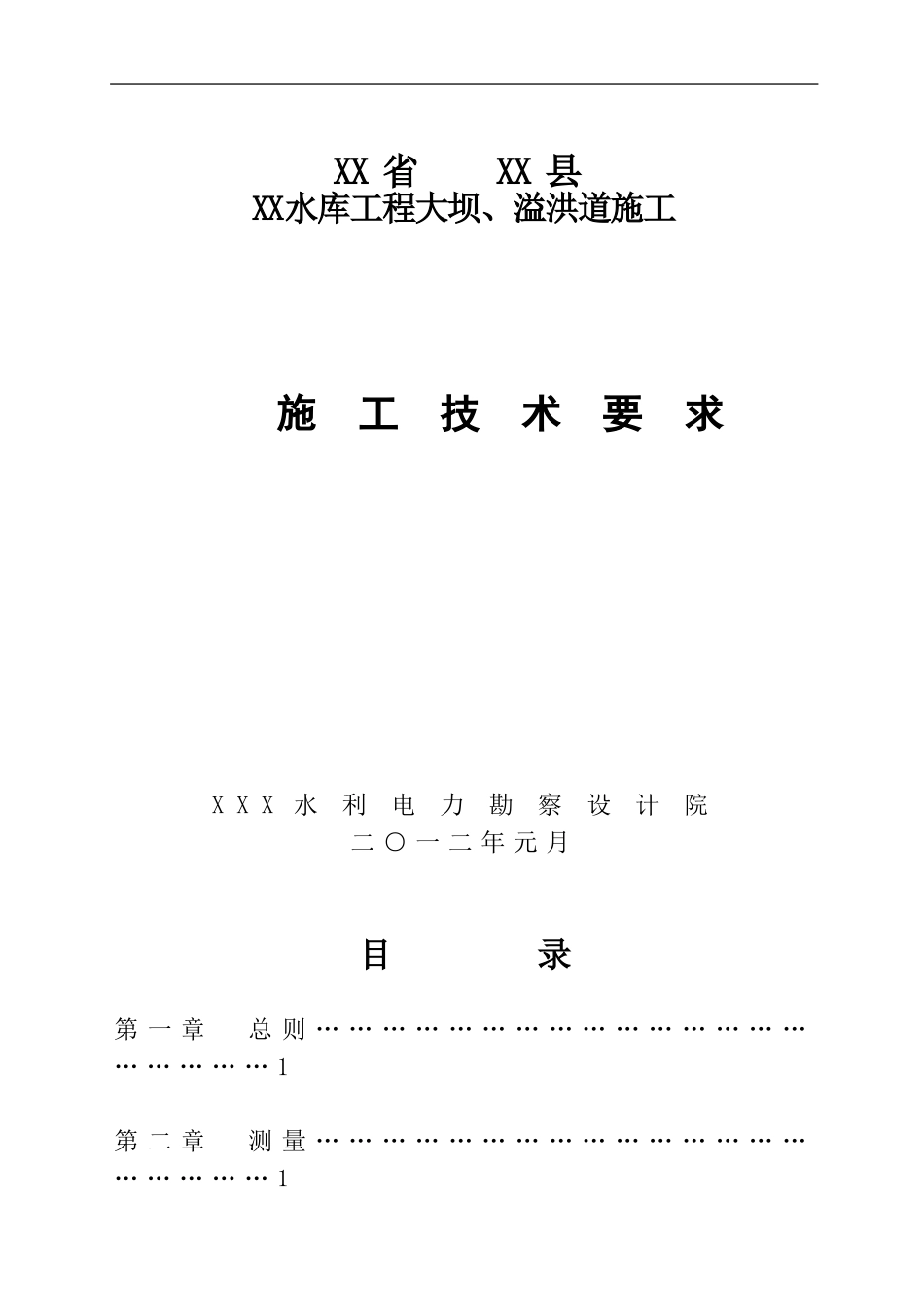

XX省XX县XX水库工程大坝、溢洪道施工施工技术要求XXX水利电力勘察设计院二○一二年元月目录第一章总则……………………………………………………1第二章测量……………………………………………………1XX水库工程大坝、溢洪道·施工技术要求第三章土石方开挖……………………………………………3第四章土方填筑工程…………………………………………6第五章钢筋混凝土工程………………………………………11第六章浆砌石工程……………………………………………23第七章反滤排水设备及护坡工程……………………………27第八章帷幕灌浆工程…………………………………………34第九章观测工程………………………………………………44审查：XX校核：XX编写：XX1第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页第一章总则1.1本施工技术要求适用于XX县XX水库大坝、溢洪道施工，除按设计图纸和有关规程规范施工外，必须遵守本要求的各项规定。1.2承包人应按本要求制定完善的施工计划，严格控制施工质量，使其满足设计要求并符合国家有关规范规定的标准。1.3施工中如发现本要求有不妥之处，或与实际情况有出入时，经监理单位、建设单位核实审查后可会同设计单位研究修改，并以书面通知为准。第二章测量2.1施工测量应按水利部颁发的《水利水电工程施工测量规范》（SL52—93）中的有关要求执行。2.2承包人应根据设计单位（监理人）提供的三角网点和水准网点研究设置自己的控制点这些增设的控制点必须吻合设计单位提供的三角网点和水准网点的基本数据，并应满足规范规定的测量精度。2.3承包人应负责保护和保存好全部三角网点、水准点和自己增设的控制点，使之容易进入视线，并防止移动和损坏。2.4承包人应根据设计单位（监理人）提供第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页的三角网点和水准网点精确的测定建筑物的位置，进行施工放样和完成全部测量数据的计算工作。并在开工前通知监理人对施工的建筑物实地放样成果进行复核，经监理人批准后才能进行施工。施工单位对其放线的准确性负全责。2.5施工平面控制测量技术要求：（1）平面控制测量系统应尽量布设成闭合导线，通视条件不好、难以形成闭合环的，可布设成复测支导线。导线测量的精度应不低于测量规范中二级导线的精度。（2）导线点应设在通视良好、地基稳固、易于保存的地方，最好是埋置混凝土桩，并有点位中心标志和科学编号。（3）导线点间距以200～300m为宜。当施工单位不拥有测距仪或全站仪时，导线点间距不应大于100m。（4）一般情况下，导线闭合差可通过简易平差处理。2.6施工高程控制测量技术要求：（1）施工高程控制点按四等水准测量精度要求，以直接水准测量方法测定。（2）水准测量线路应布设成闭合环，或进行往返测量。（3）水准点位应设在地基牢固和易于保存的地方。能利用导线点同时作为水准点的，应尽量利用导线点，以方便使用。（4）高程闭合差可采用简易平差处理。2.7施工平面控制和高程控制测量成果，必第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页须报监理单位审查复核，经监理单位批准后方可使用。施工单位应保护好所有测量控制点。如发现控制点遭受破坏，应立即向监理站报告，并根据施工需要，按测量监理工程师认可的方案局部恢复或整体重建。恢复或重建的控制测量成果同样须报监理批准。2.8施工放样测量：（1）工程施工放样测量工作必须以监理批准的导线点、水准点为基准。凡不是以监理批准的水准点为基准所进行的测量工作及其成果资料，均视为无效。（2）施工单位任何测量数据都必须通过校核条件（如正倒镜读数、变动仪器高读数、移动仪器高读数、复测、验算、对算等）进行自我校核。凡未经自我校核的测量、计算数据均视为无效。（3）施工放样测量精度要求：①大坝工程基线相对于邻近基本控制点，平面位置允许误差±30～±50mm，高程允许误差±30mm。高程负值不得连续出现，并不得超过总测点的30％。②大坝工程控制点相对设计的限值误差，平面为±50mm，高程为±30mm。（4）每个单元...
