武昌某电力电缆沟工程施工组织设计VIP免费

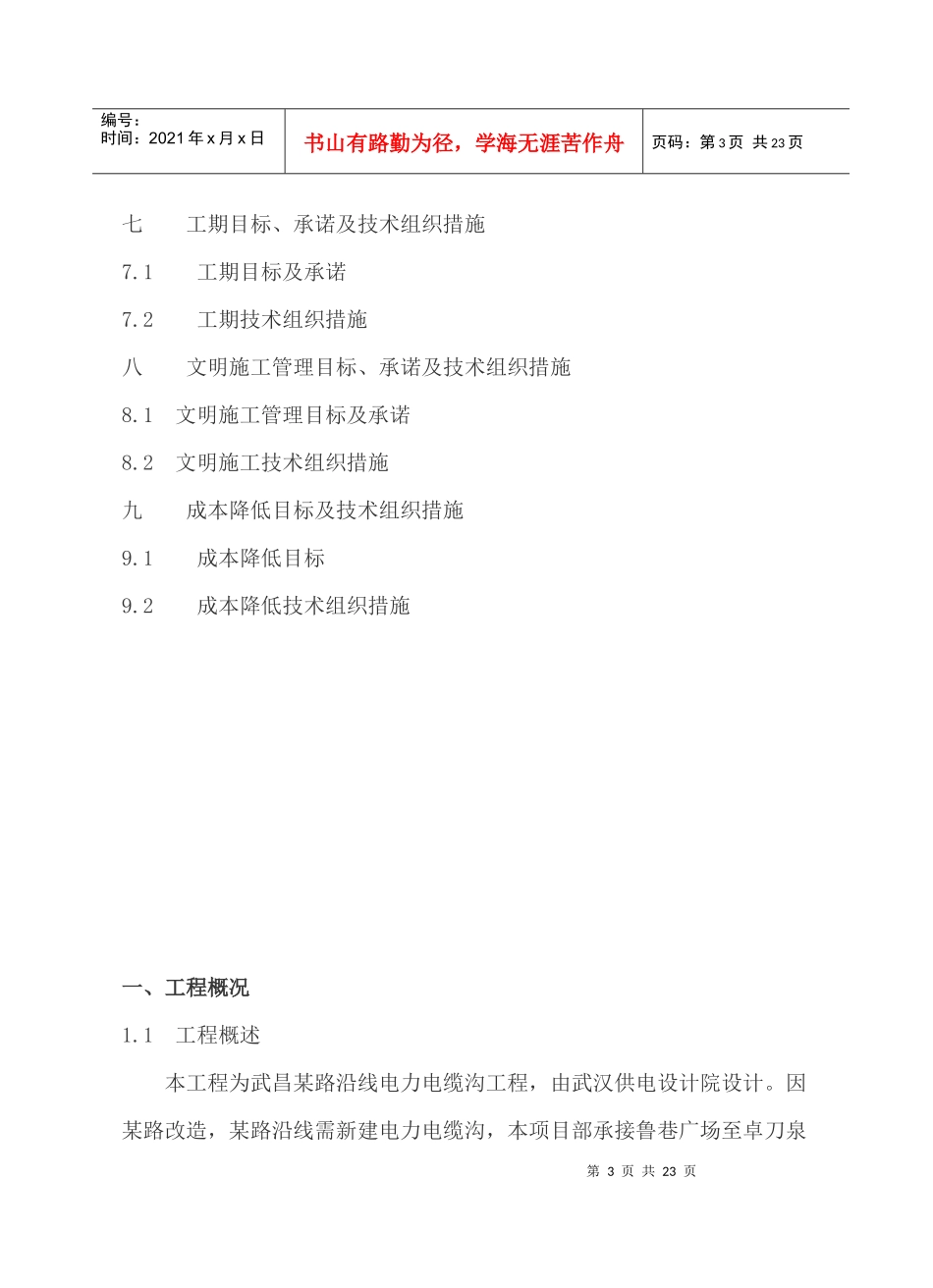

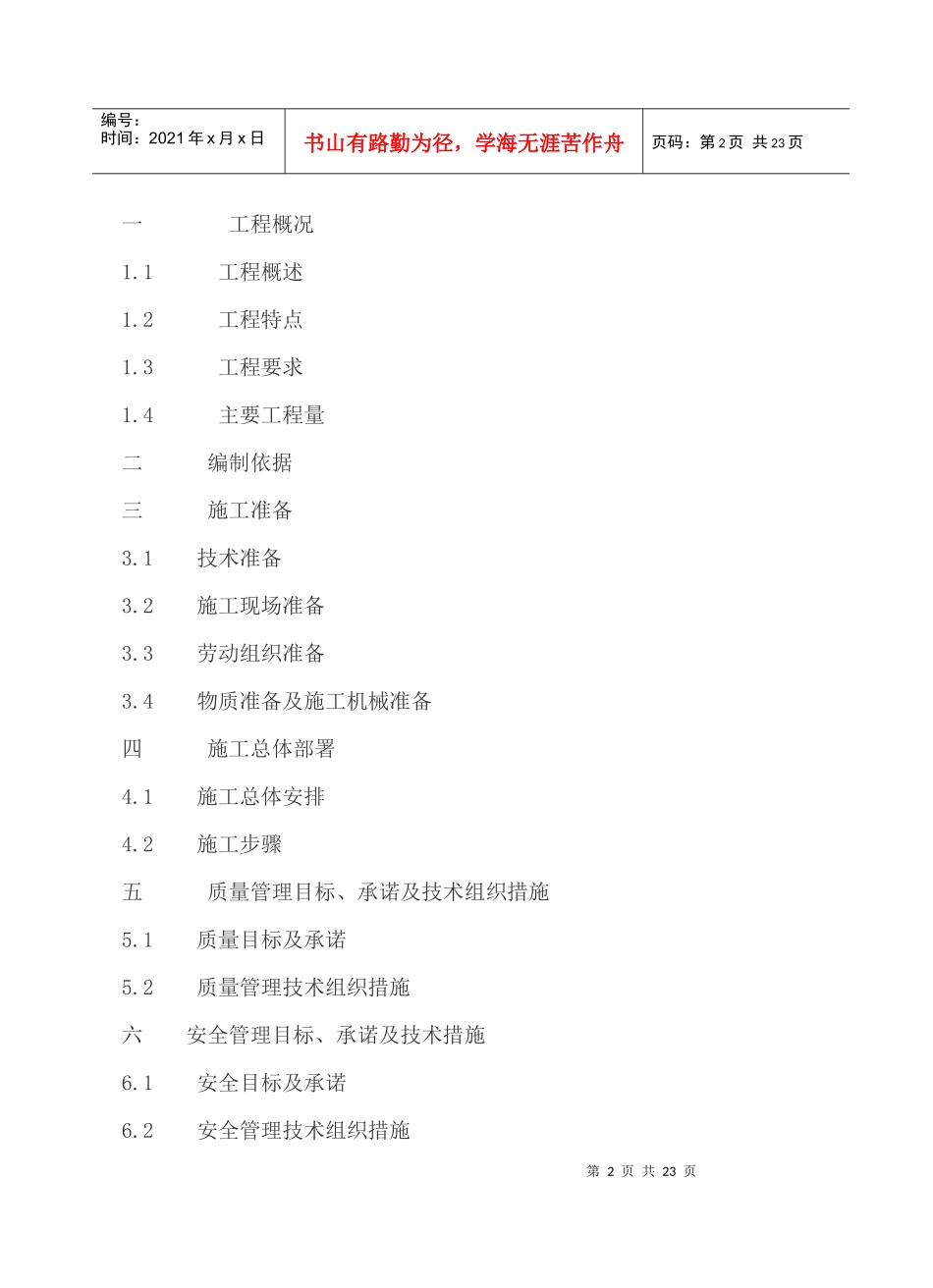

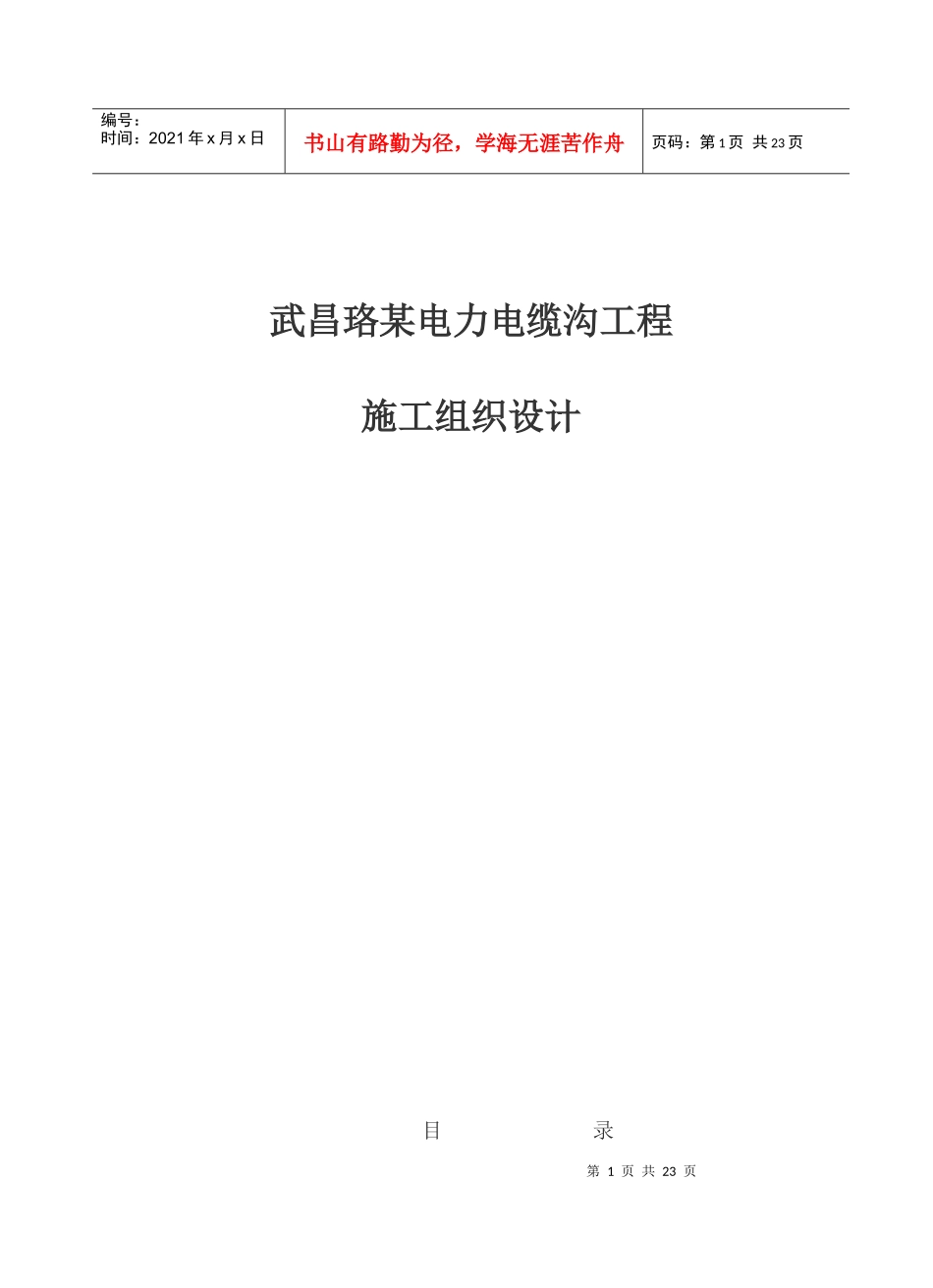

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页武昌珞某电力电缆沟工程施工组织设计目录第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页一工程概况1.1工程概述1.2工程特点1.3工程要求1.4主要工程量二编制依据三施工准备3.1技术准备3.2施工现场准备3.3劳动组织准备3.4物质准备及施工机械准备四施工总体部署4.1施工总体安排4.2施工步骤五质量管理目标、承诺及技术组织措施5.1质量目标及承诺5.2质量管理技术组织措施六安全管理目标、承诺及技术措施6.1安全目标及承诺6.2安全管理技术组织措施第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页七工期目标、承诺及技术组织措施7.1工期目标及承诺7.2工期技术组织措施八文明施工管理目标、承诺及技术组织措施8.1文明施工管理目标及承诺8.2文明施工技术组织措施九成本降低目标及技术组织措施9.1成本降低目标9.2成本降低技术组织措施一、工程概况1.1工程概述本工程为武昌某路沿线电力电缆沟工程，由武汉供电设计院设计。因某路改造，某路沿线需新建电力电缆沟，本项目部承接鲁巷广场至卓刀泉第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页路口方向电缆沟工程：道路南侧1623米，道路北侧面1028米。本工程以1.24m砖砌电缆沟、12孔管群、24孔管群和3.0mX1.5m电缆结合井为主。1.24m砖砌电缆沟墙体采用75＃砖、75＃混合砂浆砌筑，内壁原浆勾缝，盖板、压顶材料采用Ｃ25砼、A３F钢筋预制。电缆支架采用∠50X6角铁支架（热镀锌），沿电缆沟走向每隔800mm埋设，两边错开布置，并与电缆沟施工的同时埋设安装好，沟底按３‰朝集排水方向放坡，底板采用C10素砼；24孔管群采用PVC塑料管外包砼埋设，浇下层管位固定后再往上浇，直至顶部，塑料管每段的接头要错开布置，管群埋设好后，每个孔内预留＃８铁丝一根；3.0mX1.5m电缆结合井墙体采用75＃砖、75＃水泥砂浆砌筑，1：2水泥砂浆粉面厚20mm，盖板、压顶材料采用C20砼、A3F钢筋预制，底板采用C15素砼，所有沟内壁连接处墙体外角收圆，井深保证至下层管口底部≥250mm。1.2工程特点（1）本段施工面沿鲁巷广场至卓刀泉方向，正处闹市，车辆行人较多，需要特别注意安全文明施工。（2）经实测，现开挖断面与原电缆线、给排水管线等部分管线重叠，对施工中各项技术措施要求很高，因此给施工带来了一定的困难。（3）本工程开挖断面上有大量树木花草及店铺门面，施工中需业主与有关单位协助。1.3工程要求第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页（1）工期要求：开工时间为年12月15日，竣工时间为年2月28日，工期合计为76天。(２)工程质量要求：市政优良工程。1.4主要工程量(１)砖砌电缆沟：____m(２)砖砌电缆结合井：___座(３)12孔管群：___m(４)24孔管群：___m(５)沟槽土方挖方：____m３，回填方____m３二、编制依据(1)武汉供电设计院的施工图和设计说明。(2)武昌某路现场勘察资料及有关会议精神。(3)武汉市市政工程施工技术操作规程(WBM1-7-92)。(4)武汉市有关市政管理环境保护等地方性法规及规定。第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页三、施工准备3.1技术准备3.1.1图纸会审和技术交底由技术负责人组织项目经理部技术及管理人员熟悉图纸和有关设计资料，参加图纸会审，并对施工技术人员进行内部技术交底。3.1.2编制工程施工预算书以投标预算为基础，结合现场的拆迁、工程量变化等因素，重新编制施工第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页预算，用于直接指导施工、控制成本，以利于对工程的宏观控制和微观管理。3.1.3组织各种成品、半成品的预制和加工在工程施工前通知产品质量合格的厂家，提前进行成品、半成品的预制和加工。3.1.4组织各种原材料的材质试验、检测和计划供应各种原材料在工程施工前根据实际情况重新编制材料供应计划...
