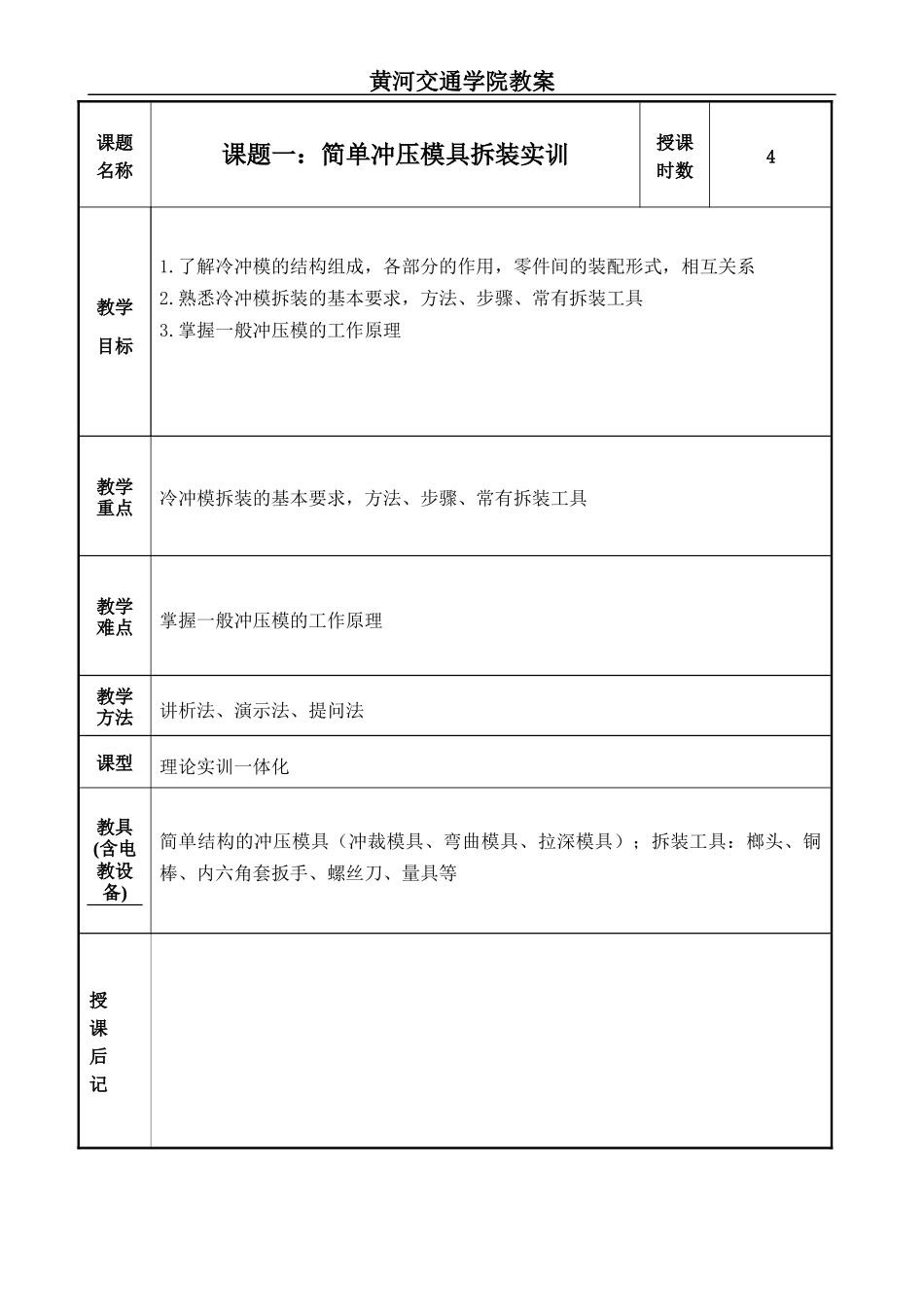

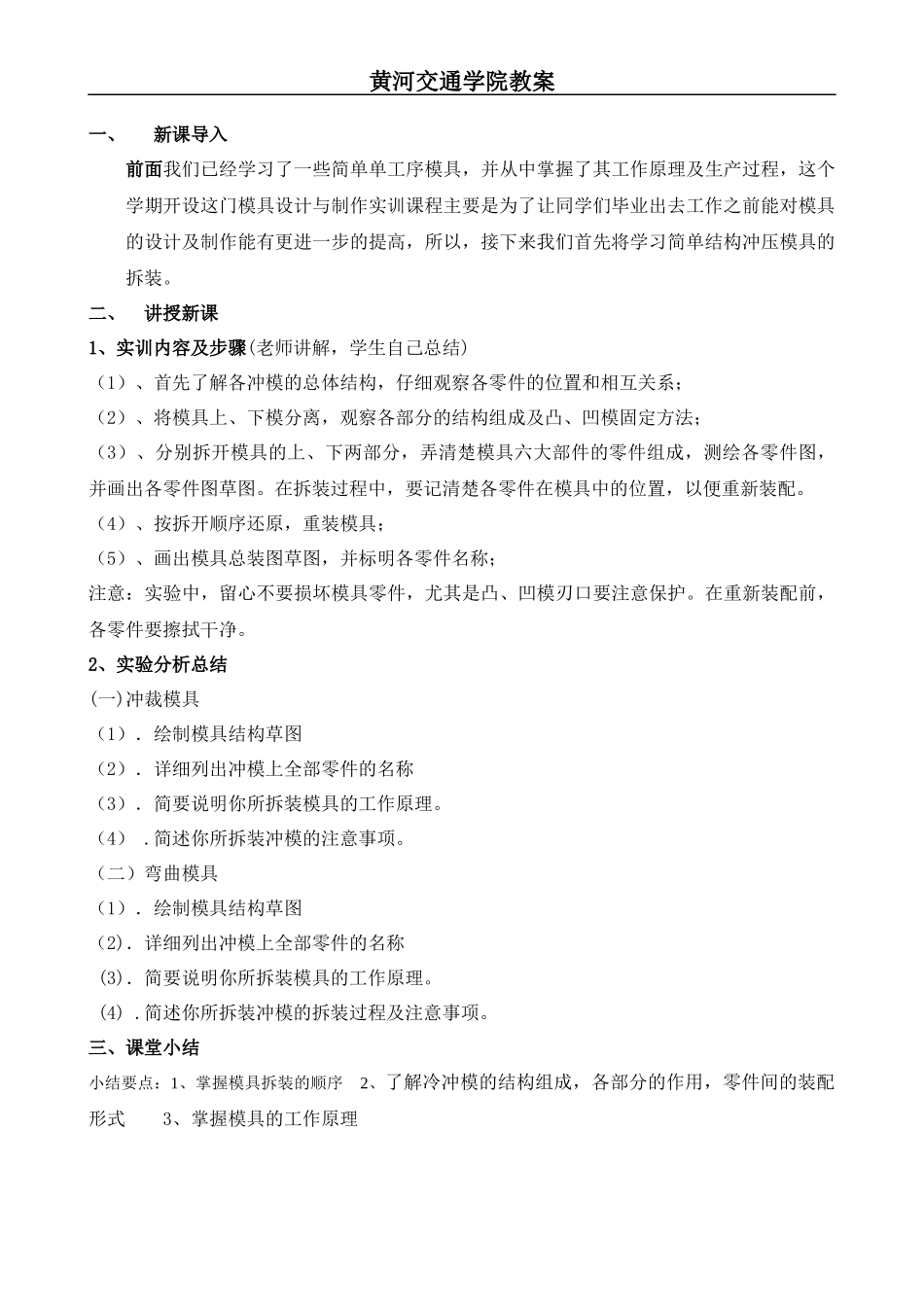

黄河交通学院教案课题名称课题一：简单冲压模具拆装实训授课时数4教学目标1.了解冷冲模的结构组成，各部分的作用，零件间的装配形式，相互关系2.熟悉冷冲模拆装的基本要求，方法、步骤、常有拆装工具3.掌握一般冲压模的工作原理教学重点冷冲模拆装的基本要求，方法、步骤、常有拆装工具教学难点掌握一般冲压模的工作原理教学方法讲析法、演示法、提问法课型理论实训一体化教具(含电教设备)简单结构的冲压模具（冲裁模具、弯曲模具、拉深模具）；拆装工具：榔头、铜棒、内六角套扳手、螺丝刀、量具等授课后记黄河交通学院教案黄河交通学院教案一、新课导入前面我们已经学习了一些简单单工序模具，并从中掌握了其工作原理及生产过程，这个学期开设这门模具设计与制作实训课程主要是为了让同学们毕业出去工作之前能对模具的设计及制作能有更进一步的提高，所以，接下来我们首先将学习简单结构冲压模具的拆装。二、讲授新课1、实训内容及步骤(老师讲解，学生自己总结)（1）、首先了解各冲模的总体结构，仔细观察各零件的位置和相互关系；（2）、将模具上、下模分离，观察各部分的结构组成及凸、凹模固定方法；（3）、分别拆开模具的上、下两部分，弄清楚模具六大部件的零件组成，测绘各零件图，并画出各零件图草图。在拆装过程中，要记清楚各零件在模具中的位置，以便重新装配。（4）、按拆开顺序还原，重装模具；（5）、画出模具总装图草图，并标明各零件名称；注意：实验中，留心不要损坏模具零件，尤其是凸、凹模刃口要注意保护。在重新装配前，各零件要擦拭干净。2、实验分析总结(一)冲裁模具（1）．绘制模具结构草图（2）．详细列出冲模上全部零件的名称（3）．简要说明你所拆装模具的工作原理。（4）.简述你所拆装冲模的注意事项。（二）弯曲模具（1）．绘制模具结构草图（2)．详细列出冲模上全部零件的名称(3)．简要说明你所拆装模具的工作原理。(4).简述你所拆装冲模的拆装过程及注意事项。三、课堂小结小结要点：1、掌握模具拆装的顺序2、了解冷冲模的结构组成，各部分的作用，零件间的装配形式3、掌握模具的工作原理黄河交通学院教案课题名称课题二：典型结构冲压模具拆装实训授课时数4教学目标1.了解模具内部结构2.熟悉模具零件的相互联接与配合关系3.掌握典型模具的结构及组成4.培养学生的实践动手能力教学重点模具零件的相互联接与配合关系教学难点典型模具的结构及组成教学方法讲析法、演示法、提问法课型理论实训一体化教具(含电教设备)简单结构的冲压模具（冲裁模具、弯曲模具、拉深模具）；拆装工具：榔头、铜棒、内六角套扳手、螺丝刀、量具等授课后记黄河交通学院教案黄河交通学院教案一、新课导入在前面的课程中我们已经对简单模具的拆装学习有了进一步了解及掌握，今天，我们来学习典型结构的冲压模具的拆装。二、讲授新课1、冷冲压模具拆装的任务拆开模具，并了解模具里面的非标准件零件图。非标准件包括：凸模、凹模，凸凹模、固定板、卸料板、垫板、侧刃及侧刃挡、（始用挡块、固定挡料）、导料板、模柄、推板、上下模座等。2、注意事项(1)不准用锤子直接敲打模具，防止模具零件变形。(2)分开模具前要将各零件联接关系做好记号。(3)上下模座的导柱，导套不要拆开，否则不能还原。3、冷冲压模具拆装过程(1)级进模拆装过程1)用撬杠或铜棒分开下下模。2)拆开下模（凹模部分）。（a）由下模座面向凹模方向打出销钉，卸下螺钉，分开凹模和下模座。（b）卸下螺钉，导料板与凹模的销钉，使导料板和凹模分开。3)拆开上模（凸模部分）（a）卸下卸料螺钉，取下卸料板。（b）由上模底顶面向固定板方向打出销钉，卸下螺钉、分开上模座、上垫板和凸模及固定板。（c）将凸模从固定模板中打出。（d）将模柄从上模座中打出。4)组装模具（a）将模柄装入上模座待用。（b）将凸模装入固定板待用。（c）组装下模。①将凹模放在下模座上，初步拧紧螺钉，装入销钉后再将螺钉拧紧。②将导料板放在凹模面上，初步拧紧螺钉（有始用挡料时，要将始用挡块放在导料板与黄河交通学院教案凹模之间），打入销钉后再拧紧螺钉。③装入挡料销。(d)组装上模①在平放的下模（导板）上放上两块平行垫...
