某小区室外排水工程施工组织设计_secretVIP免费

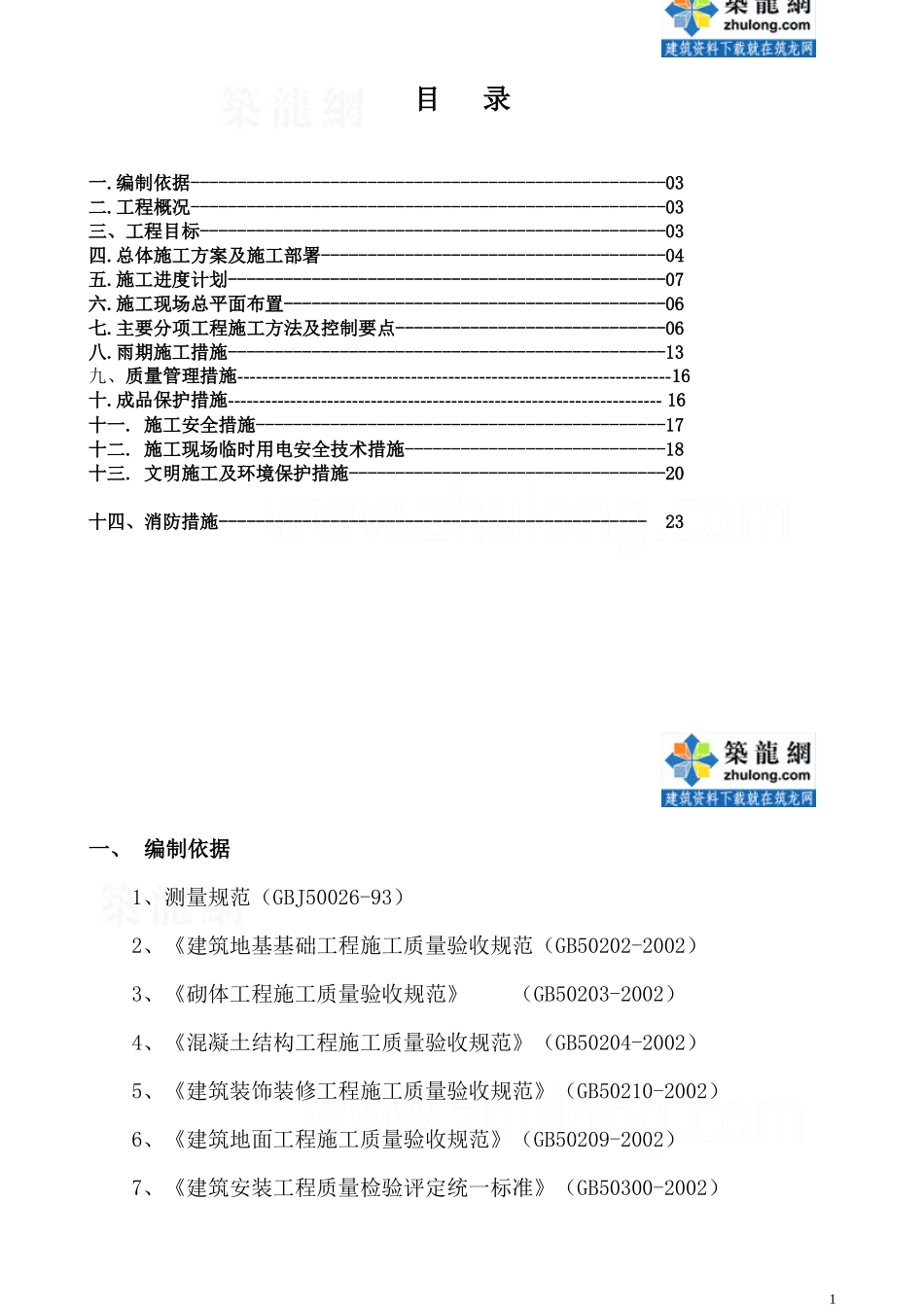

目录一.编制依据---------------------------------------------------03二.工程概况---------------------------------------------------03三、工程目标--------------------------------------------------03四.总体施工方案及施工部署-------------------------------------04五.施工进度计划-----------------------------------------------07六.施工现场总平面布置-----------------------------------------06七.主要分项工程施工方法及控制要点-----------------------------06八.雨期施工措施-----------------------------------------------13九、质量管理措施----------------------------------------------------------------------16十.成品保护措施----------------------------------------------------------------------16十一.施工安全措施--------------------------------------------17十二.施工现场临时用电安全技术措施----------------------------18十三.文明施工及环境保护措施----------------------------------20十四、消防措施----------------------------------------------23一、编制依据1、测量规范（GBJ50026-93）2、《建筑地基基础工程施工质量验收规范（GB50202-2002）3、《砌体工程施工质量验收规范》（GB50203-2002）4、《混凝土结构工程施工质量验收规范》（GB50204-2002）5、《建筑装饰装修工程施工质量验收规范》（GB50210-2002）6、《建筑地面工程施工质量验收规范》（GB50209-2002）7、《建筑安装工程质量检验评定统一标准》（GB50300-2002）18、《淮钢物流安置小区室外雨水》9、《淮钢物流安置小区室外污水》二、工程概况本小区室外排水工程，包括室外雨水、污水，整个排水系统采用雨污分流。雨水管与落水管的连接管采用直径110的PVC管道，雨水管道直径300mm以下的管道采用UPVC承插加筋管，环筋刚度为8Kg/㎡,天然级配砂石基础，直径300mm以上的管道采用II级钢筋混凝土承插管，120º混凝土管道基础。雨水口采用偏沟式砖砌单篦雨水收集口、检查井采用砖砌，内外双面抹灰，形式有方形、圆形两种，方形检查井井盖为钢纤维混凝土井盖，圆形检查井井盖为钢纤维混凝土井盖，直径大于300mm的管道排水坡度为1‰，直径300mm的管道排水坡度为2‰，雨水经检查井收集后流入市政管网。污水管道的管子采用U-PVC单承插管，环筋刚度为8kg/㎡，检查井采用砖砌，内外双面抹灰，形式有方形、圆形两种，方形检查井井盖为钢纤维混凝土井盖，圆形检查井井盖为钢纤维混凝土井盖，直径大于300mm的管道排水坡度为1‰，直径300mm的管道排水坡度为2‰，污水的化粪池采用砖砌化粪池，污水经化粪池以后流入市政管网。工程量概况：雨水：圆形检查井46个；500×500砖砌方形检查井366个；偏沟式雨水收集口246个，钢纤维雨水箅子246套；污水：500×500砖砌方形检查井680个，钢筋混凝土井盖座680套，圆形砖砌检查井43个，铸铁井盖座43套，玻璃钢化粪池25个，砖砌隔油池1个。U-PVC加筋管和钢筋混凝土管的数量以现场实际计量为准。三、工程目标1质量目标：2在施工中严格按照国家和行业有效规范、标准进行施工，检验批报验一次验收合格率100%。工程质量达到国家现行有效规范及标准要求.2工期目标确保在合同工期内完成施工任务，交付甲方使用。3安全目标严格按照国家各级安全生产法规规程施工，杜绝重伤、死亡事故和群伤事故，杜绝重大机械、设备交通及火灾事故。一般工伤事故率控制在2‰以下确保施工安全。4文明施工目标严格按文明施工要求组织现场施工，并采取必要措施力争达到当地安全文明考核标准要求。四、总体施工方案及部署4.1、整个淮钢物流安置小区室外排水工程的施工划分为四个区域，具体划分情况如下（以楼号划分）：雨水：1#系统：F1、F2、F3、F4、F5、F6、F7，此系统为小高层部分，现主体部分并未施工，待主体施工完后在施工雨水系统。2#系统：C1、C2、C3、C4、C5、C6、C7、E1、E2、E3，3#系统：E4、；A1、A2、、D1、D3、D4、D5、D6、D7、D2；4#系统：E5、E6、E7、E8、B9、B8、B8、B7、B5、B1、B2、B4、B6、A3、A5、A6、A7、A8、A9、A10；污水：1区：C1、C2...
