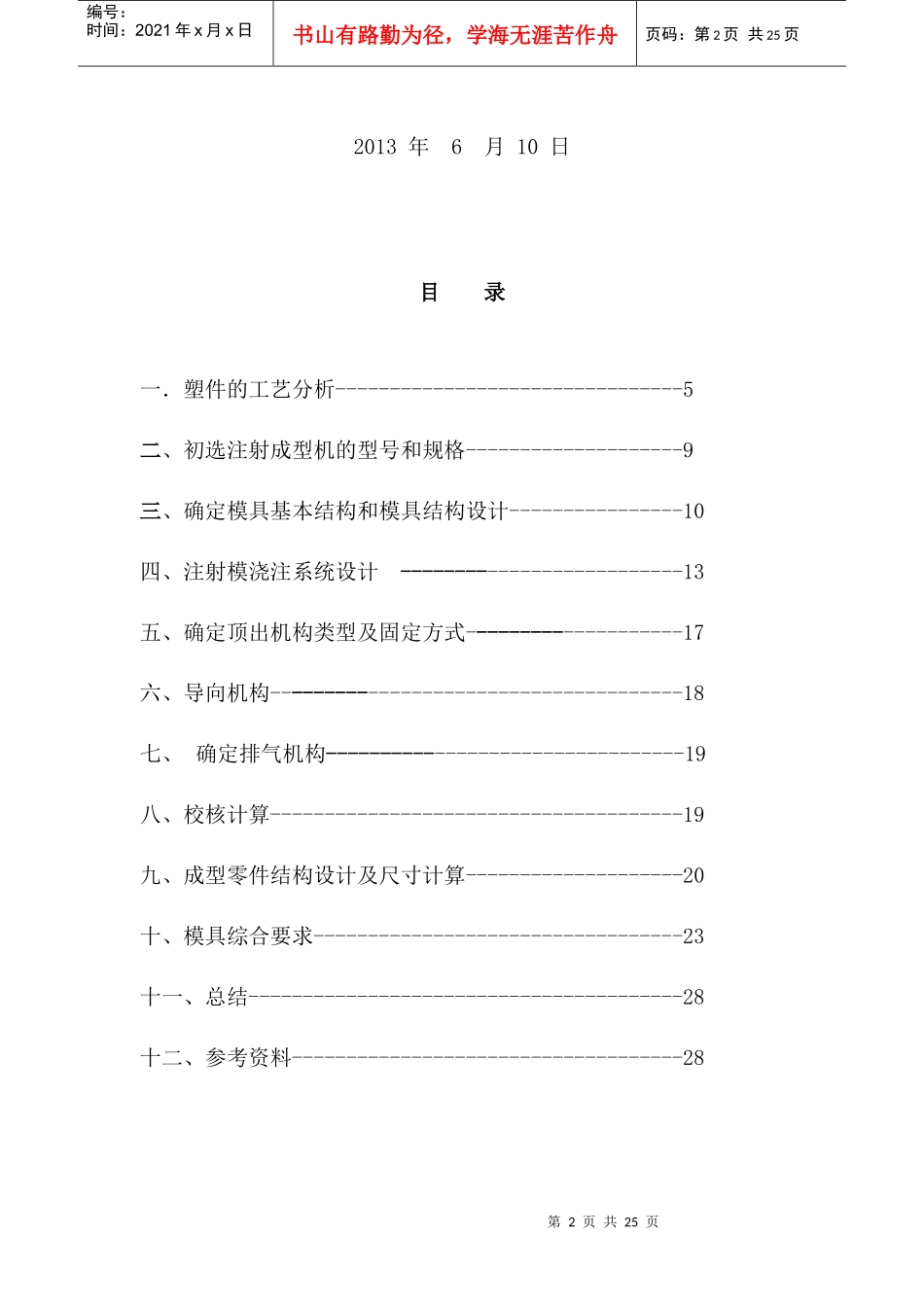

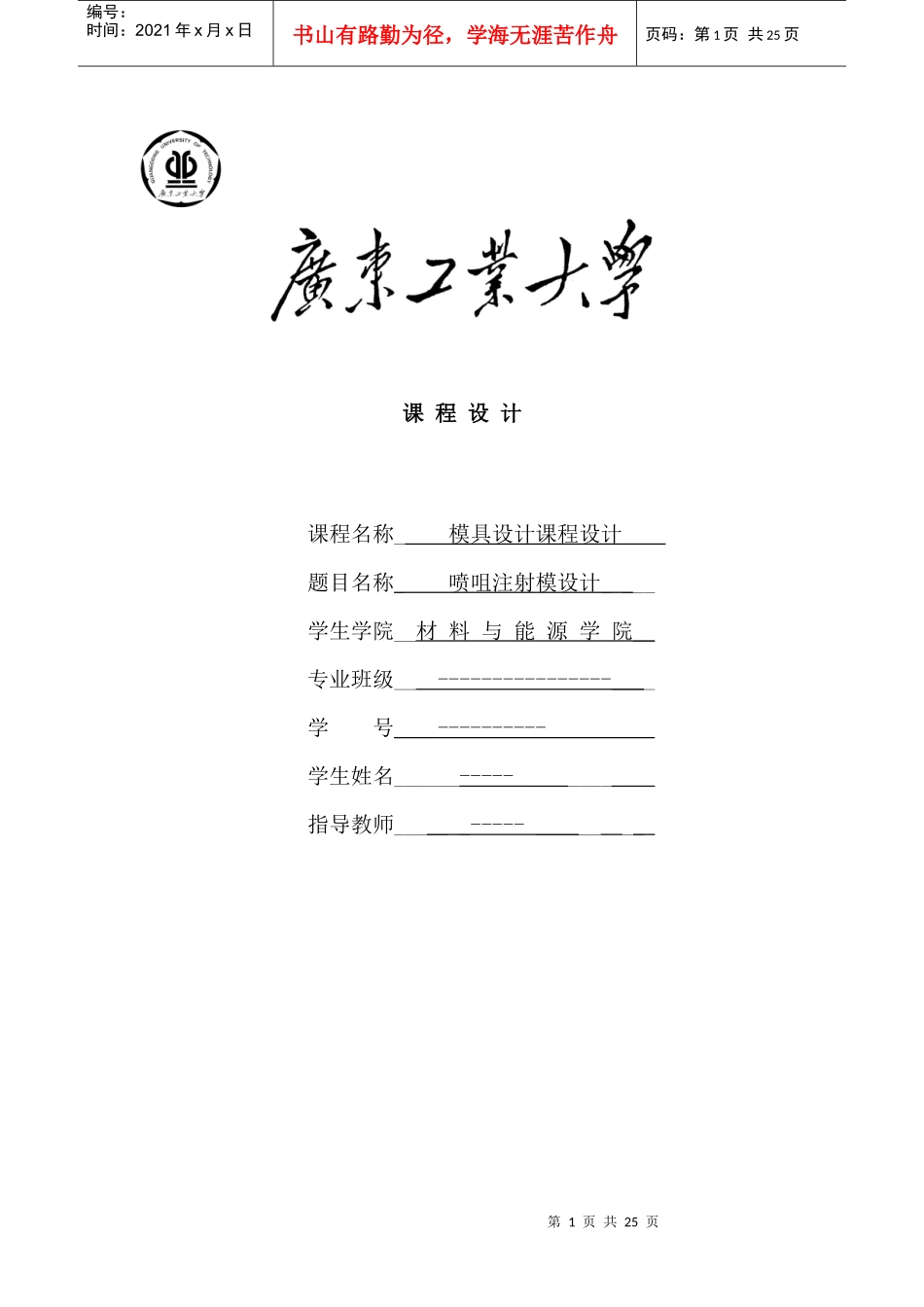

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页课程设计课程名称_模具设计课程设计题目名称_喷咀注射模设计____学生学院__材料与能源学院__专业班级__----------------____学号----------学生姓名______-----_________指导教师______-----________第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页2013年6月10日目录一．塑件的工艺分析--------------------------------5二、初选注射成型机的型号和规格--------------------9三、确定模具基本结构和模具结构设计----------------10四、注射模浇注系统设计--------------------------13五、确定顶出机构类型及固定方式--------------------17六、导向机构--------------------------------------18七、确定排气机构---------------------------------19八、校核计算--------------------------------------19九、成型零件结构设计及尺寸计算--------------------20十、模具综合要求----------------------------------23十一、总结----------------------------------------28十二、参考资料------------------------------------28第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页一、课程设计的目的1.应用本课程及有关先修课程的基础知识和专业知识，了解塑料模具设计方法和步骤，培养学生的初步设计能力，为毕业设计打基础。2.独立地解决在制定成型工艺和设计模具中的问题，会查阅技术文献和资料，全面考虑设计内容及过程，培养学生分析问题和解决问题的能力。二、课程设计的要求在课程设计中要求学生注意培养认真负责、踏实细致的工作作风和保质保量、按时完成任务的习惯。在设计中必须做到：1.及时了解有关资料，做好准备工作，充分发挥自己的主观能动性和创造性；2.要求计算正确，结构合理，图面整洁，图样及标注符合国家标准；第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页3.设计计算说明书要求文字通顺，书写整洁4.按计划循序进行，其进度可参考下表：三、课程设计应完成的工作1.工艺分析:了解教师指定设计塑件的有关资料和数据。即尺寸和尺寸公差、形位公差、表面粗糙度；塑件的生产批量；塑料品种；设备条件等。分析塑件的形状特征、使用要求、成型性能等。2.确定成型方案，通过计算选择成型设备，并确定模具结构方案。3.绘制模具总装配图及部分主要零件图。4.编写设计计算说明书，说明书页数不少于15页，用本校设计说明书专用纸书写，并装订成册。序号设计各阶段内容地点起止日期1布置塑料模具课程设计任务；了解设计目的、任务要求、进度安排；准备设计资料、工具；分析成型制品工艺性：工艺计算，选择成型设备，拟定设计方案。教一20106.082设计塑料模具结构：包括浇注系统、分型面选择、顶出结构设计、冷却系统设计，绘制模具装配草图。教一20106.093绘制模具转配图（正式图）教一20106.13-06.164绘制模具零件图，包括模具型腔等成型零件（由指导老师指定）和模具其他零件图。教一20906.175绘制模具其他零件图，撰写模具课程设计说明书教一20906.186课程设计答辩，答辩后修改教一20906.19第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页设计内容计算及说明结果一、塑件的工艺性分析塑件的工艺分析塑料零件图及说明、要求：图1塑料零件图材料为LDPE。技术要求：未注圆角R=1未注表面粗糙度：Rz1.60未注厚壁：1.5mm塑件的分析第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页设计内容计算及说明结果结构分析塑件结构比较简单，塑件质量要求是不允许有裂纹，变形缺陷；材料要求为LDPE，生产批量为大批量，塑件公差按模具设计要求进行转换。(1)要想获得合格的塑料制件除选用塑料的原材料外，还必须考虑塑件的结构工艺性，塑件的结构工艺性与模具设计有直接关系，该制件外观为一有阶梯形状的喷咀,长度较大，而且外观表面粗糙度...
