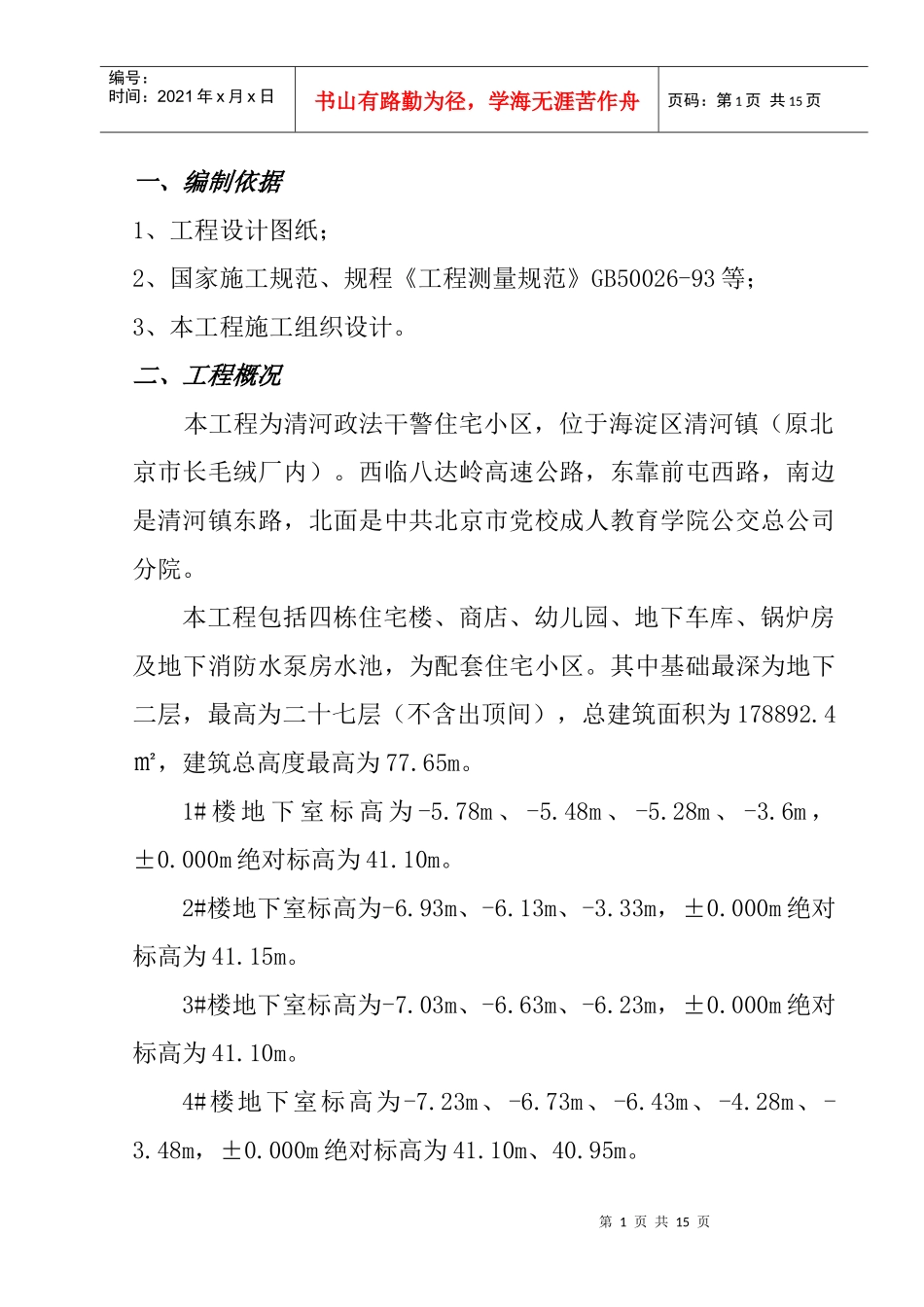

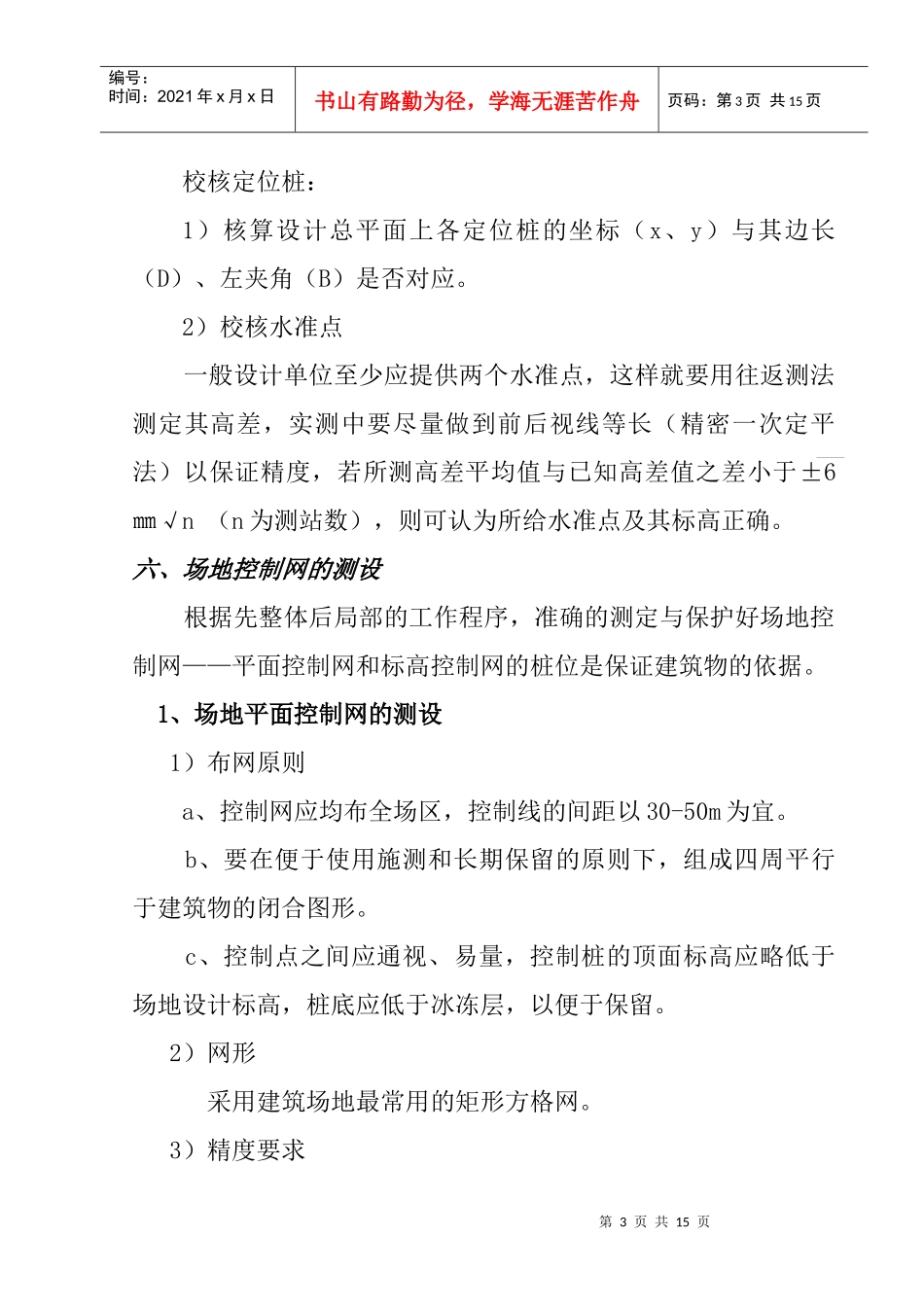

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页一、编制依据1、工程设计图纸；2、国家施工规范、规程《工程测量规范》GB50026-93等；3、本工程施工组织设计。二、工程概况本工程为清河政法干警住宅小区，位于海淀区清河镇（原北京市长毛绒厂内）。西临八达岭高速公路，东靠前屯西路，南边是清河镇东路，北面是中共北京市党校成人教育学院公交总公司分院。本工程包括四栋住宅楼、商店、幼儿园、地下车库、锅炉房及地下消防水泵房水池，为配套住宅小区。其中基础最深为地下二层，最高为二十七层（不含出顶间），总建筑面积为178892.4㎡，建筑总高度最高为77.65m。1#楼地下室标高为-5.78m、-5.48m、-5.28m、-3.6m，±0.000m绝对标高为41.10m。2#楼地下室标高为-6.93m、-6.13m、-3.33m，±0.000m绝对标高为41.15m。3#楼地下室标高为-7.03m、-6.63m、-6.23m，±0.000m绝对标高为41.10m。4#楼地下室标高为-7.23m、-6.73m、-6.43m、-4.28m、-3.48m，±0.000m绝对标高为41.10m、40.95m。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页5#楼地下室标高为-7.16m、-5.10m，±0.000m绝对标高为40.65m。6#楼地下室标高为-3.0m，±0.000m绝对标高为40.65m。地下车库地下室标高为-11.8m、-9.3m，±0.000m绝对标高为40.7m。本工程结构采用全现浇抗震剪力墙和局部框架抗震柱墙体系，基础采用整板基础、梁筏基础和独立柱基础。三、测量放线的基本要求严格按照北京市DBJ-21-95《建筑工程施工测量规程》和GB50026-93《工程测量规范》进行测量放线，建立平面控制网和高程控制桩，控制桩点按规范埋设，并妥善保护管理。测量放线流程：资料审核→内业核算→外业校核→定位测放→定位自检→定位复验→定位检验。四、场地测量准备工作场地测量工作包括实测场地地形，按土方平衡和有利于排水的原则进行竖向设计，经过平整场地后，再进行放线作为施工依据，并制作方格网（计算场地设计标高、平均标高等）。五、起始依据的校测根据规划定位和给定的水准点进行定位和定标高，因此校测定位桩的桩位和水准点的标高是保证整个场地定位和标高正确的基础。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页校核定位桩：1）核算设计总平面上各定位桩的坐标（x、y）与其边长（D）、左夹角（B）是否对应。2）校核水准点一般设计单位至少应提供两个水准点，这样就要用往返测法测定其高差，实测中要尽量做到前后视线等长（精密一次定平法）以保证精度，若所测高差平均值与已知高差值之差小于±6㎜√n（n为测站数），则可认为所给水准点及其标高正确。六、场地控制网的测设根据先整体后局部的工作程序，准确的测定与保护好场地控制网——平面控制网和标高控制网的桩位是保证建筑物的依据。1、场地平面控制网的测设1）布网原则a、控制网应均布全场区，控制线的间距以30-50m为宜。b、要在便于使用施测和长期保留的原则下，组成四周平行于建筑物的闭合图形。c、控制点之间应通视、易量，控制桩的顶面标高应略低于场地设计标高，桩底应低于冰冻层，以便于保留。2）网形采用建筑场地最常用的矩形方格网。3）精度要求第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页建筑物定位放线的精度，即定位放线的允许相对误差△=1/3000-1/6000，测角精度±10″。4）测法采用直接测法，即根据定位条件，在现场直接测定控制网的点位，可先测定控制网的中心十字主轴线，经校核后成立整个场地的闭合网形。5）检测与桩点位保护当控制网或主轴线测定后，应立即对桩位采取有效的保护措施，防止外来事物的碰撞。如图：第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页2、场地标高控制网的测设1）布网原则a、建筑物附近至少要设置3个水准点；b、整个场地内，每轴或南北相距离100m左右要有水准点，使场地水准点构成闭合图形；c、水准点桩顶标高应略低于该处场地设计标高，桩底应略低于水冻层，以便长期保留。...
