某仓库钢结构工程施工组织设计概况VIP免费

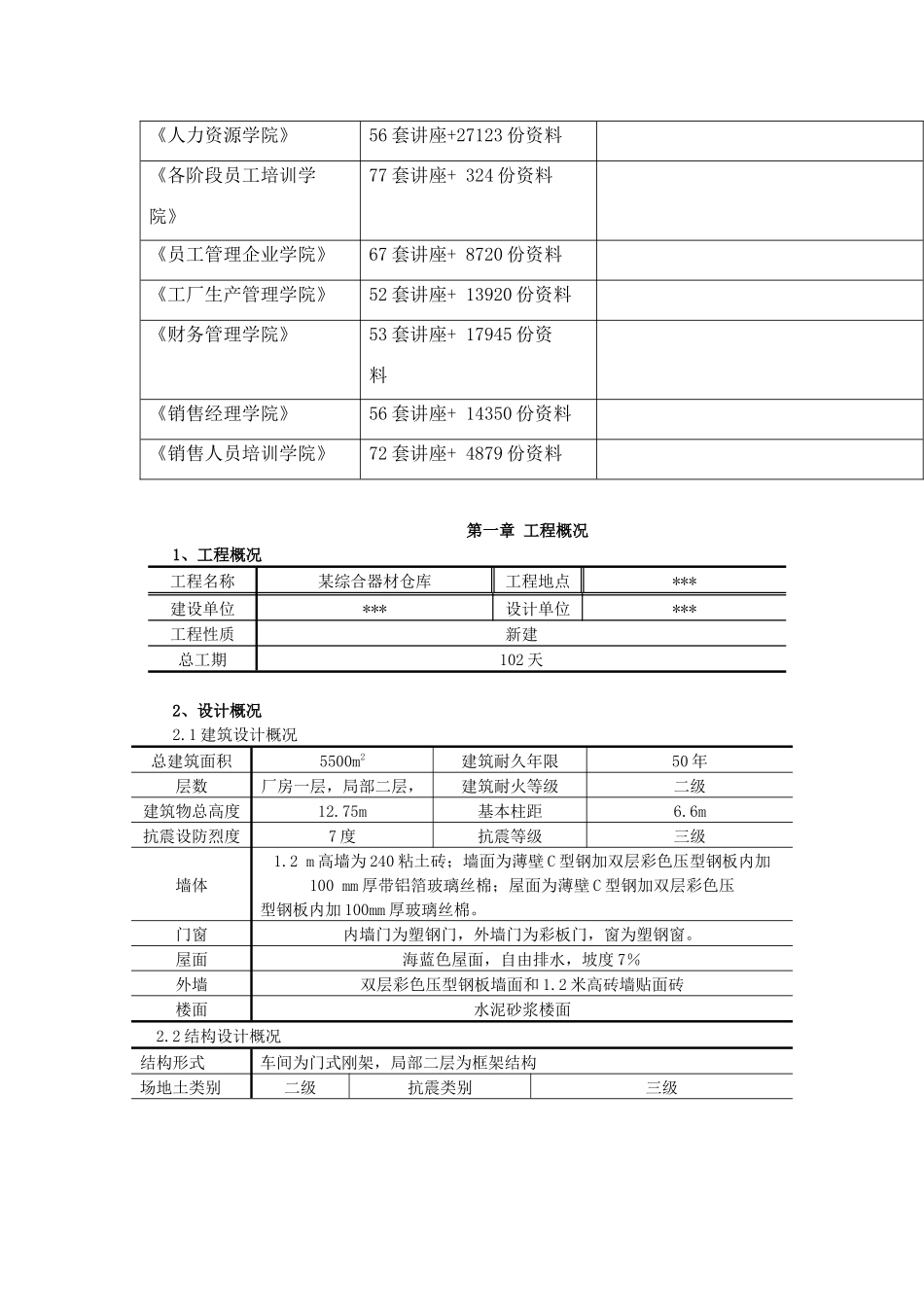

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第一章工程概况1、工程概况工程名称某综合器材仓库工程地点***建设单位***设计单位***工程性质新建总工期102天2、设计概况2.1建筑设计概况总建筑面积5500m2建筑耐久年限50年层数厂房一层，局部二层，建筑耐火等级二级建筑物总高度12.75m基本柱距6.6m抗震设防烈度7度抗震等级三级墙体1.2m高墙为240粘土砖；墙面为薄壁C型钢加双层彩色压型钢板内加100mm厚带铝箔玻璃丝棉；屋面为薄壁C型钢加双层彩色压型钢板内加100mm厚玻璃丝棉。门窗内墙门为塑钢门，外墙门为彩板门，窗为塑钢窗。屋面海蓝色屋面，自由排水，坡度7％外墙双层彩色压型钢板墙面和1.2米高砖墙贴面砖楼面水泥砂浆楼面2.2结构设计概况结构形式车间为门式刚架，局部二层为框架结构场地土类别二级抗震类别三级材料基础混凝土强度等级C25，垫层C10，二次浇筑采用C35微膨胀细石混凝土。±0.000以下砌筑砂浆采用M7.5水泥砂浆，±0.000以上为M5.0混合砂。砖强度等级Mu10。钢柱、钢梁采用Q235B钢材；围护结构采用Q235B钢材；Q235钢手工焊接采用E4301、E4303型焊条；埋弧焊接时采用H08MnA焊丝和相应的HJ431焊剂；门式刚架构件采用10.9级高强螺栓连接，框架结构采用8.8级高强螺栓钢筋HPB235级和HRB335级。基础形式柱下独立基础局部二层楼板钢-混凝土组合楼板第二章施工部署及施工现场平面布置1、施工组织管理依据设计的图纸、招标单位的招标文件和现行国家规范及企业施工工艺等，我单位编制了该施工组织设计。本组织设计概述了工程项目的专业特点，施工前的准备工作，项目管理班子人员配备。本施工组织设计中的技术方案、组织设计是根据我公司以往同类工程施工经验和拥有的科技、工法成果，并结合我公司数年来的施工能力、技术装备和先进的管理、精良的设备和本工程施工的特点编制而成的。2、质量保证体系及分工2.1质量保证体系框图2.2质量管理领导小组为了确保工程质量目标的实现，现场成立了质量管理小组，其组长和成员如下：组长：（项目经理）副组长：（技术负责人）成员：2.3质量管理系统质量监督总站施工单位项目经理部监理业主质量生产技术现场管理工长专业技术测量试验施工队伍项目经理3、质量目标合格4、施工现场管理目标杜绝重大伤亡事故发生，一般事故频率不超过2‰5、施工平面布置5.1施工现场办公、生活、生产临时设施布置紧凑有序。5.2临时用水本工程现场用水主要有施工用水和生活用水，施工用水主要包括混凝土搅拌用水，砂浆搅拌用水以及混凝土养护用水。混凝土工程按每台班浇约100m3混凝土计算，每立方米混凝土搅拌用250L水，养护用500L水。砌砖工程每台班砌筑20m3砖，每立方米砂浆用水350L，浇砖用水250L。工长：技术负责人：质检员材料员安全员核算员各施工班组生活用水：施工人数平均每天25人，每人每天用水20L。选用Φ100mm的硬塑料管做供水主干管，消防干管的管径为Φ100mm。施工用水由建设单位提供。5.3临时用电5.3.1施工现场勘察情况：电源由建设单位提供。根据工地用电情况布置配电箱。5.3.2负荷计算5.3.2.1现场临时用电设备一览表：序号设备名称单台功率数量(台)合计(KW)１钢筋切断机7.5KW17.5２搅拌机7.5KW17.5３电焊机25KVA250４电焊机32KVA4128５电锯5KW210６打夯机2.5615７综合小型电动工具20８照明205.3.2.2负荷计算：总用电量S总=1.05×(K1·∑P1/cosø+K2·ΣP2+K3·ΣP3)其中：ΣP1=60KW(P1－电动机额定功率)ΣP2＝178KVA(P2－电焊设备额定容量)ΣP3＝20KW(P3－照明容量)需要系数：K1=0.6，K2=0.5，K3=0.8功率因数：ＣＯＳΦ=0.75由上式可得S总＝161KVA5.3.2.3总电流计算I总＝S总/（1.73×0.38）＝245（A）查表选总电缆为VV22-3×120+2×7...
