某小区工程施工组织设计(doc 46页)VIP免费

某小区工程施工组织设计(doc 46页)_第1页
1/30

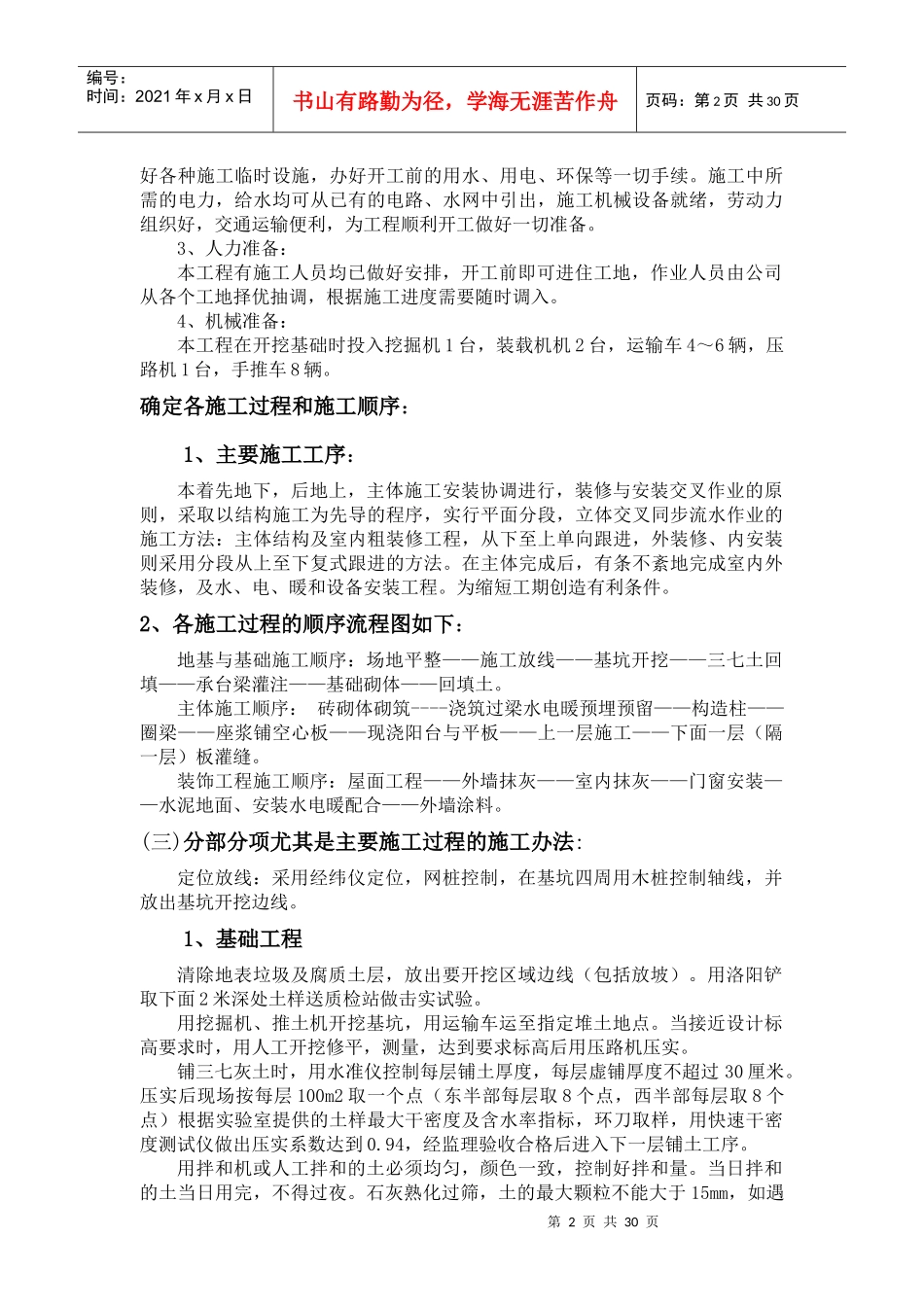

某小区工程施工组织设计(doc 46页)_第2页
2/30

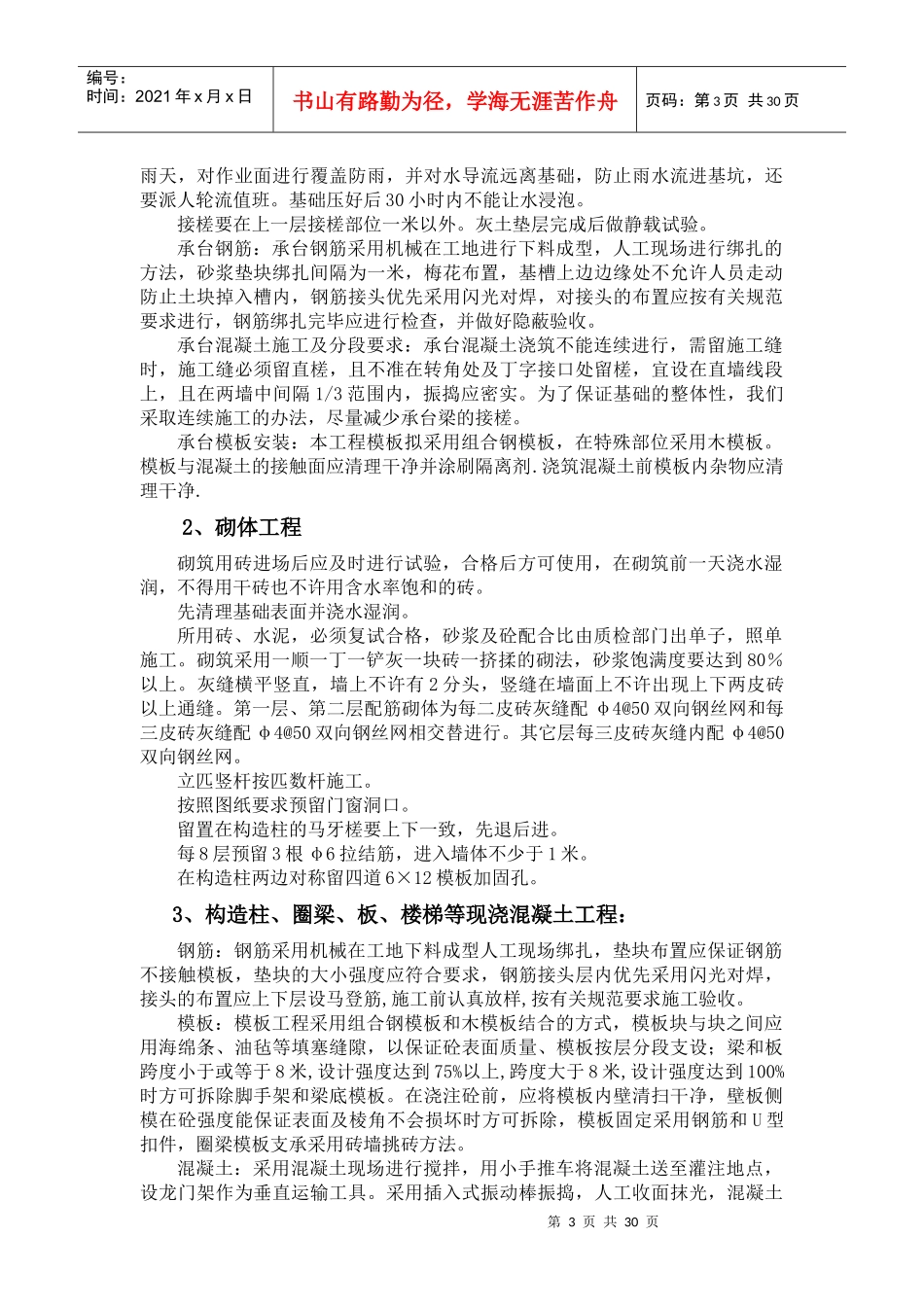

某小区工程施工组织设计(doc 46页)_第3页
3/30
第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页目录条,砼雨棚,窗眉、空调板、凸出墙面的挑板均需做滴水槽。给排水设计:给水主管由室外引入,水平管沿地下室向上引到厨房、卫生间供水,生活冷水管道采用PP-R管,户内(含楼梯间入户支管)热水管道采用铝塑PP-R管,热熔连接;楼梯间内热水立管采用钢塑复合管,螺纹连接。生活污水管及空调冷凝水管道均采用UPVC硬聚乙烯排水塑料管,粘结连接。排水横管之间及其与立管连接处采用顺水三通,排水立管与出户管的连接采用两个45º弯头。排水立管在每层楼板下水流汇合配件处设伸缩节。地下水污水单独排出。电气设计:本工程由小区内附近变压器引来一路220/380V电源,进入总动力箱AP,在AP内装设第一级电涌保法规和规范化线采用-40X4镀锌扁铁。与用电设备连接采用穿线钢管接地与ф8镀锌元钢接地。电阻不大于1Ω。本工程采用放射式与树干式相结合的供电方式;照明、插座均由不同的回路供电,插座回路设总漏电断路器保护,卧室空调插座回路不设漏电保护;住户内线路均穿管沿墙、顶板或底板暗敷;上的发生的,其他线路均穿焊接钢管暗敷,其余各层所有线路均穿PVC管暗敷。穿管管径:1~6根穿管DN20,7~8根穿管DN25,8根以上分管敷设。弱电包括闭路电视及电话系统:本工程电话系统室外接入箱,由电信部门提供,进户电缆穿管埋地引入,护管关口顶室外埋深0.7m撒地方撒距地0.5m暗装,出线座距地0.3m暗装,各层楼梯间分线盒距地2.0m暗装,每户按照2部电话考虑。采暖设计:设计采暖室外-5ºC,卧室、客厅、餐厅:18ºC,浴厕:22ºC。采暖供回水由小区热交换站,提供采暖供回水温度为80/60ºC。采暖系统为共用立管的分户独立系统,户内采暖系统为下供下回双管同程式系统。户内系统供回水管布置在本层建筑地面下的垫层内,垫层内管材采用PB聚丁烯,房间散热器采用复合式钢管柱热器,每组散热器安装自立式温控阀,散热器与供回水支管的连接均采用同侧上进下出形式。二、主要施工办法施工准备:1、技术准备:认真组织技术员、放样员、预算员、工长等熟悉图纸,配齐各种标准图集、规范、标准等。搞好图纸会审,做好测量放线工作,提出材料进场计划和构配件加工计划,做好预埋铁件,钢筋下料等项工作。2、施工现场准备:场地达到“三通一平”,做好清理平整场地工作,铺设好施工道路,搭设第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页好各种施工临时设施,办好开工前的用水、用电、环保等一切手续。施工中所需的电力,给水均可从已有的电路、水网中引出,施工机械设备就绪,劳动力组织好,交通运输便利,为工程顺利开工做好一切准备。3、人力准备:本工程有施工人员均已做好安排,开工前即可进住工地,作业人员由公司从各个工地择优抽调,根据施工进度需要随时调入。4、机械准备:本工程在开挖基础时投入挖掘机1台,装载机机2台,运输车4~6辆,压路机1台,手推车8辆。确定各施工过程和施工顺序:1、主要施工工序:本着先地下,后地上,主体施工安装协调进行,装修与安装交叉作业的原则,采取以结构施工为先导的程序,实行平面分段,立体交叉同步流水作业的施工方法:主体结构及室内粗装修工程,从下至上单向跟进,外装修、内安装则采用分段从上至下复式跟进的方法。在主体完成后,有条不紊地完成室内外装修,及水、电、暖和设备安装工程。为缩短工期创造有利条件。2、各施工过程的顺序流程图如下:地基与基础施工顺序:场地平整——施工放线——基坑开挖——三七土回填——承台梁灌注——基础砌体——回填土。主体施工顺序:砖砌体砌筑----浇筑过梁水电暖预埋预留——构造柱——圈梁——座浆铺空心板——现浇阳台与平板——上一层施工——下面一层(隔一层)板灌缝。装饰工程施工顺序:屋面工程——外墙抹灰——室内抹灰——门窗安装——水泥地面、安装水电暖配合——外墙涂料。(三)分部分项尤其是主要施工过程的施工办法:定位放线:采用经纬仪定位,网桩控制,在基坑四周用木桩控制轴线,并放出基坑开挖边线。1、基础工程清除地表垃圾及腐质土层,放出要开...
