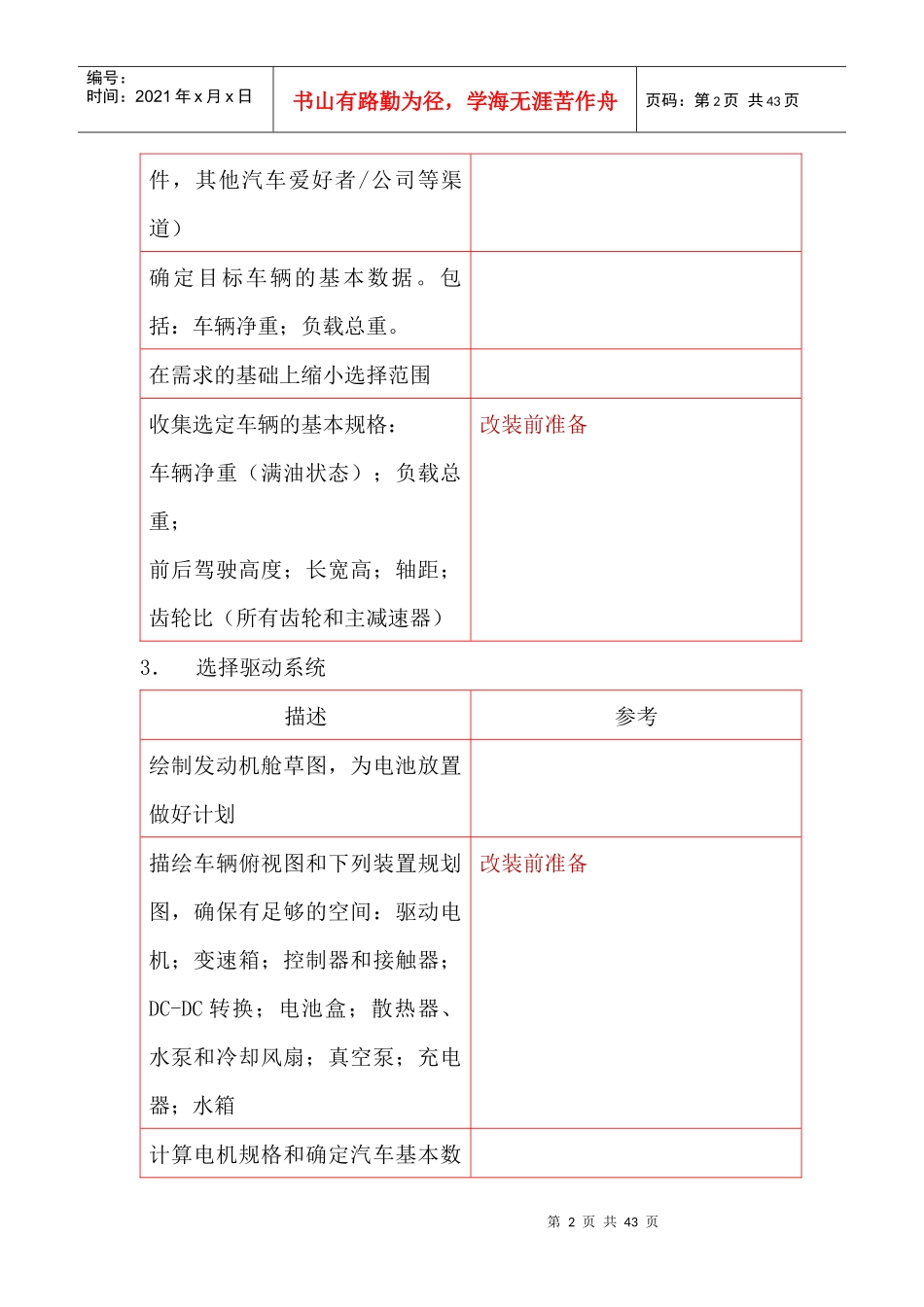

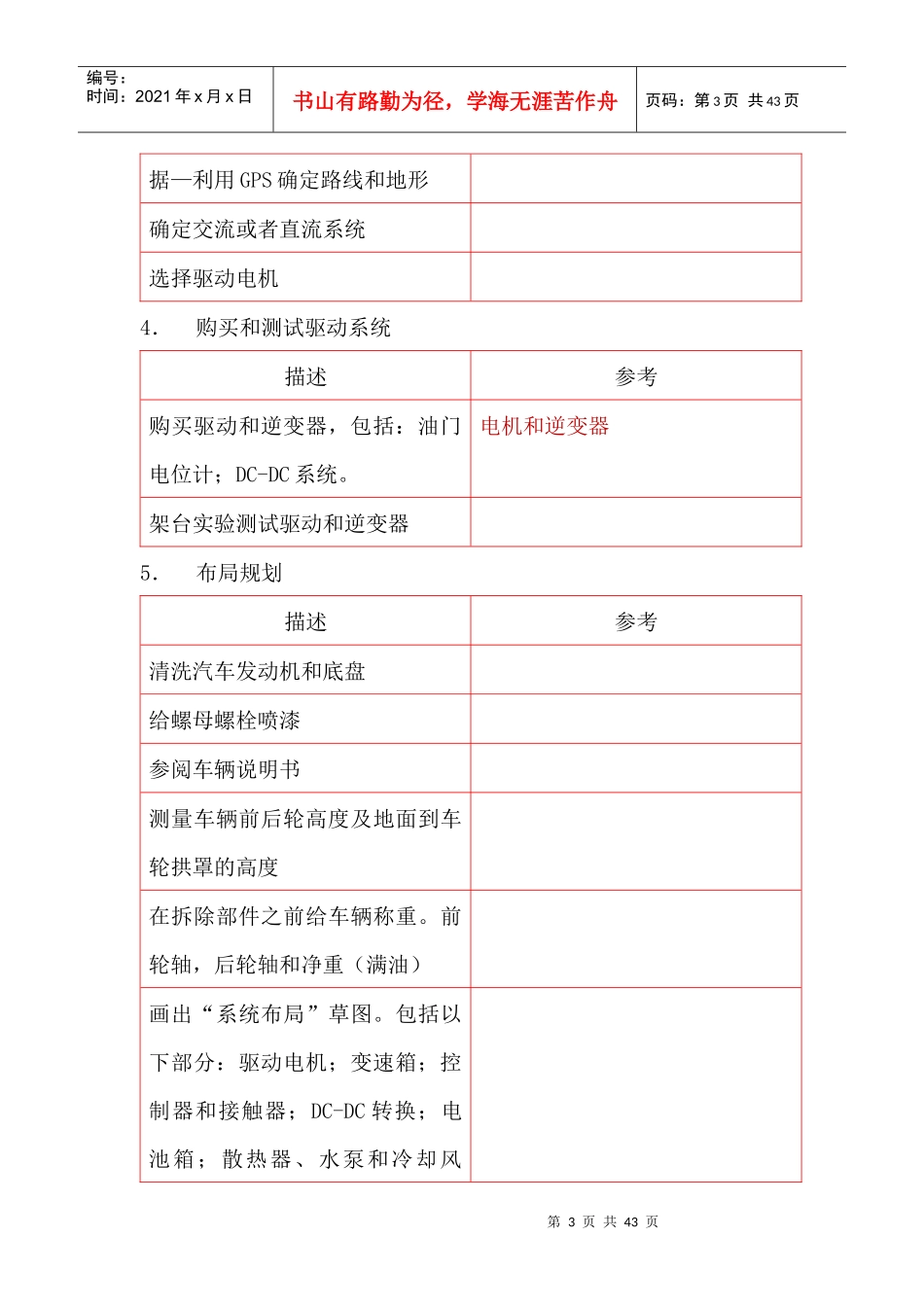

第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共43页电动车方案一.改装电动车整体流程根据需求确定目标参数—→电机等驱动组件的确定与安装—→电池等能源系统的确定与安装—→冷却系统的确定与安装—→传动系统的确定与安装—→制动系统的确定与安装—→整车电气系统的改造与布置—→加热/空调系统的确定与安装—→辅助电力系统的改造二.改装指南1.确定需求描述参考确定车辆的用途。日常上班?环绕城镇?繁忙路段?改装前准备确定汽车行驶的地形。行驶坡度?你期望的传输功率和最高车速?确定车的行驶路线。公司与家之间的距离?商店的距离?休闲场所的距离?乘客人数?2.选择车型描述参考研究改装目标车辆(从网络,邮第2页共43页第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页件,其他汽车爱好者/公司等渠道)确定目标车辆的基本数据。包括:车辆净重;负载总重。在需求的基础上缩小选择范围收集选定车辆的基本规格:车辆净重(满油状态);负载总重;前后驾驶高度;长宽高;轴距;齿轮比(所有齿轮和主减速器)改装前准备3.选择驱动系统描述参考绘制发动机舱草图,为电池放置做好计划描绘车辆俯视图和下列装置规划图,确保有足够的空间:驱动电机;变速箱;控制器和接触器;DC-DC转换;电池盒;散热器、水泵和冷却风扇;真空泵;充电器;水箱改装前准备计算电机规格和确定汽车基本数第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页据—利用GPS确定路线和地形确定交流或者直流系统选择驱动电机4.购买和测试驱动系统描述参考购买驱动和逆变器,包括:油门电位计;DC-DC系统。电机和逆变器架台实验测试驱动和逆变器5.布局规划描述参考清洗汽车发动机和底盘给螺母螺栓喷漆参阅车辆说明书测量车辆前后轮高度及地面到车轮拱罩的高度在拆除部件之前给车辆称重。前轮轴,后轮轴和净重(满油)画出“系统布局”草图。包括以下部分:驱动电机;变速箱;控制器和接触器;DC-DC转换;电池箱;散热器、水泵和冷却风第4页共43页第3页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共43页扇;真空泵;水箱;充电器分析“系统布局”:冷却充足;各边重量;前端至后端的重量;噪声;电缆;容易诊断和修复6.设备移除描述参考将所有流体排出(润滑油,散热器,空调,汽油)拆除引擎,油管,油箱,排气装置及其控制,冷却系统在所有的电缆束上做标记(连接的线头)将小零件放入袋子并做好标签以便将来使用(有些出售或报废)在电池盒安放的位置清理出空间零件处理包括:部分出售或报废;部分被放回车中;小零件和螺丝放入袋子中,标明其归属保留所有备件直到完成改装(不要出售引擎)尽可能准确地测量电机的安放位第5页共43页第4页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共43页置如果有些部分需要改动,请使用和汽车上部件相同的材料7.确定轴重量描述参考为车辆上拆除部分称重,确定它们与车轴之间的间距,在对各轴负重的计算中移除这些参阅“系统布局”图,确定添加的组件重量和与车轴的间距,计算轴负重。调整“系统布局”图,确保轴负重比例与原车相同。8.独立设计传动部分描述参考独立出发动机与变速箱如果不想使用离合器就拆除离合,传动装置,液压系统,踏板及相关部件电机部分配件的设计与安装覆盖在传动部分上的板使用和传动装置同样的材料制作第6页共43页第5页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共43页9.适配器板描述参考绘制传动装置外形图描绘电机外表规格确定适配器板厚度与齿形/离合匹配电机部分配件的设计与安装设计和绘制适配器板在厂房设计制作适配器板10.电机底座描述参考确定驱动/传送装置相对于驱动轴的精确位置电机部分配件的设计与安装精确确定电机悬架尺寸设计和构思电机悬架安装电机,驱动和传动装置支架验证驱动/传动装置放置为了:保证传动轴足够的震动运行空间;没有驱动部件摩擦;驱动器/传动轴中心线平行于驱动车轮中心线...
