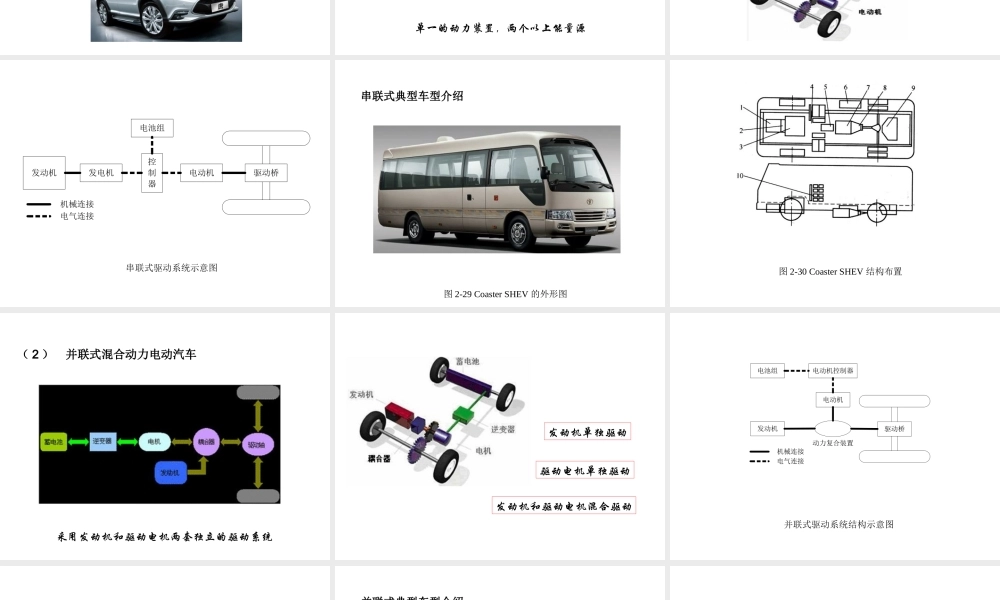

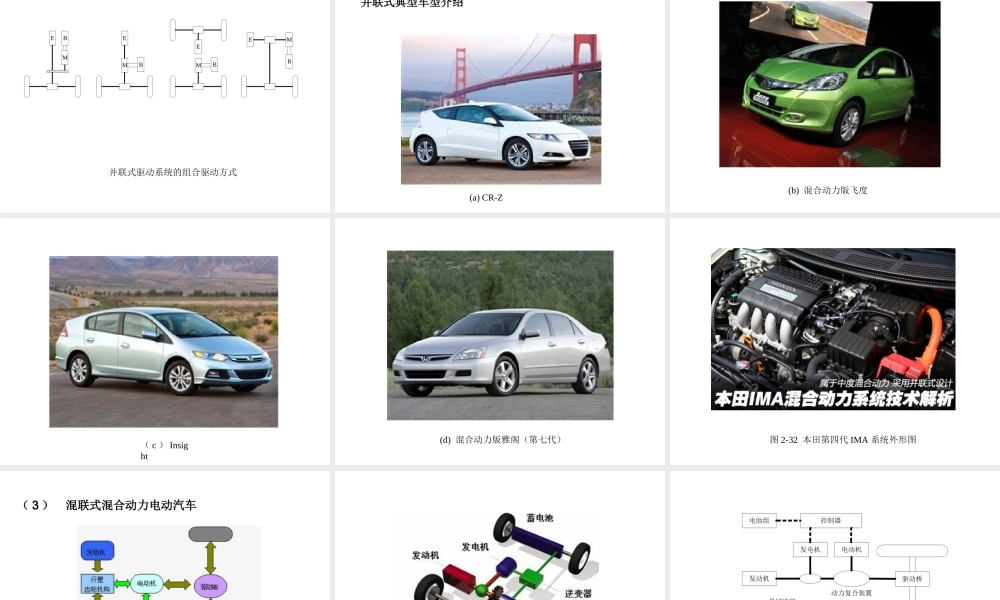

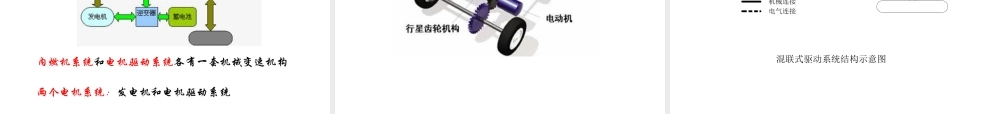

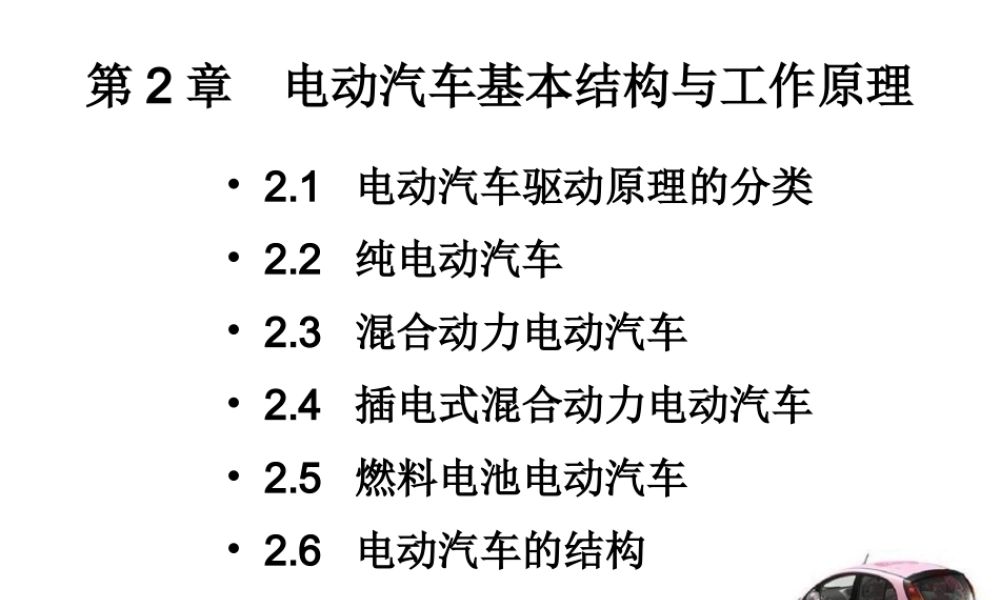

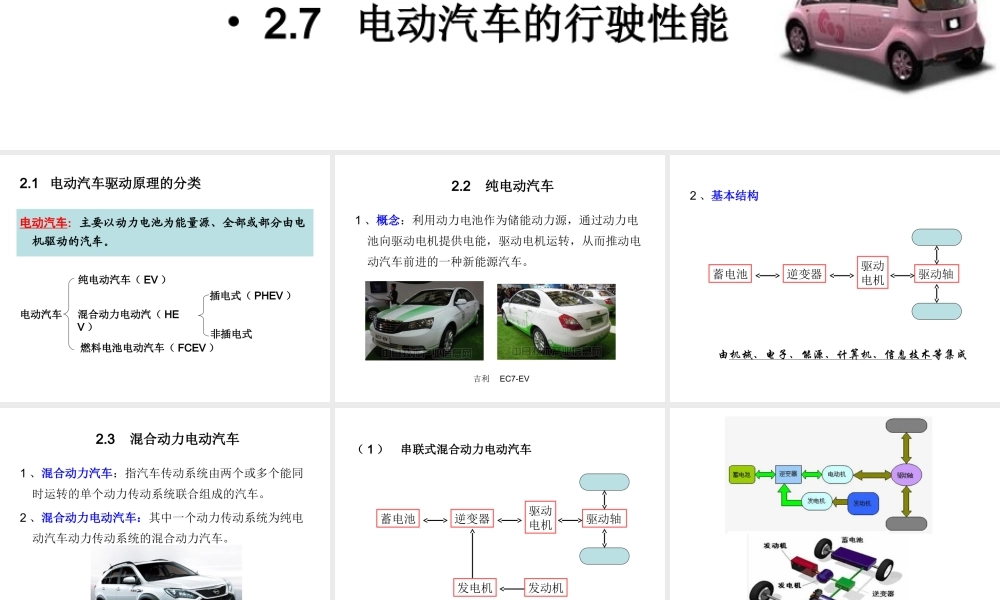

第 2 章 电动汽车基本结构与工作原理• 2.1 电动汽车驱动原理的分类• 2.2 纯电动汽车• 2.3 混合动力电动汽车• 2.4 插电式混合动力电动汽车• 2.5 燃料电池电动汽车• 2.6 电动汽车的结构• 2.7 电动汽车的行驶性能 2.1 电动汽车驱动原理的分类电动汽车：主要以动力电池为能量源、全部或部分由电机驱动的汽车。电动汽车纯电动汽车（ EV ）燃料电池电动汽车（ FCEV ）混合动力电动汽（ HEV ）插电式（ PHEV ）非插电式 1 、概念：利用动力电池作为储能动力源，通过动力电池向驱动电机提供电能，驱动电机运转，从而推动电动汽车前进的一种新能源汽车。2.2 纯电动汽车吉利 EC7-EV 2 、基本结构蓄电池逆变器驱动电机驱动轴由机械、电子、能源、计算机、信息技术等集成 1 、混合动力汽车：指汽车传动系统由两个或多个能同时运转的单个动力传动系统联合组成的汽车。2 、混合动力电动汽车：其中一个动力传动系统为纯电动汽车动力传动系统的混合动力汽车。2.3 混合动力电动汽车 （ 1 ） 串联式混合动力电动汽车蓄电池逆变器驱动电机驱动轴发电机发动机单一的动力装置，两个以上能量源 发动机发电机电动机驱动桥电池组控制器机械连接电气连接串联式驱动系统示意图 图 2-29 Coaster SHEV 的外形图 串联式典型车型介绍 图 2-30 Coaster SHEV 结构布置 （ 2 ） 并联式混合动力电动汽车采用发动机和驱动电机两套独立的驱动系统 驱动电机单独驱动发动机单独驱动发动机和驱动电机混合驱动 并联式驱动系统结构示意图电动机驱动桥电池组机械连接电气连接电动机控制器发动机动力复合装置 并联式驱动系统的组合驱动方式EBMEBMEBMEBM (a) CR-Z 并联式典型车型介绍 (b) 混合动力版飞度 （ c ） Insight (d) 混合动力版雅阁（第七代） 图 2-32 本田第四代 IMA 系统外形图 （ 3 ） 混联式混合动力电动汽车内燃机系统和电机驱动系统各有一套机械变速机构两个电机系统：发电机和电机驱动系统 混联式驱动系统结构示意图电动机驱动桥电池组机械连接电气连接控制器发动机动力复合装置发电机 动力电池组驱动电机车轮发电机发动机油箱离合器车轮开关混联式混合动力电动汽车离合器打开：简单的串联式离合器接合，发电机不工作：简单的并联式离合器接合，发电机工作：复杂的混联式 功率分流混联式混合动力电动汽车利用行星轮系功率分流。3 个自由度：发动机、发电机及驱动轴分别...
