水泵站工程施工组织设计范本VIP免费

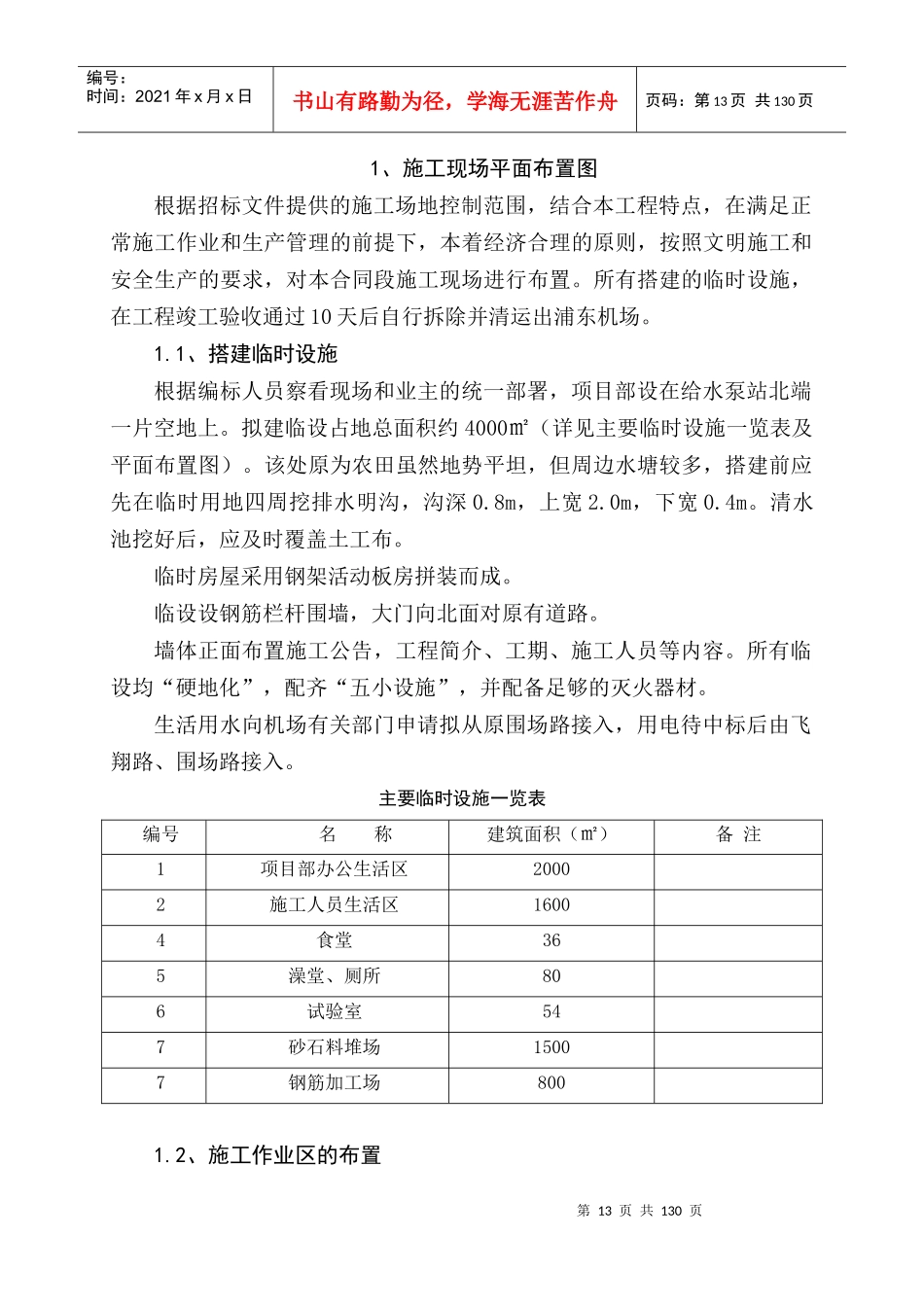

第13页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共130页1、施工现场平面布置图根据招标文件提供的施工场地控制范围，结合本工程特点，在满足正常施工作业和生产管理的前提下，本着经济合理的原则，按照文明施工和安全生产的要求，对本合同段施工现场进行布置。所有搭建的临时设施，在工程竣工验收通过10天后自行拆除并清运出浦东机场。1.1、搭建临时设施根据编标人员察看现场和业主的统一部署，项目部设在给水泵站北端一片空地上。拟建临设占地总面积约4000㎡（详见主要临时设施一览表及平面布置图）。该处原为农田虽然地势平坦，但周边水塘较多，搭建前应先在临时用地四周挖排水明沟，沟深0.8m，上宽2.0m，下宽0.4m。清水池挖好后，应及时覆盖土工布。临时房屋采用钢架活动板房拼装而成。临设设钢筋栏杆围墙，大门向北面对原有道路。墙体正面布置施工公告，工程简介、工期、施工人员等内容。所有临设均“硬地化”，配齐“五小设施”，并配备足够的灭火器材。生活用水向机场有关部门申请拟从原围场路接入，用电待中标后由飞翔路、围场路接入。主要临时设施一览表编号名称建筑面积（㎡）备注1项目部办公生活区20002施工人员生活区16004食堂365澡堂、厕所806试验室547砂石料堆场15007钢筋加工场8001.2、施工作业区的布置第14页共130页第13页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共130页1.2.1、施工用电临时用电从业主提供的施工变压器400K搭线。1.2.2、施工用水由围场路采用2寸钢管接到现场，分一路至生活区。1.2.3、施工道路施工进出道路为：塘下路←→围场河路←→施工现场。车辆进出场、外弃淤泥及外借土时，可借用现有道路。利用现有道路时，必须事先对现有道路的路况及桥梁的载重量进行调查，并负责进出场道路的保护、保洁工作，施工期间每天排人对道路进行清扫，并自始至终保证道路的畅通，若有损坏，必须及时按原状修复。考虑到围场河路正在拓宽施工，要做部分施工便道，施工便道路面必须进行硬化，并做好临时清水池的修建，确保道路畅通和现场排水畅通。便道宽度拟修建7.0m，二侧挖临时清水池，道路基础采用20cm厚手摆石，30cm厚山皮石面层进行硬化，以保证雨天情况下车辆通行，在与排水沟交叉时采用过路涵管。工程完工通过竣工验收后需对临时施工道路等进行拆除，并外运建筑垃圾。１.2.4、场地排水在泵站及生活区设置一条外围排水沟，断面形式为深度1.5米的土明沟、底宽1米，二侧按1：1放坡；用竹篱笆护坡，并加铺土工布。将水经积水井沉淀后排至围场河内。排水沟挖好后为了防止边坡失稳和冲刷，在沟底填充一定量的山皮石，整个沟断面及时覆盖土工布，坡顶采用袋装砂包压顶。设置排水沟应考虑一定的水力坡度（1‰）。场内排水系统与外部排水系统相连，具体详见（排水平面布置图）总平面图第15页共130页第14页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共130页临设大样图第16页共130页第15页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共130页第17页共130页第16页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共130页临时用水、用电布置图第18页共130页第17页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共130页排水布置图第19页共130页第18页共130页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共130页2、施工技术方案2.1施工准备2.1.1、技术准备2.1.1.1熟悉和审查施工图纸，组织图纸会审（1）、接受任务后，由技术部门向业主领取图纸，由资料员负责施工图纸的收发，并建立管理台账。（2）、由项目总工组织工程技术人员认真审图，作好设计交底及图纸会审工作。（3）、工程开工前及时与业主、设计单位联系，做好设计交底及图纸会审工作。2.1.1.2根据施工图纸，配备与本工程相关的规范、规程及有关图集，并分发给项目经理部相关人员。2.1.1.3测量人员根据建设单位提供的水准点高程及坐标位置，做好工程控制网桩的测量定位，同时做好定位...
