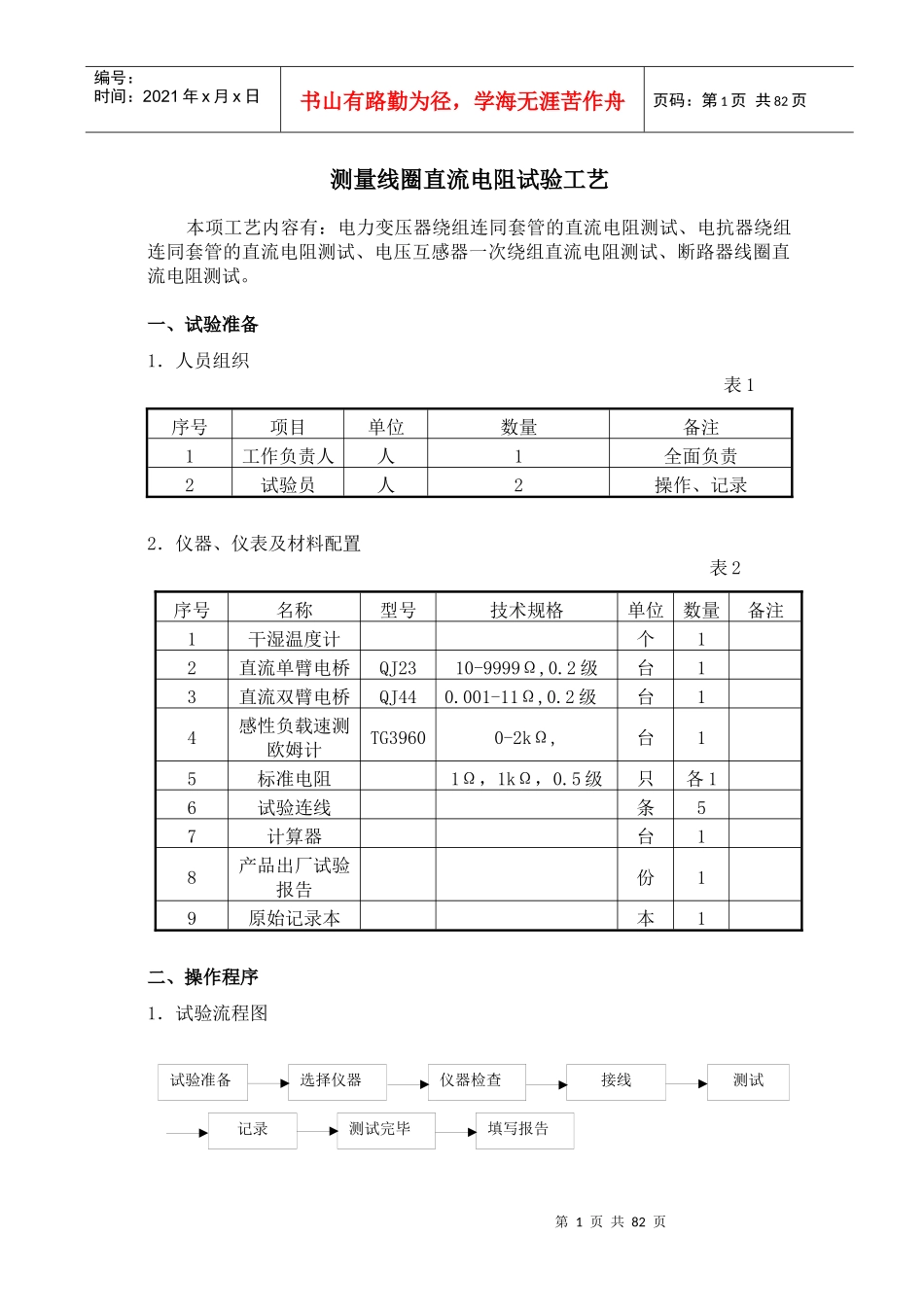

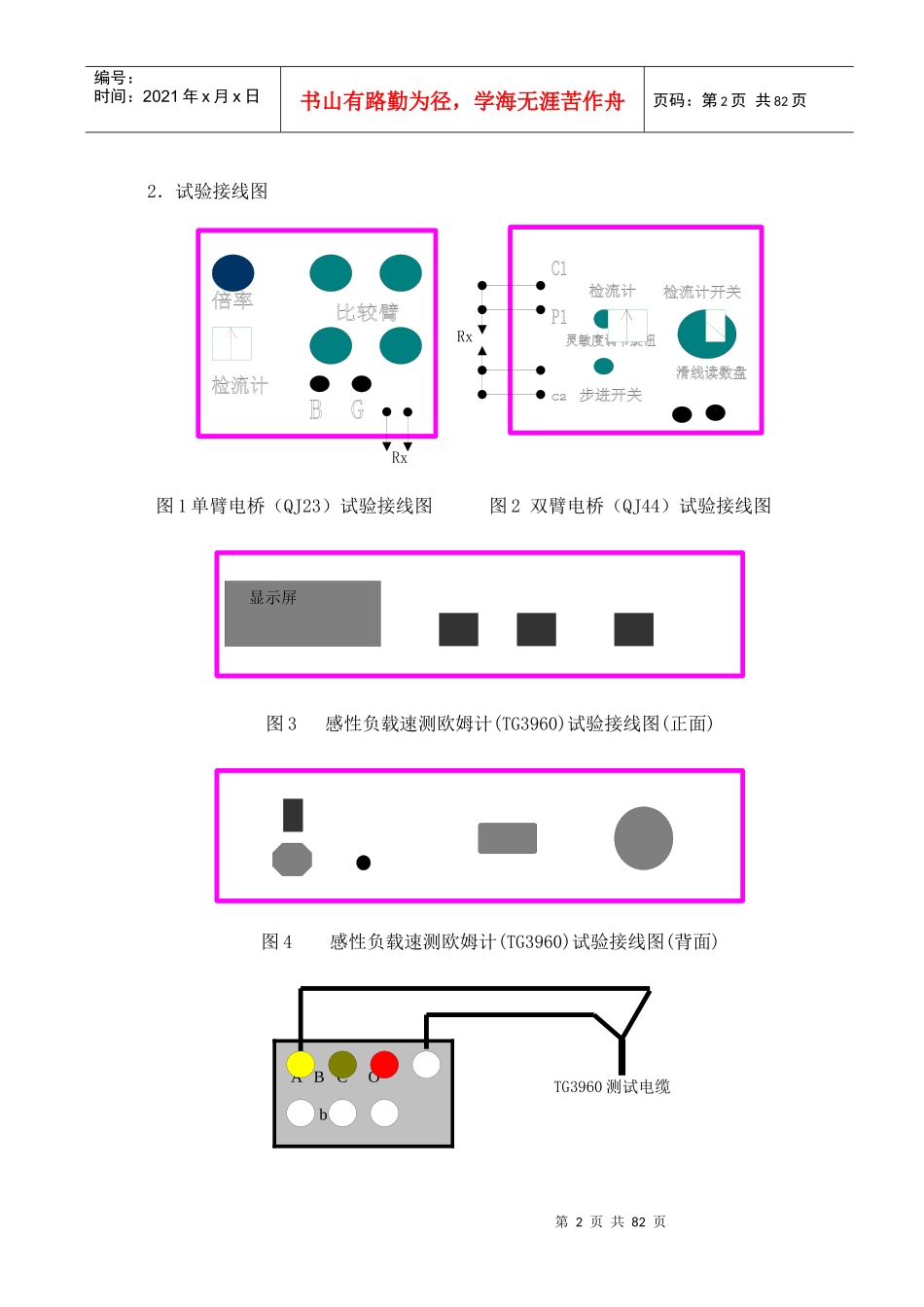

第1页共82页试验准备选择仪器仪器检查接线测试记录测试完毕填写报告编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页测量线圈直流电阻试验工艺本项工艺内容有：电力变压器绕组连同套管的直流电阻测试、电抗器绕组连同套管的直流电阻测试、电压互感器一次绕组直流电阻测试、断路器线圈直流电阻测试。一、试验准备1．人员组织表1序号项目单位数量备注1工作负责人人1全面负责2试验员人2操作、记录2．仪器、仪表及材料配置表2序号名称型号技术规格单位数量备注1干湿温度计个12直流单臂电桥QJ2310-9999Ω,0.2级台13直流双臂电桥QJ440.001-11Ω,0.2级台14感性负载速测欧姆计TG39600-2kΩ,台15标准电阻1Ω，1kΩ，0.5级只各16试验连线条57计算器台18产品出厂试验报告份19原始记录本本1二、操作程序1．试验流程图第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页2．试验接线图RxRx图1单臂电桥（QJ23）试验接线图图2双臂电桥（QJ44）试验接线图图3感性负载速测欧姆计(TG3960)试验接线图(正面)图4感性负载速测欧姆计(TG3960)试验接线图(背面)TG3960测试电缆显示屏ABCOabc第3页共82页第2页共82页AXaxaxabc编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页图5三相变压器线圈直流电阻测试接线TG3960测试电缆图6单相变压器线圈直流电阻测试接线图AaRxXx图7QJ23电桥测量电压互感器一次线圈直流电阻接线图图8QJ23电桥测量断路器线圈直流电阻接线图三、试验步骤1．试验准备该项试验应在被试物安装就位后进行。试验时应按表1、表2做准备。试验现场应有稳定的交流电源和可靠的接地点。2．选择仪器电力变压器：速测欧姆计（TG3960），干湿温度计；电压互感器：直流单臂电桥（QJ23），干湿温度计；断路器线圈：速测欧姆计（TG3960），干湿温度计。3．仪器检查由于仪器设备到达现场，经过长途运输和装卸，所以试验前必须对仪器作必要的检查工作，保证仪器设备状态良好。首先检查外观应完好无损，然后作通电检查，给电桥安装电池，对速测欧姆计接通电源，用标准电阻(1Ω，1kΩ)分别进行校对,计算误差应小于0.5%方可使用。将干湿温度计湿球加满水，放第4页共82页第3页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页置于通风，阳光不能直射的地方。4．接线接线前应拆除被试设备的外部连线，拆前应做好标记，防止错误恢复。测量三相电力变压器、电抗器线圈直流电阻按图5接线；测量单相电力变压器线圈直流电阻按图6接线；测量电压互感器一次线圈直流电阻按图7接线；测量断路器线圈直流电阻按图8接线；接线后应由工作负责人确认。5．测试由一名试验员操作仪器，另一名负责记录。对于多档位变压器，应最后测量运行位。（1）单、双臂电桥操作方法①首先将检流计指针机械调整到零位。②将“电源选择”开关置于相应位置，将检流计指针调到“0”位（电位调整零位）。③估计被测电阻值大小，选择适当倍率位置，先按“B”钮，再接“G”钮测量，此时若检流计指针偏转幅度很大，应调整检测值，反复开、断“G”钮测量直至电桥平衡检流计指向零位。④在测试过程中，双臂电桥的灵敏度旋钮应逐步调到最大位置，双臂电桥细调依靠滑线盘进行调整。⑤当检流计调整到零位则被测电阻值应为：单臂电桥Rx＝倍率×读数盘之和双臂电桥Rx＝倍率×（步进读数＋滑线盘读数）⑥测量完毕时，应先断开“G”钮，后断开“B“钮。（2）感性负载速测欧姆计操作方法①测量电阻时，按图4接好电源线和仪器测量线，消弧键应处于按下状态。②接通电源，抬起消弧键，仪器自动选流并显示在显示屏上，然后仪器按充电、核零、自动换档、显示测量值一次完成。③测量完毕后按下消弧键，对于感性负载将显示“L”，消失后即可进行下次测量或关机。6．记录测试时应作详细记录。记录内容包括：试验地点、温度、湿度、仪器型号编号、被试设备铭牌、测试数据。记录使用墨水笔，字迹要清晰。记录本采用专门的原始记录本。记录测试数据时应复述，操作人确认后方可记录。对大型变压器应取油温读取变压器温度计指示温度。7．测试...
