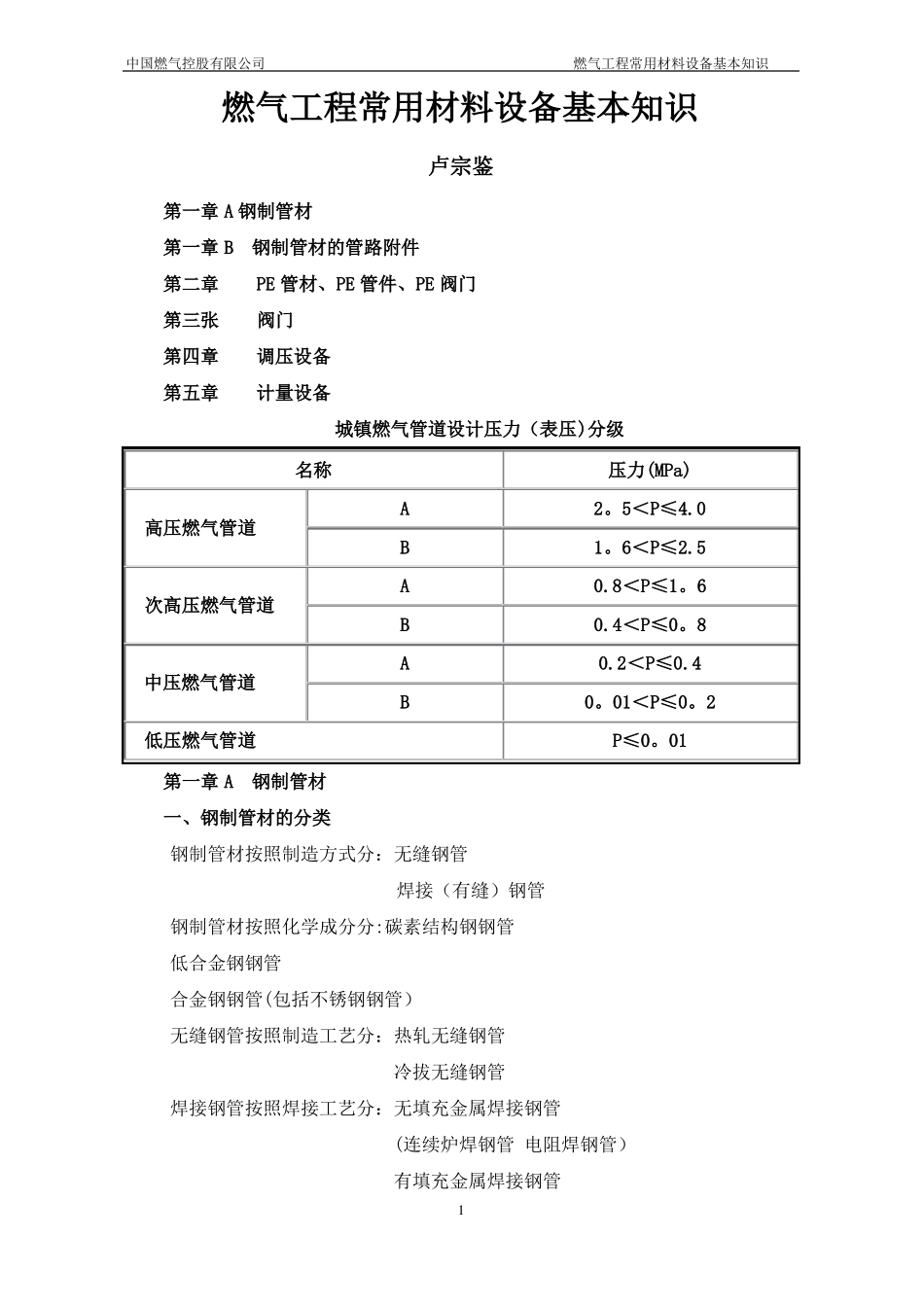

中国燃气控股有限公司燃气工程常用材料设备基本知识燃气工程常用材料设备基本知识卢宗鉴第一章A钢制管材第一章B钢制管材的管路附件第二章PE管材、PE管件、PE阀门第三张阀门第四章第五章调压设备计量设备城镇燃气管道设计压力（表压)分级名称A高压燃气管道BA次高压燃气管道BA中压燃气管道B低压燃气管道第一章A钢制管材一、钢制管材的分类钢制管材按照制造方式分：无缝钢管焊接（有缝）钢管钢制管材按照化学成分分:碳素结构钢钢管低合金钢钢管合金钢钢管(包括不锈钢钢管）无缝钢管按照制造工艺分：热轧无缝钢管冷拔无缝钢管焊接钢管按照焊接工艺分：无填充金属焊接钢管(连续炉焊钢管电阻焊钢管）有填充金属焊接钢管1压力(MPa)2。5＜P≤4.01。6＜P≤2.50.8＜P≤1。60.4＜P≤0。80.2＜P≤0.40。01＜P≤0。2P≤0。01中国燃气控股有限公司燃气工程常用材料设备基本知识（埋弧焊钢管熔化极气体保护电弧焊钢管）焊接钢管按照焊缝形式分：直缝焊接钢管螺旋缝焊接钢管无填充金属焊接钢管分：连续焊钢管电阻焊钢管有填充金属焊接钢管分：埋弧焊钢管熔化极气体保护电弧焊钢管解释：1、采用热加工方法制造的不带焊缝的钢管叫无缝钢管（热轧无缝钢管)。2、热加工后的管状产品进一步冷加工至所要求的形状叫冷拔无缝钢管。3、连续炉焊：在加热炉里对钢带进行加热，然后对已成型的边缘采用机械加压方法焊接在一起而成形的一条焊缝的工艺。在此，将钢卷逐卷对接在一起，以保证焊管机形成一个连续的工艺（这种工艺是对焊工艺的一种)。4、电阻焊：通过电阻焊接或电感应焊接而形成一条焊缝的一种工艺.在此，待焊接边缘通过机械加压方法焊接在一起，焊接热量由电阻产生.5、埋弧焊:此种工艺是通过一个或几个裸金属自耗电极与工件之间的一个或数个电弧对金属加热而产生金属结合的一种焊接工艺.电弧和熔化金属被工件上的易熔小颗粒材料保护起来。不需加压，填充金属部分或全部来自电极。6、熔化极气体保护电弧焊:此种工艺就是通过连续的自耗电极和工件之间的一个或数个电弧对金属加热而产生金属结合的一种焊接工艺.其保护完全由外部提供的气体或混合气体来获得.不需加压，填充金属来自电极。7、ERW钢管：就是高频直缝电阻焊钢管，英文ElectricResistanceWelding，缩写简称为ERW。燃气工程中常用的钢制管材包括：热轧无缝钢管、冷拔无缝钢管、双面埋弧焊螺旋缝钢管，高频直缝电阻焊钢管燃气工程中常用的镀锌钢管也是高频电阻焊钢管。二、钢制管材的规格钢制管材为了与目前国际上流行的两个不同系列的钢管外径相适应，分为两个外径系列：2中国燃气控股有限公司燃气工程常用材料设备基本知识A系列为英制系列(CLASS系列），管子外径按ASMEB36。10M的规定。ASMEB36。10M是美国国家标准中的钢管标准号。ASME是AmericanSocietyofMechanicalEngineers(美国机械工程师协会）的英文缩写。B系列为公制系列(PN系列）,管子外径按ISO4200的规定。ISO4200是焊接和无缝平端钢管的尺寸和单位长度重量的标准。ISO是InternationalOrganizationforStandardization(国际标准化组织）的英文缩写。国际标准化组织是一个全球性的非政府组织,是国际标准化领域中一个十分重要的组织。中国是ISO的正式成员。A系列就是俗称的大外径系列，B系列就是俗称的小外径系列。但A系列的大外径仅限于DN250以下,在DN300以上其直径反而小于B系列。很多情况下两者差别是很大的：如DN100时差了6。3mm，大直径时差别达20mm以上.通常情况下，焊接钢管一般选用A系列，无缝钢管一般选用B系列。公称通径：公称通径(公称口径、公称直径）是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的整数，与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字表示。钢管的规格一般用希腊字母“Φ”开头加钢管的外径＊壁厚，例如Φ219＊6，表示钢管的外径是219mm，壁厚是6mm.也有用“公称通径＊壁厚”表示的，不过这种表示方法是不规范的。公称通径≤100的焊接钢管,通常只写公称通径，例如DN15的焊接（镀锌）钢管，表示外径是21。3mm,壁厚是2.8mm的焊接（镀锌）钢管。需要注意的是，以上这种表示方法,通常表示壁厚符合GB/T3091标...
