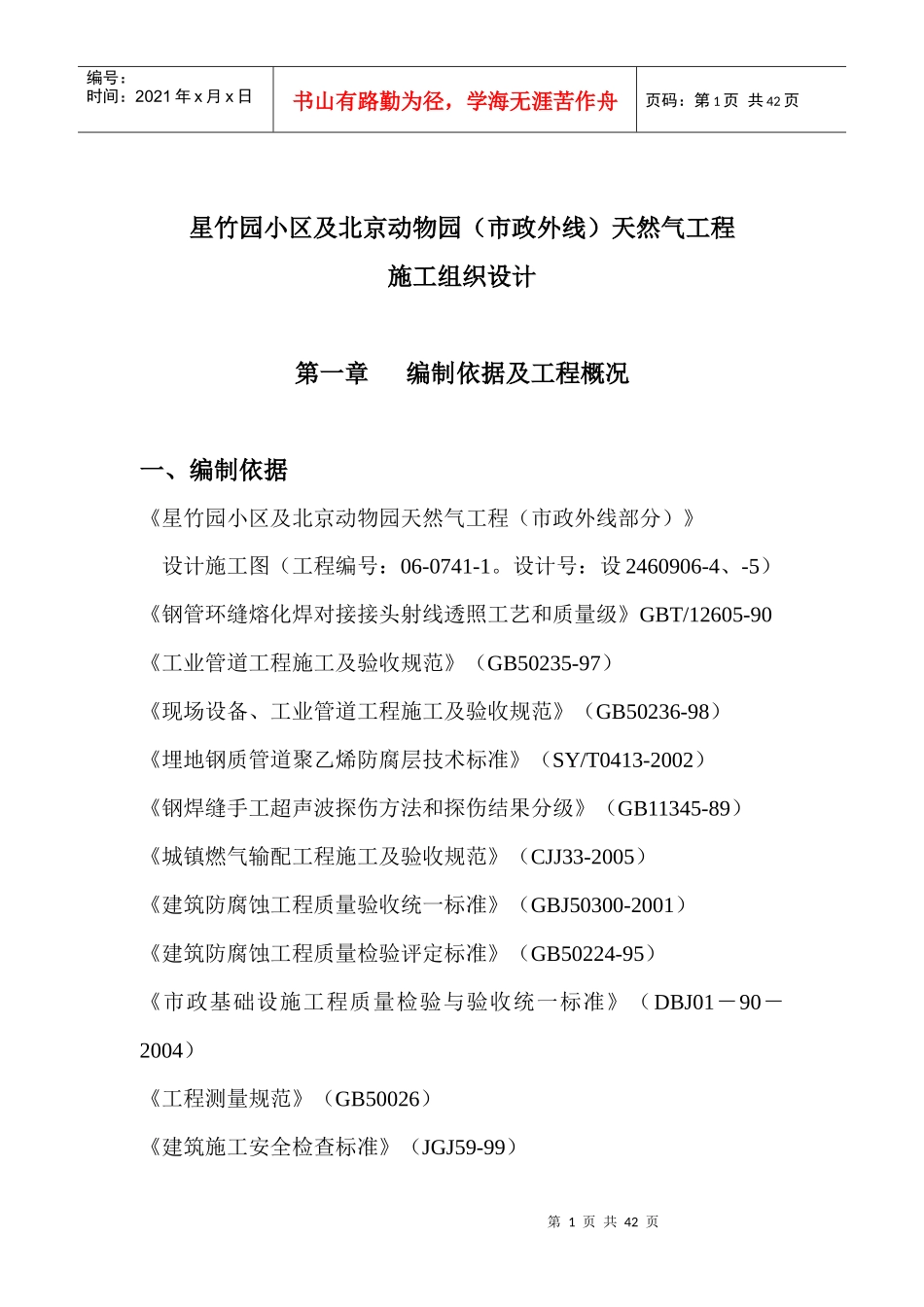

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页星竹园小区及北京动物园（市政外线）天然气工程施工组织设计第一章编制依据及工程概况一、编制依据《星竹园小区及北京动物园天然气工程（市政外线部分）》设计施工图（工程编号：06-0741-1。设计号：设2460906-4、-5）《钢管环缝熔化焊对接接头射线透照工艺和质量级》GBT/12605-90《工业管道工程施工及验收规范》（GB50235-97）《现场设备、工业管道工程施工及验收规范》（GB50236-98）《埋地钢质管道聚乙烯防腐层技术标准》（SY/T0413-2002）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《城镇燃气输配工程施工及验收规范》（CJJ33-2005）《建筑防腐蚀工程质量验收统一标准》（GBJ50300-2001）《建筑防腐蚀工程质量检验评定标准》（GB50224-95）《市政基础设施工程质量检验与验收统一标准》（DBJ01－90－2004）《工程测量规范》（GB50026）《建筑施工安全检查标准》（JGJ59-99）第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页《建筑施工高处作业安全技术规程》（JGJ46-88）《市政基础设施工程资料管理规程》（DBJ01－71－2003）《建设工程施工现场环境保护标准》（DBJ01-83-2003）《建筑施工厂界噪声限制》（GB12523-90）《建设工程施工现场安全防护、场容卫生、环境保护与消防保卫标准》（DBJ01-72-2003）《施工现场临时用电安全技术规范》（JGJ46-88）《建设工程质量管理条例》（国务院令第279号）《建设项目环境管理办法》二、工程概况工程名称：星竹园小区及北京动物园天然气工程（工程编号：06-0741-1）（北京动物园市政外线部分）设计号2460906-4（星竹园小区市政外线部分）设计号2460906-5建设单位：北京市动物园计划开竣工日期：2008.10.12~2008.11.15（包括竣工验收和通气）本工程位于海淀区长河路，从中关村南大街现状DN500中压线开口引DN400中压线。外线总长1065米。其中：DN4001060米，DN2005米。DN400中压闸井一座。本工程由于接气点在长河路路中，而且深度在7米左右，施工时难度很大，接气时必须挖一个6m×7m的顶管工作坑,由于深度在第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页7m左右,开挖时没有放坡，开挖时四周采取钢筋混凝土锚喷措施。地下的雨、污水管线的敷设较深在7m深，是否有地下水而出现软基础等情况，在具体施工过程中如遇地下水再编制详细的地下水处理措施。现根据设计施工图和踏看现场来看，地下有高压电缆、电信、热力和雨、污水管线，地上有各种管线的井和高压配电箱及通讯设备箱等。所以基槽开挖全部采用人工开挖，开挖深度从图上纵断面深度下挖80㎝进行基底处理，基底处理层需铺设80㎝的砂子。燃气管道从起点到终点有几段设置在过往密集的长河路道路中间，施工时需破路，并需办理相关的掘路手续；为了不影向交通和过往车辆及非机动车辆，需在道路上搭设施工便桥才能满足过往车辆的正常行驶。白天、夜间施工时需安排专人负责疏导交通安全工作，并设置交通的相关安全标识。由于地上障碍物太多，有高压箱、电信箱及部分临时设施，树木、草坪和人行道上的方砖，施工时能够调整位置的尽量调整，不能调整的要全部清理以上障碍物。第二章施工部署一、施工现场布置及施工准备1．生活区、办公区布置由于本工程线路较长，施工场地比较大而长，但障碍物比较多，要集中设置施工办公区、生活区，搭建位置由甲方指定在动物园院内的具体地方，全面服从甲方的管理。现场施工用水、用电均由甲第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页方提供。可能有的地方无法接临时用电，施工时需配备二台流动发电机车，确保工程正常施工。（1）临时用水临时用水包括施工用水、生活用水。临时水管用DN100镀锌钢管埋地铺设至临时设施处。本工程其余部位临时用水不能接的地方可采用5吨水车运送。（2）临时用电临时用电从业主提供部位架设三相五线输电线路，根据现场情况架空敷设或埋地敷设，每80米设一分闸箱。线...
