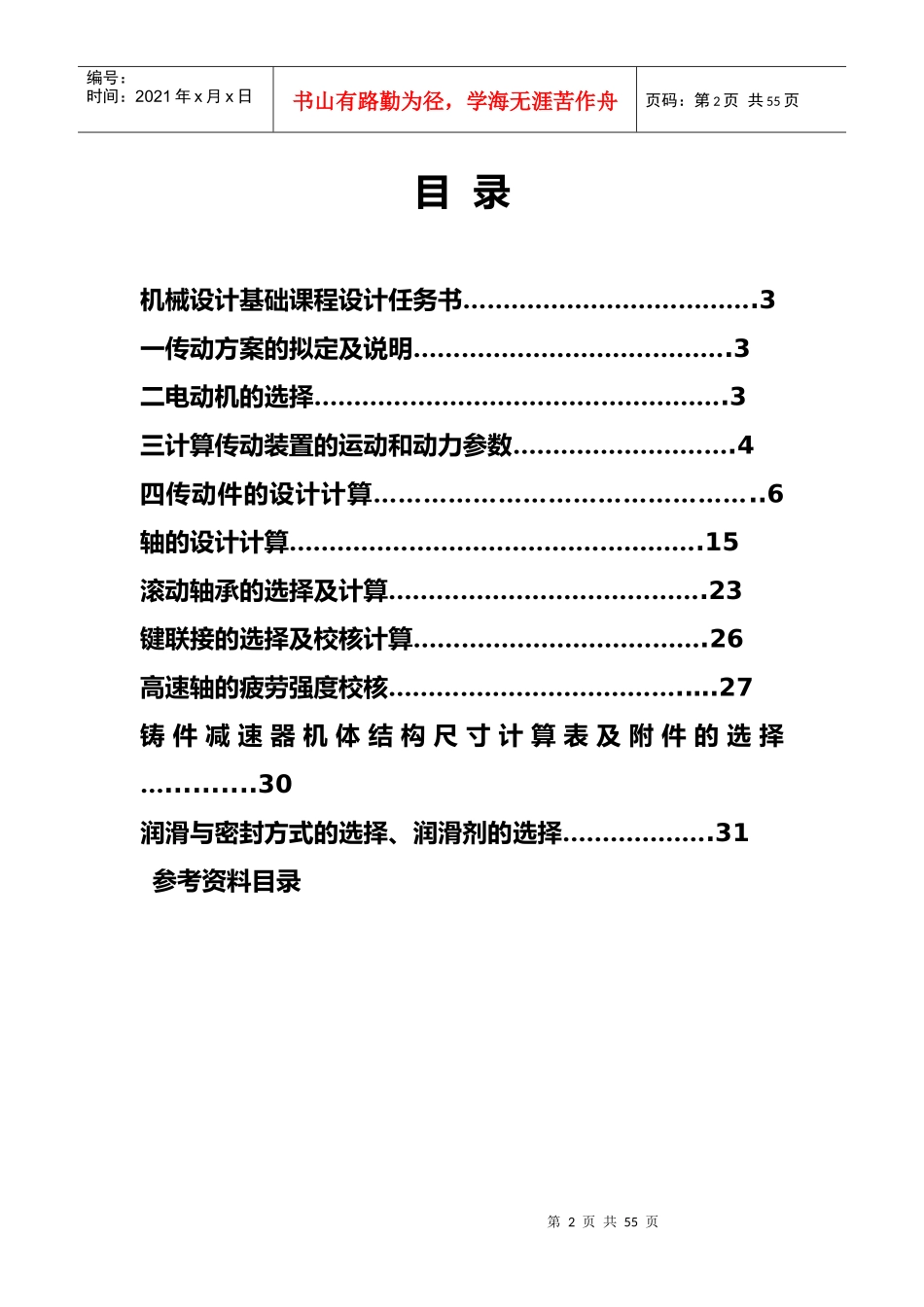

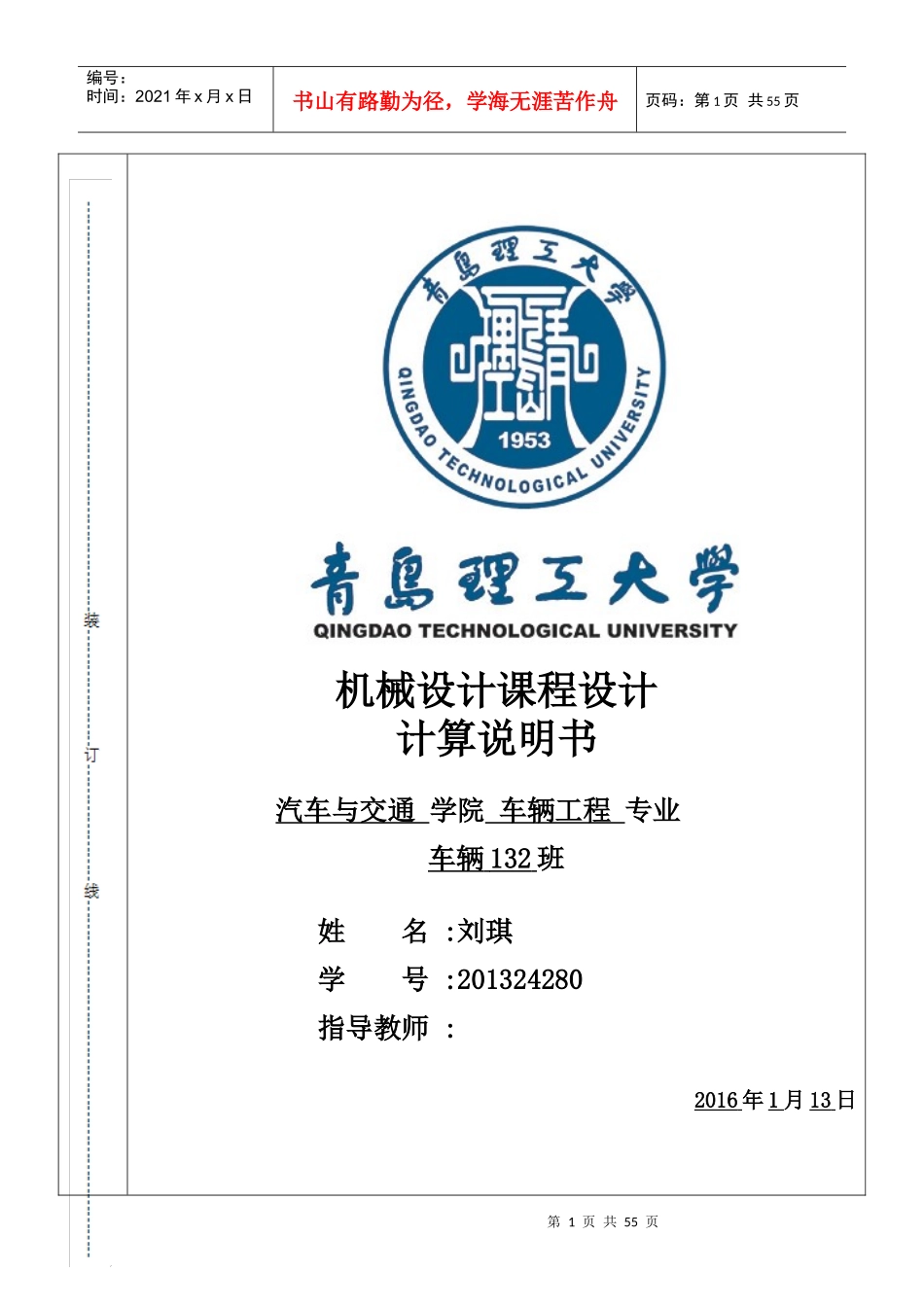

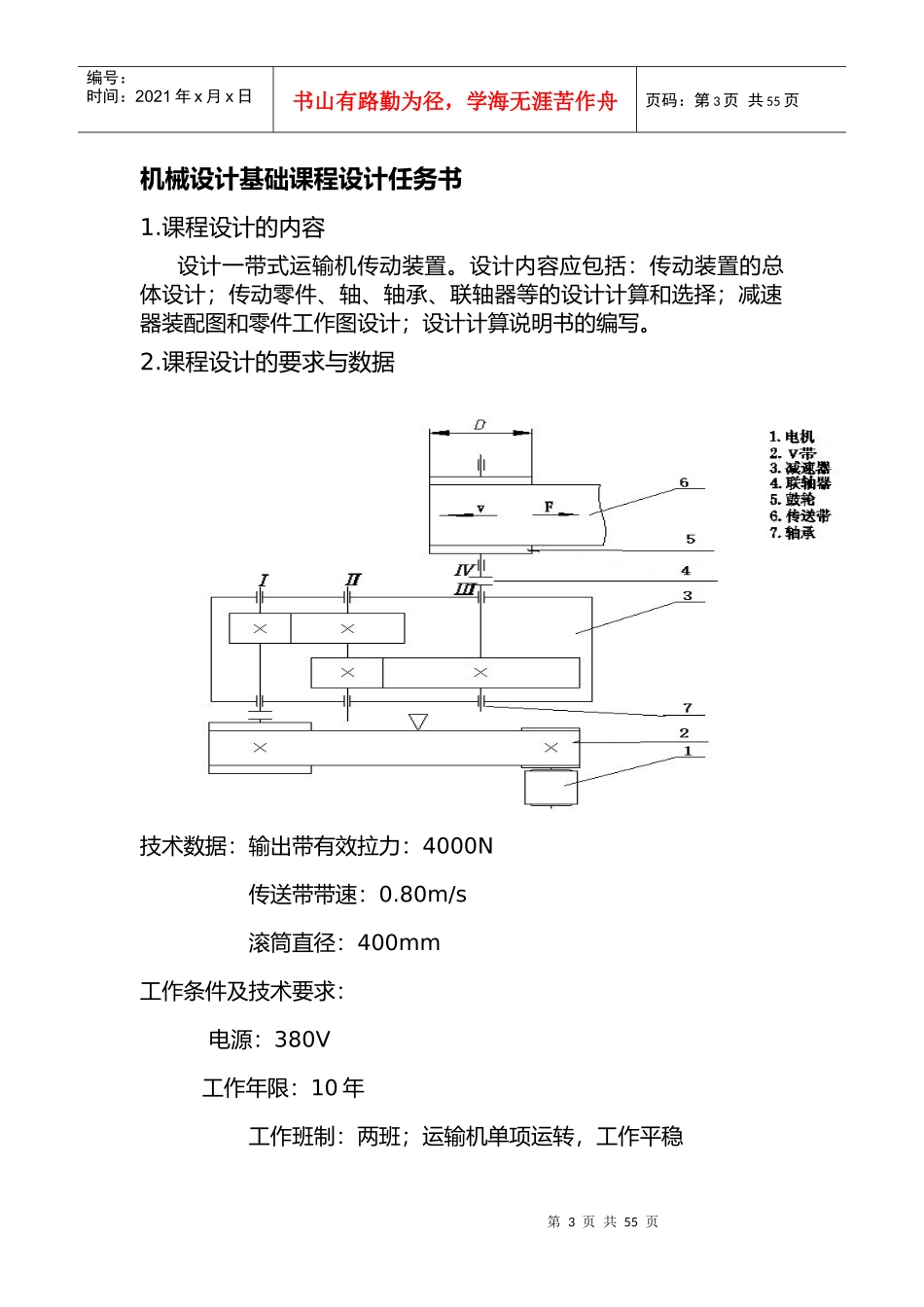

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页机械设计课程设计计算说明书汽车与交通学院车辆工程专业车辆132班姓名:刘琪学号:201324280指导教师:2016年1月13日第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页目录机械设计基础课程设计任务书……………………………….3一传动方案的拟定及说明………………………………….3二电动机的选择…………………………………………….3三计算传动装置的运动和动力参数……………………….4四传动件的设计计算………………………………………..6轴的设计计算…………………………………………….15滚动轴承的选择及计算………………………………….23键联接的选择及校核计算……………………………….26高速轴的疲劳强度校核……………………………….….27铸件减速器机体结构尺寸计算表及附件的选择…..........30润滑与密封方式的选择、润滑剂的选择……………….31参考资料目录第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页机械设计基础课程设计任务书1.课程设计的内容设计一带式运输机传动装置。设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。2.课程设计的要求与数据技术数据：输出带有效拉力：4000N传送带带速：0.80m/s滚筒直径：400mm工作条件及技术要求：电源：380V工作年限：10年工作班制：两班；运输机单项运转，工作平稳第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页3.课程设计应完成的工作1．减速器装配图1张；2．零件工作图2张（轴、齿轮各1张）；3．设计说明书1份。第5页共55页第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页第6页共55页第5页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共55页一、传动方案的拟定及说明传动方案给定为三级减速器（包含带轮减速和两级圆柱齿轮传动减速），说明如下：为了估计传动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算其驱动卷筒的转速nW，即nW=60×1000vπD=60×1000×0.8π×400≈38.2r/min一般常选用同步转速为3000r/min的电动机作为原动机，因此传动装置总传动比约为16--23。根据总传动比数值，可采用任务书所提供的传动方案就是以带轮传动加二级圆锥斜齿轮传动二、电动机选择第7页共55页第6页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共55页1．电动机类型和结构型式按工作要求和工作条件选用一般用途的Y系列三相笼型异步电动机，全封闭自扇冷式结构，电压380V。2．电动机容量工作的有效功率Pw=Fv/1000=4000X0.80/1000=3.2KW传动装置总效率η=η带η齿2η承4η联2η卷筒按表9-1取：皮带传动效率η带=0.96齿轮啮合效率η齿=0.97（齿轮精度为8级）滚动轴承效率η承=0.99联轴器效率η连=0.99第8页共55页第7页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共55页卷筒效率η卷筒=0.96则传动总效率η=0.96*0.972*0.994*0.99*0.96=0.8253．电动机额定功率所需电动机效率Pr=Pw/η=3.2/0.825=3.88KW查表14.1、，可选Y系列三相异步电动机Y112M-4型额定功率P0=4KW或选Y系列三相异步电动机Y132M1-6型，额定功率P0=4KW4．电动机的转速按表9.1推荐的传动比合理范围i，二级圆柱齿轮减速器传动比i=8-14滚筒轴转速nw=60X1000v/πd=60X1000X0.80/(Πx400)=38.2r/min所以电动机转速的可选范围为nd'=nW⋅i¿=38.2×(8~40)=305.6~1528r/min现以同步转速为1500r/min及1000r/min两种方案进行电动机型号额定功率/kw同步转速满载转速总传动比Y112M-441500144037.7第9页共55页第8页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共55页Y132M1-64100096025.1比较两方案可见，方案1选用的电动机虽然质量和价格较低...
