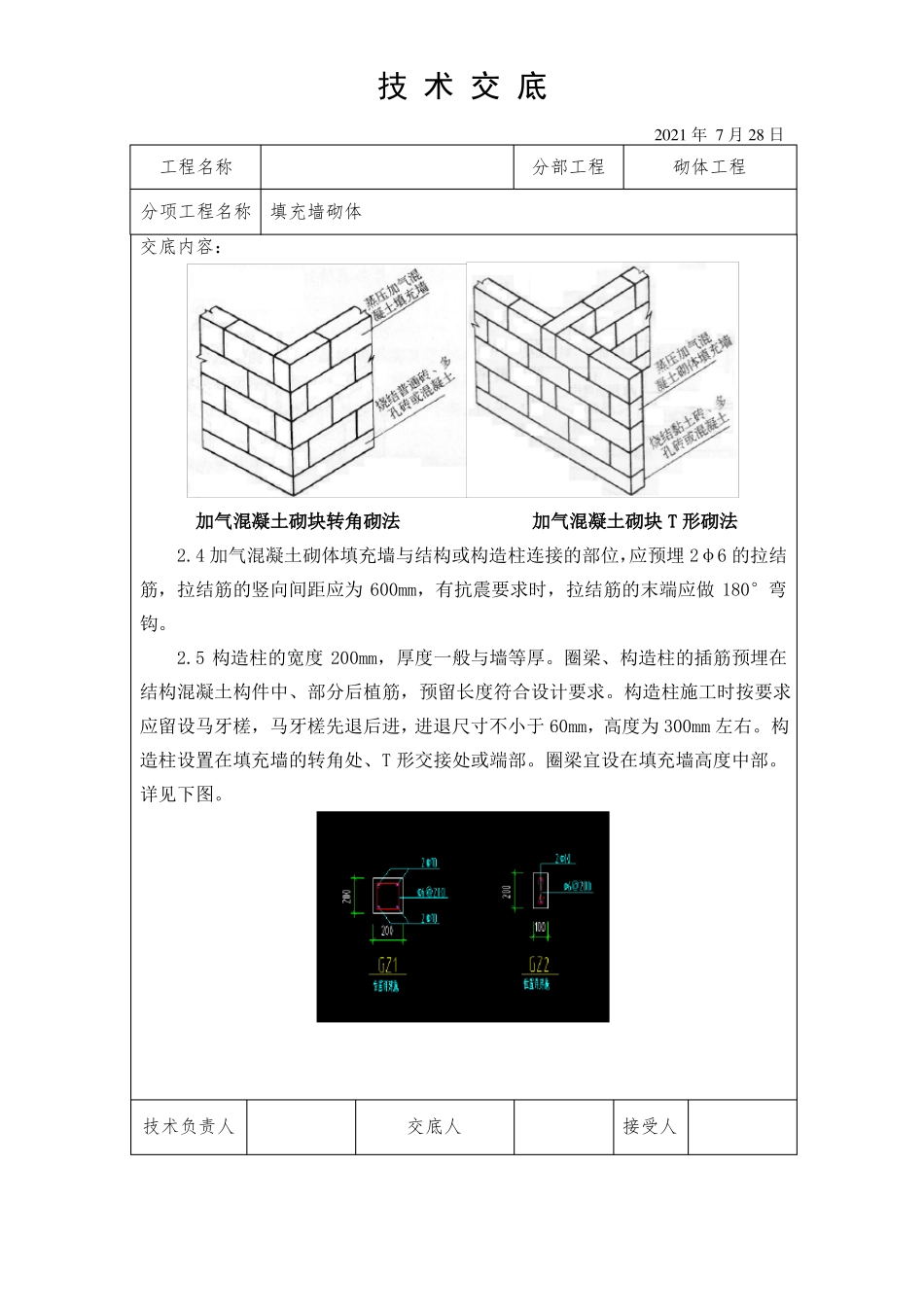

技术交底2021年7月28日工程名称分项工程名称填充墙砌体交底内容：一、工程概括分部工程砌体工程填充墙采用蒸压加气混凝土加气块，采用A3.5B06，厚度为200mm，局部采用150/100mm。二、施工准备1、施工准备1.1主要机具锯或切割机、筛子、铁锹、线锤、小平尺、钢卷尺、线、手推车或电动车、皮数杆、木砖。1.2材料1.2.1加气凝土砌块规格及强度应符合设计要求，并具有出厂合格证，并经复检合格后方可使用。1.2.2加气凝土砌块运输和装卸过程中严禁抛掷、倾倒，其龄期应超过28d，应按材料的品种、规格堆放整齐，堆置高度不宜超过2m，露天堆放应加盖彩条布。1.2.3砂浆：商品预拌砂浆。1.2.4其它材料：木砖、Φ6钢筋等。1.3作业条件1.3.1施工层段已完善结构验收手续，在结构上弹上建筑＋50cm标高线，楼面弹上墙边线及门窗洞口线。1.3.2砌体拉结筋完善隐蔽工程验收。1.3.3砌筑前应将楼面凝结灰浆清扫干净，洒水湿润根据最下一层砖底标高，拉线检查基层到砖底水平灰缝厚度，如厚度超过20mm，用C20细石砼找平,不得用除此以外的材料进行施工。技术负责人交底人接受人技术交底2021年7月28日工程名称分项工程名称填充墙砌体交底内容：分部工程砌体工程1.3.4砌筑前一天，应将墙与原结构相接处洒水湿润，以保证粘结牢固。1.3.5应根据加气混凝土砌块的品种、规格、结构净空高度、相邻门窗洞口尺寸以及与相邻砌体砌块模数等因素，安排砌体平面、立面排块设计。2、操作工艺2.1工艺流程作业准备→拌制砂浆→排砖摞底→砌筑→验评2.2砌筑时应预先试排砌块，并优先使用整体砌块。不得已须断开砌块时，应使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角，锯裁砌块的长度不应小于砌块总长度的1/3。长度小于等于150mm的砌块不得上墙。砌筑最底层砌块时，当灰缝厚度大于20mm时应使用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1/3。砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接处，应使横墙砌块隔皮断面露头。详见下图。技术负责人交底人接受人技术交底2021年7月28日工程名称分项工程名称填充墙砌体交底内容：分部工程砌体工程加气混凝土砌块转角砌法加气混凝土砌块T形砌法2.4加气混凝土砌体填充墙与结构或构造柱连接的部位，应预埋2φ6的拉结筋，拉结筋的竖向间距应为600mm，有抗震要求时，拉结筋的末端应做180°弯钩。2.5构造柱的宽度200mm，厚度一般与墙等厚。圈梁、构造柱的插筋预埋在结构混凝土构件中、部分后植筋，预留长度符合设计要求。构造柱施工时按要求应留设马牙槎，马牙槎先退后进，进退尺寸不小于60mm，高度为300mm左右。构造柱设置在填充墙的转角处、T形交接处或端部。圈梁宜设在填充墙高度中部。详见下图。技术负责人交底人接受人技术交底2021年7月28日工程名称分项工程名称填充墙砌体交底内容：分部工程砌体工程填充墙高度超过4m时，在墙中部设置与柱连接的圈梁。当圈梁被门窗洞口截断时，圈梁与洞口上部的过梁搭接长度不小于其垂直间距的二倍，且不小于1000。当圈梁兼作过梁时，应在洞口上方按过梁要求确定截面并另加钢筋。窗台设压顶，首层顶层贯通，压顶断面尺寸及配筋见下图。压顶断面尺寸及配筋图砌块墙上留洞以及门窗洞上应设过梁，过梁两端搁置长度为每端300（有构造柱的部位可以伸至构造柱不小于200mm），即过梁总长L=洞口长度（净宽）+600，过梁的混凝土的标号为C25。混凝土技术参数：1、大于4m，水平连系梁高度200mm，墙宽度为100mm，高2.5-4m，设置100mm高腰带，顶部为自由端设置200mm高压顶圈梁。压顶与过梁进入构造柱或者锚入墙体不小于250mm。电梯圈梁300mm，设置位置详见电梯深化图纸。2、净跨600-1200mm，过梁高100mm；净跨1500-2100mm，过梁高150mm；净跨2400-3000mm，过梁高200mm；净跨3300mm，过梁高250mm；净跨3600-4500mm，过梁高300mm；净跨4200mm，过梁高350mm；3、施工前先复核，特殊情况及时沟通；技术负责人交底人接受人驻马店市工程质量监督站监制技术交底2021年7月28日工程名称分项工程名称填充墙砌体交底内容：分部工程砌体工程电梯部位根据各楼情况施工前再次确认复核。技术负责人交底人接受人技术交底2021年7...
