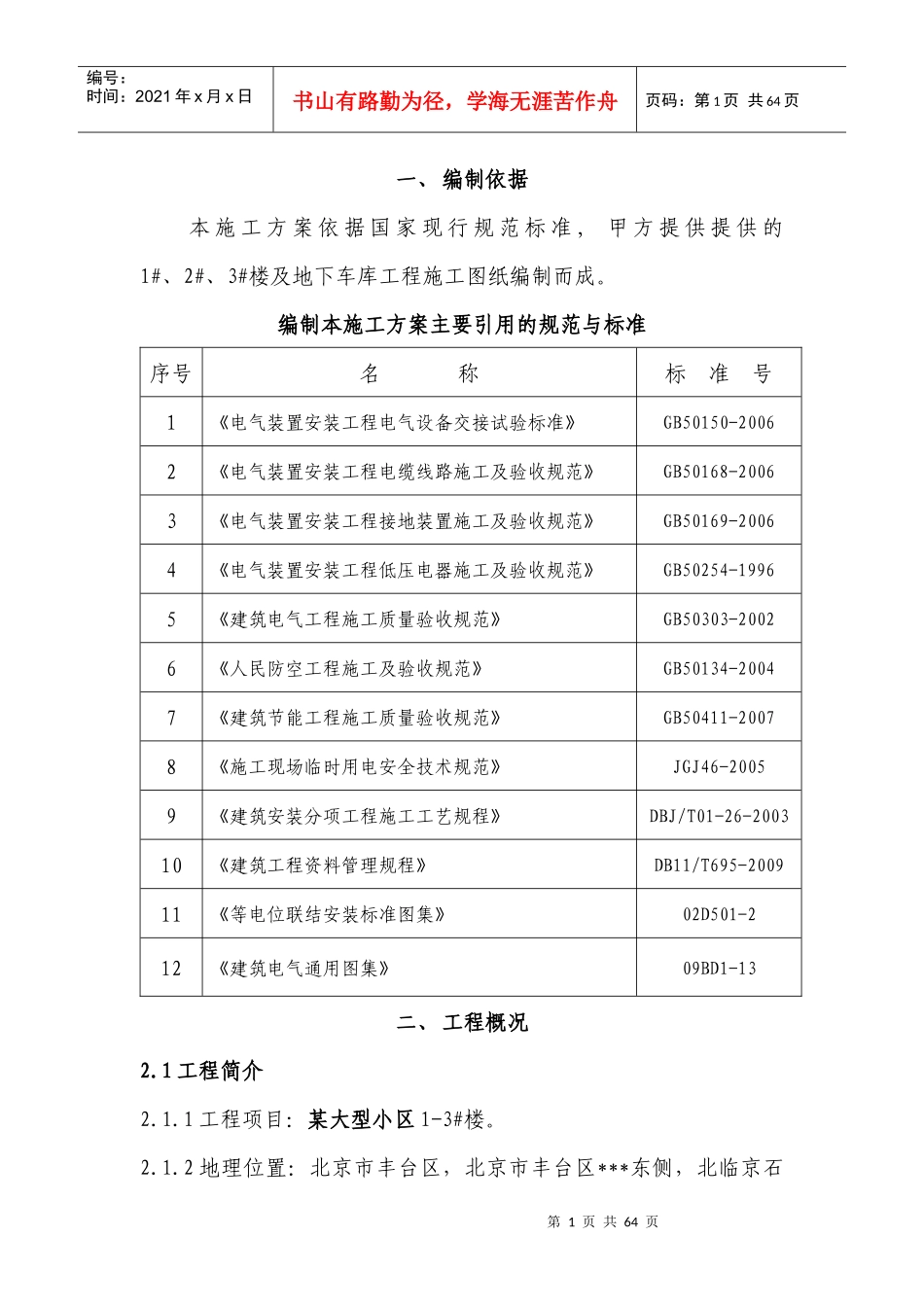

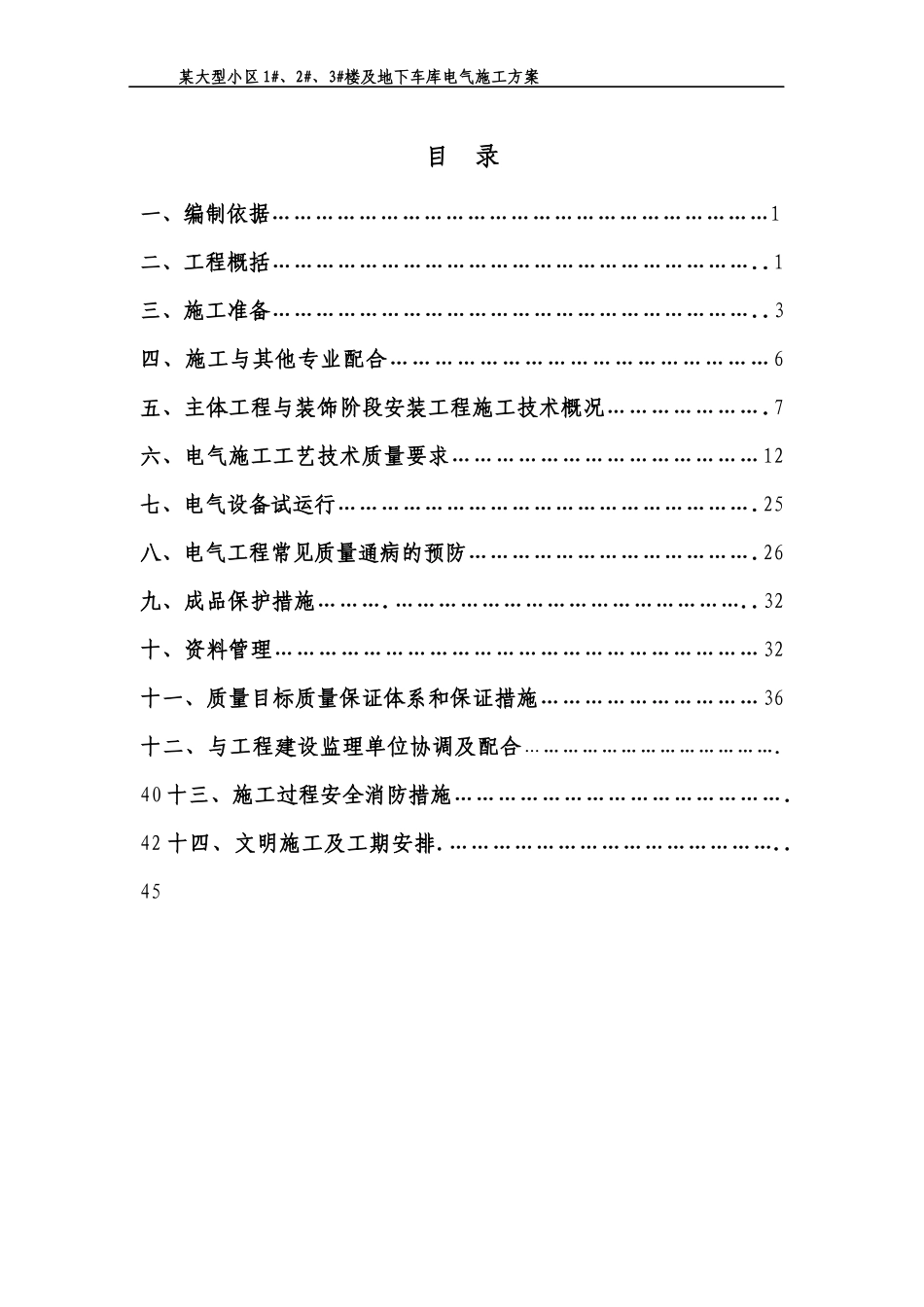

某大型小区1#、2#、3#楼及地下车库电气施工方案目录一、编制依据……………………………………………………………1二、工程概括…………………………………………………………..1三、施工准备…………………………………………………………..3四、施工与其他专业配合……………………………………………6五、主体工程与装饰阶段安装工程施工技术概况………………….7六、电气施工工艺技术质量要求……………………………………12七、电气设备试运行………………………………………………….25八、电气工程常见质量通病的预防………………………………….26九、成品保护措施……….…………………………………………..32十、资料管理…………………………………………………………32十一、质量目标质量保证体系和保证措施…………………………36十二、与工程建设监理单位协调及配合………………………………….40十三、施工过程安全消防措施……………………………………….42十四、文明施工及工期安排.………………………………………..45第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页一、编制依据本施工方案依据国家现行规范标准,甲方提供提供的1#、2#、3#楼及地下车库工程施工图纸编制而成。编制本施工方案主要引用的规范与标准序号名称标准号1《电气装置安装工程电气设备交接试验标准》GB50150-20062《电气装置安装工程电缆线路施工及验收规范》GB50168-20063《电气装置安装工程接地装置施工及验收规范》GB50169-20064《电气装置安装工程低压电器施工及验收规范》GB50254-19965《建筑电气工程施工质量验收规范》GB50303-20026《人民防空工程施工及验收规范》GB50134-20047《建筑节能工程施工质量验收规范》GB50411-20078《施工现场临时用电安全技术规范》JGJ46-20059《建筑安装分项工程施工工艺规程》DBJ/T01-26-200310《建筑工程资料管理规程》DB11/T695-200911《等电位联结安装标准图集》02D501-212《建筑电气通用图集》09BD1-13二、工程概况2.1工程简介2.1.1工程项目：某大型小区1-3#楼。2.1.2地理位置：北京市丰台区，北京市丰台区***东侧，北临京石第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页高速公路，东临北京市丰台区长途客运站。2.1.3工程概况：本工程主要包括1#、2#、3#住宅楼及地下车库，总建筑面积为：56580平方米，其中地上建筑面积47600平方米，地下建筑面积8980平方米。地下二层，地下一层为自行车库和配套设备用房，地下二层为人防；1#、2#楼地上二十九层，首层至二十九层为住宅；3#楼地上二十三层，地下一层、首层、二层为居住公共服务设施。三层至二十三为住宅。2.1.4建筑类别：本工程属一类高层住宅建筑。2.2供电系统及概况2.2.1本工程电气系统包括：1、电力及照明配电系统；2、建筑物防雷与接地系统；3、有线电视系统；4、综合布线系统；5、漏电火灾报警系统；6、火灾自动报警系统；7、保安闭路监视系统。2.2.2供电方式：本工程采用放射式和树干式相结合的供电方式。对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放射式结合的供电方式。一级负荷采用两路独立电源供电，当一路电源发生故障断电时，另一路电源不应同时受到损坏，在最末一级配电装置处自动切换。一般照明采用单电源供电，应急照明采用双电源供电，灯具自带蓄电池供电方式，保证应急供电时间不少于30分钟。设备用房的应急照明用电引自于应急照明箱，与消防有关的房间其备用照明的持续时间不应少于120分钟。三级负荷采用单回路供电。两路电源宜分设线槽，同一线槽时第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页应加隔板。三、施工准备3.1技术准备工程开工前与本专业的技术人员到位，并持证上岗。开工前做好如下工作：3.1.1认真熟悉审阅图纸，并参照规范要求审查图纸中存在的问题，搞好自审和会审。3.1.2编制合理的施工方案，技术交底及时准备并有针对性。3.1.3加强对新材料、新工艺、新技术的调查和研究工...
