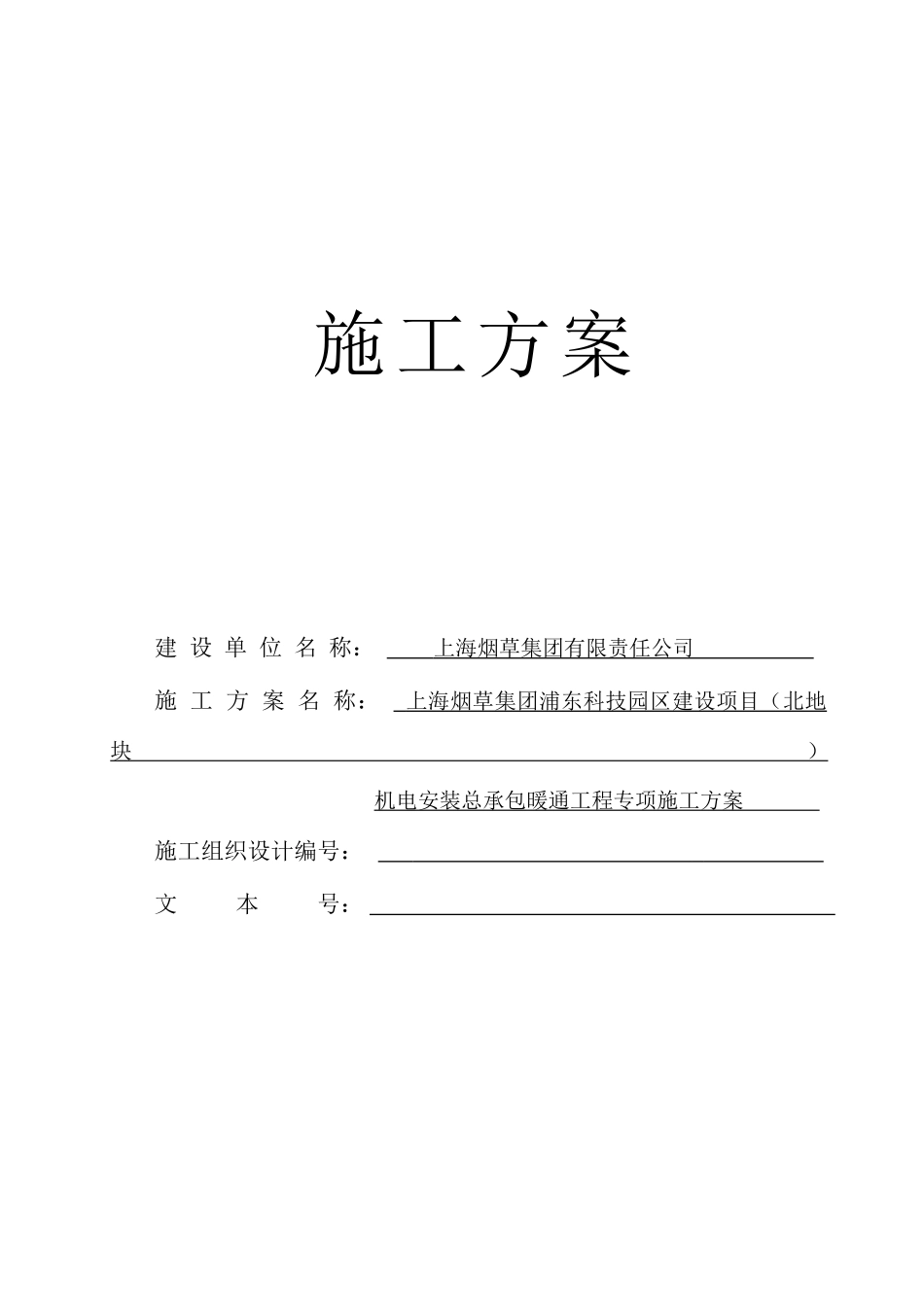

施工方案建设单位名称：上海烟草集团有限责任公司施工方案名称：上海烟草集团浦东科技园区建设项目（北地块）机电安装总承包暖通工程专项施工方案施工组织设计编号：文本号：上海市安装工程集团有限公司2016年8月上海市安装工程集团有限公司暖通工程专项施工方案目录一、工程概况二、主要施工和验收规范三、施工部署四、电气安装主要施工方法和技术措施五、保证工程质量措施六、保证安全生产的措施1第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页1、项目概况1.1项目简介工程位于浦东新区康桥工业区F03-01地块工地勘察界内：即南靠龙游港，北邻秀沿路，东侧有一条（沈家宅河）之隔的申江路。建设用地面积为：308536.60m2(折合462.0亩)，建设以联合实验生产工房为主（车间部分分地上一层局部二层，辅楼部分地上四层，地下一层，占地面积152790.8m2）、动力中心、架空连廊、污水处理站及垃圾站、危险品仓库、110KVA变电站、安保控制中心、西非机动车停车棚、北非机动车停车棚、原料物流大门及门卫室、成品辅料物流大门及门卫室、职工车辆大门及门卫室等为辅的12个单体组成，建筑总面积302183.99m2。1.2参建单位建设单位：上海烟草集团有限责任公司项目管理单位：上海市工程建设咨询监理有限公司设计单位：机械工业第六设计研究院有限公司监理单位：上海三凯建设管理咨询有限公司土建总承包单位：上海建工集团股份有限公司机电总承包单位：上海市安装工程集团有限公司联合试验生产工房动力中心110KV变电站安保控制中心危险品仓库辅楼架空连廊第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页1.3暖通系统简介空调热源制冷机房安装4台1500冷吨高温离心式冷水机组，制冷机组采用10kV高压电机。安装2台1100冷吨常规离心式冷水机组，制冷机组采用10KV高压电机。制冷机房为工艺设备冷却用水单独配置了2台600冷吨常规离心式冷水机组（其中1台为备用）。空调风系统联合实验生产工房联合实验生产工房按功能分为五个主要区域，共68个空调系统，23个新风系统。另外，实验室、质检室等配备恒温恒湿空调系统，其余辅房等采用VRV多联机空调机组独立控制。按各区域不同功能送风方式有岗位送风、下送上回、上送上回、上下送中间回等形式，从而保证工作人员的舒适性及满足工艺要求。空调系统均采用温湿度独立控制，由独立的新风处理系统承担排除室内余湿并改善室内空气品质的任务，由另一套独立的空气处理系统承担排除室内余热的任务。温湿分控型空调机组只需控制两个参数：新风处理后的新风绝对含湿量和新回风混合后的送风温度，控制系统简单、可靠控制精度高。动力中心办公、会议等辅助用房采用多联机系统加新风的空调方式。变压器室及低压配电室、10KV配电室等电气用房设置分体置换通风降温型机房专用空调机组。制冷站、空压站、真空站等设置射流式空气处理机组。5.4米夹层走廊和地下水泵房设置风机盘管，夏季运行降温。安保控制中心空调系统采用直流变频中央空调系统，夏季供冷，冬季供热。110KV变电站长室、培训、智能电力监控中心等辅助用第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页站房采用多联机空调系统加新风的空调方式。变压器及低压配电室、10KV配电室、110KVGIS室、二次设备间等电气设备用房采用多联机空调危险品库设置由风冷热泵空调机提供的空调系统。气瓶间、柴油存放间、酸碱类化学药品存放间、备用（烟用白乳胶）设多联机空调，污水处理站及垃圾站办公用房空调系统采用VRV空调系统，室外机设置在屋面，架空连廊空调系统采用直流变频中央空调系统，夏季供冷，冬季供热。门卫室设冷暖型分体空调器除尘、排潮系统由于工艺需求，联合实验生产工房各不同功能区域分别配置了82套除尘系统、65套排潮系统、2套负压吸尘清扫系统以及8套气体除异味系统。除尘系统风管三通夹角不大于30°，即使大管径也不大于45°，且所有弯头、三通均需设置检查孔。排潮系统采用不锈钢风管，需设置坡度及排水口，同时需设热膨胀补偿段，确保风管不应热膨胀而发生风...
