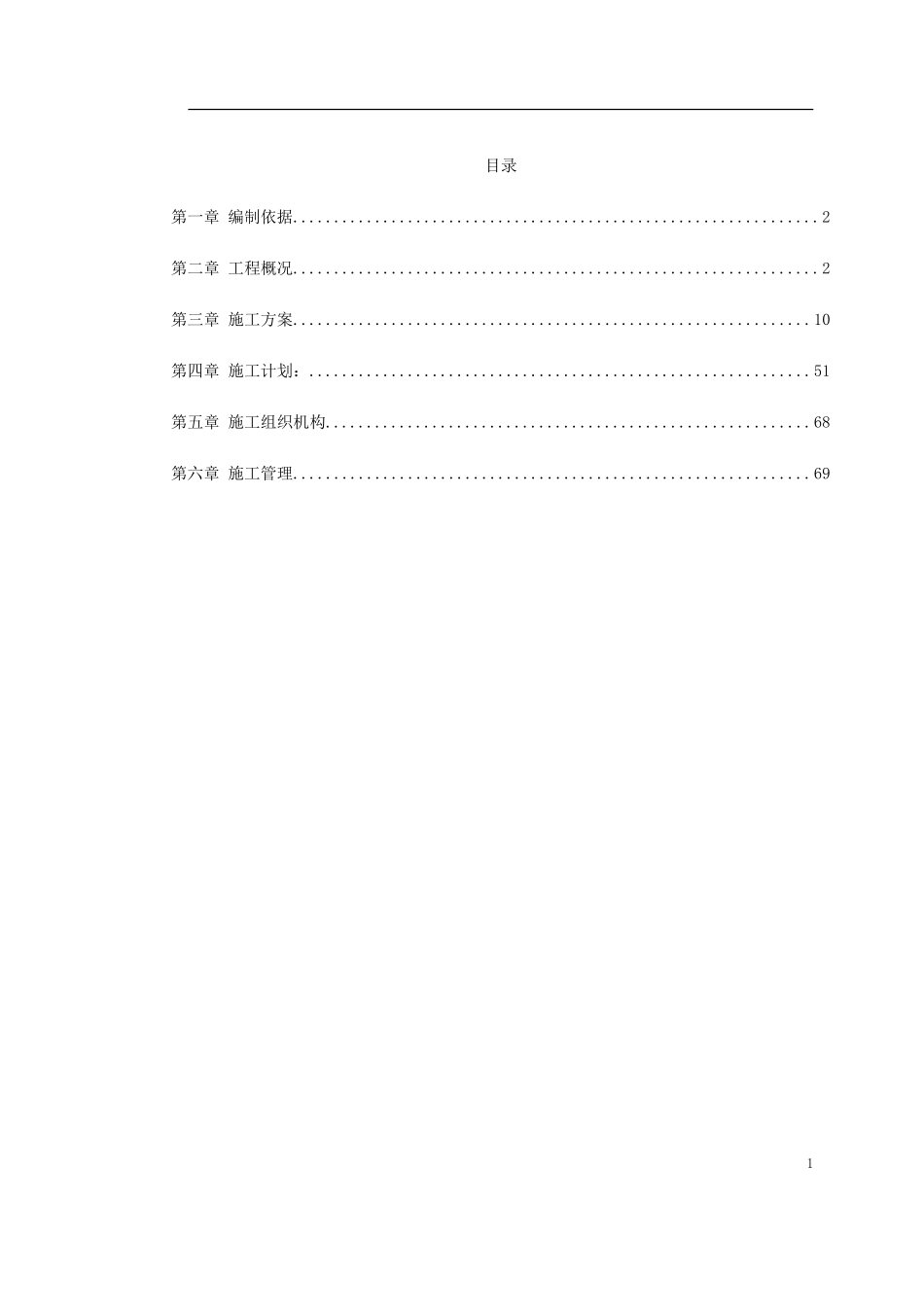

目录第一章编制依据................................................................2第二章工程概况................................................................2第三章施工方案...............................................................10第四章施工计划：.............................................................51第五章施工组织机构...........................................................68第六章施工管理...............................................................691第一章编制依据1、××电厂4×300MW燃煤机组工程施工组织总设计；2、北京**公司、**锅炉厂、两个厂家图纸和有关资料；3、**电力设计院有关图纸和资料；4、《电力建安全管理规程》火力发电厂篇-96版；5、《火电工程持监站质量监督检查典型大纲》6、《火电建设安全施工管理规定》；7、×××公司企业标准《质量管理手册》；8、×××公司企业标准《质量保证手册»。第二章工程概况2.1工程简介××电厂位于××省××××镇境内，本工程设计规模为4×300MW，＃1、＃2锅炉采用北京**公司生产的B&WB－1025/17.38-M型，#3、#4锅炉采用**锅炉厂生产的DG1025/18.2--Ⅱ15型，“W”火焰燃烧方式锅炉。采用双进双出磨煤机正压直吹式制粉系统。在锅炉尾部竖井下设置两台三分仓容克式空气预热器。每炉配两台双室三电场电除尘器。2.2主要设备介绍22.2.1“W”型锅炉本工程四台锅炉均采用“W”型火焰燃烧方式锅炉。＃1、＃2锅炉采用美国B&W公司RBC系列“W”型火焰锅炉技术标准进行性能和结构设计的亚临界参数锅炉。＃3、＃4锅炉是**锅炉厂生产的“W”型亚临界参数锅炉。四台锅炉均为自然循环、一次中间再热、双拱形单炉膛、平衡通风、固态排渣、露天布置的全钢架结构燃煤单汽包锅炉形式。炉膛由膜式水冷壁构成。炉膛上部布置屏式（全大屏）过热器，炉膛折焰角上方有二级（高温）过热器。在水平烟道处布置了垂直（高温）再热器。尾部竖井分成前后两个烟道。前部布置水平（低温）再热器，后部布置一级（低温）过热器和省煤器。在分烟道底部设置了烟气调节挡板装置，用来分流烟气量，以保持控制负荷范围内的再热蒸汽出口温度。烟气通过调节挡板后又汇集在一起经两个尾部烟道引入左右各一的回转式空气预热器。2.2.1.1主要设计参数#1、#2锅炉型号：B&WB－1025/17.38-M型#1、#2锅炉容量及主要设计参数：过热蒸汽：最大连续蒸发量(BMCR)1025T/H额定蒸发量(BECR)910.2T/H额定蒸汽压力17.32MPa额定蒸汽温度540℃3再热蒸汽：蒸汽流量(BMCR)829.0T/H蒸汽流量(BECR)747.6T/H额定进/出口蒸汽压力3.526/3.387MPa额定进/出口蒸汽温度313.9/540℃给水温度：272℃空预器出口热风温度：一次风381℃二次风363℃＃3、＃4锅炉型号DG1025/18.2--Ⅱ15主蒸汽最大连续出力：1025T/H额定主蒸汽流量：935T/H主蒸汽出口温度：540℃主蒸汽出口压力：17.32MPa再热蒸汽流量：851.371T/H再热蒸汽进/出口压力：3.82/3.64MPa再热蒸汽进/出口温度：325/540℃给水温度：275℃冷风温度：20℃2.2.1.2锅炉主要尺寸：序号名称＃1、＃2炉＃3、＃4炉41锅炉深度38800mm2锅炉宽度44400mm3锅炉顶板梁标高64130mm64000mm4锅筒中心线标高54570mm5顶棚标高50300mm6水冷壁下集箱标高5600mm7炉膛宽度21900mm8炉膛深度（上/下）8400/15600mm2.2.1.3“W”型锅炉的特点本工程采用双拱炉膛、燃烧器布置在前后拱上，下射式喷射，火焰呈“W”形。“W”形火焰可使煤粉气流尽可能多地接触高温回流气体并获充分的扰动和混合，以提高燃烧器出口火焰的着火温度水平，以利于锅炉在低负荷工况下断油稳定燃烧；同时，“W”形火焰使燃料颗粒在燃烧区内有足够行程和停留时间，可提高无烟煤的燃烬率和燃烧效率。2.2.2燃烧设备根据××电厂的设计煤种和校核煤种均属无烟煤，有较难着火、燃烬的特点。＃1、＃2锅炉**公司配备的是浓缩型EI－XCL双调风旋流燃烧器。不仅可有效地解决着火、燃烬两大难题，而且在防止结渣及低Nox排放方面也具有其独到的优越性。同时还有热态运行调节方便的特点。5＃3、＃4锅炉**锅炉厂配备的是32″旋风分离式浓缩型燃烧器。2.2.3...
