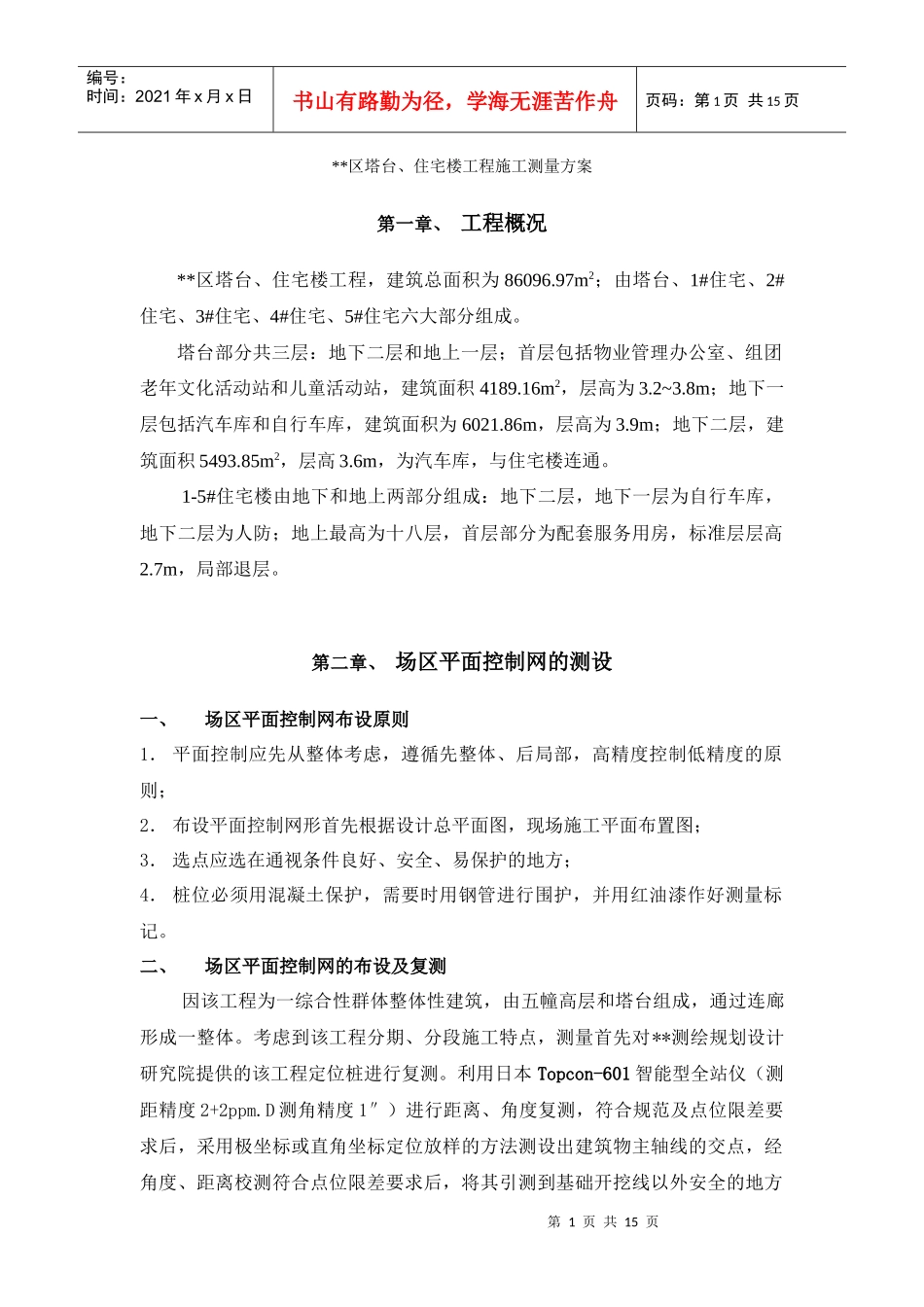

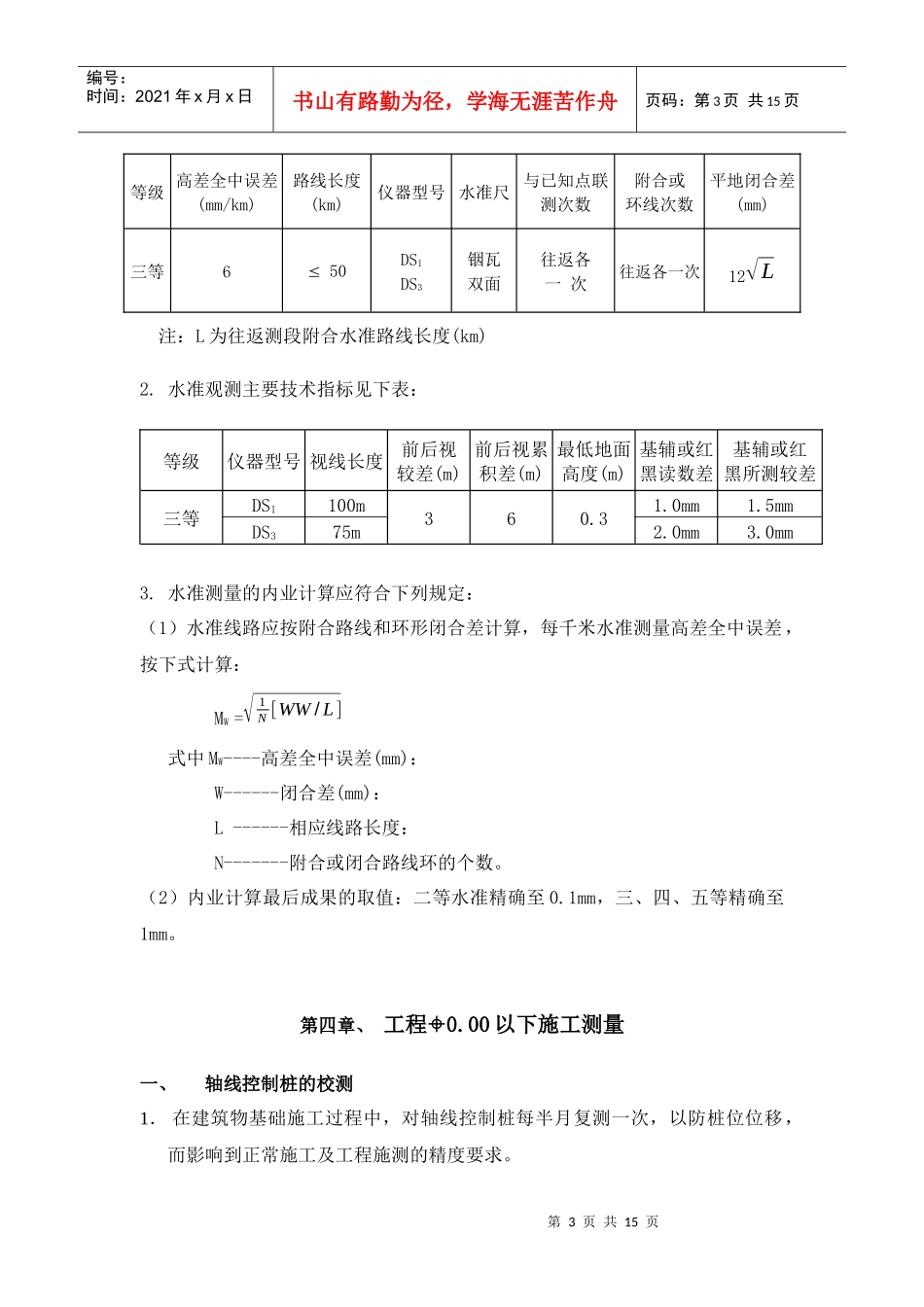

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页**区塔台、住宅楼工程施工测量方案第一章、工程概况**区塔台、住宅楼工程，建筑总面积为86096.97m2；由塔台、1#住宅、2#住宅、3#住宅、4#住宅、5#住宅六大部分组成。塔台部分共三层：地下二层和地上一层；首层包括物业管理办公室、组团老年文化活动站和儿童活动站，建筑面积4189.16m2，层高为3.2~3.8m；地下一层包括汽车库和自行车库，建筑面积为6021.86m，层高为3.9m；地下二层，建筑面积5493.85m2，层高3.6m，为汽车库，与住宅楼连通。1-5#住宅楼由地下和地上两部分组成：地下二层，地下一层为自行车库，地下二层为人防；地上最高为十八层，首层部分为配套服务用房，标准层层高2.7m，局部退层。第二章、场区平面控制网的测设一、场区平面控制网布设原则1．平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2．布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3．选点应选在通视条件良好、安全、易保护的地方；4．桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。二、场区平面控制网的布设及复测因该工程为一综合性群体整体性建筑，由五幢高层和塔台组成，通过连廊形成一整体。考虑到该工程分期、分段施工特点，测量首先对**测绘规划设计研究院提供的该工程定位桩进行复测。利用日本Topcon-601智能型全站仪（测距精度2+2ppm.D测角精度1″）进行距离、角度复测，符合规范及点位限差要求后，采用极坐标或直角坐标定位放样的方法测设出建筑物主轴线的交点，经角度、距离校测符合点位限差要求后，将其引测到基础开挖线以外安全的地方第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页并加以保护。纵横轴线不少于2条，作为场区首级控制。对于局部分项工程根据**测绘规划设计研究院提供的该工程定位测量成果依据平面控制网布设原则及轴线加密方法，布设场区平面控制网。轴线控制网的精度等级根据《工程测量规范》要求控制网的技术指标必须符合表-1的规定。轴线控制网的指标表-1等级测角中误差(″)边长相对中误差一级±51/30000三、建筑物的平面控制网首级控制网布设完成后，应依据基础平面图上有关墙体、洞口详细位置关系建立建筑物平面矩形控制网（见附图1）。建筑物平面矩形控制网悬挂于首级平面控制网上，为了便于控制及其施工，一般建筑物平面矩形控制网都布设成偏轴线1米。第三章、高程控制网的建立一、高程控制网的布设原则1．为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的场区水准基点（至少应提供三个），采用0.3mm级精度的DINI-10电子水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区高程竖向控制点（通常是建筑物0.00），以此作为保证竖向施工精度控制的首要条件。2．高程控制网的精度，不低于三等水准的精度。3．场区内至少应有三个水准点，水准点距离建筑物应大于25米，距离回土边线应不小于15米。二、高程控制网的等级及观测技术要求1．高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页等级高差全中误差(mm/km)路线长度(km)仪器型号水准尺与已知点联测次数附合或环线次数平地闭合差(mm)三等650DS1DS3铟瓦双面往返各一次往返各一次12√L注：L为往返测段附合水准路线长度(km)2.水准观测主要技术指标见下表：等级仪器型号视线长度前后视较差(m)前后视累积差(m)最低地面高度(m)基辅或红黑读数差基辅或红黑所测较差三等DS1100m360.31.0mm1.5mmDS375m2.0mm3.0mm3.水准测量的内业计算应符合下列规定：（1）水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MW=√1N[WW/L]式中MW----高差全中误差(mm)：W------闭合差(mm)：L------相应线路长度：N-------附合或闭合路线环的个数。（2）内业计算最后成果的取值：二等水准精确至0.1mm，三、四、...
