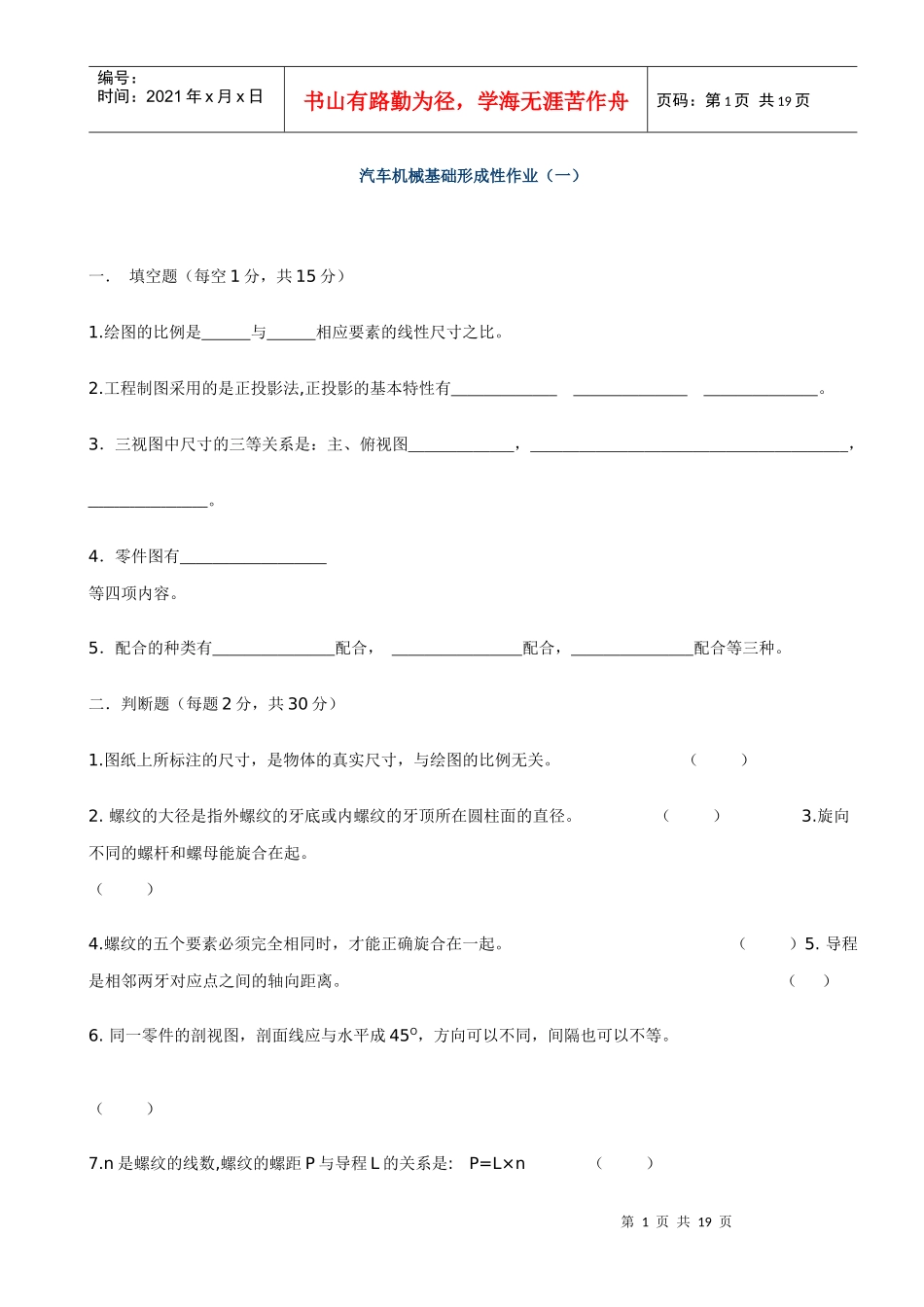

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页汽车机械基础形成性作业（一）一．填空题（每空1分，共15分）1.绘图的比例是与相应要素的线性尺寸之比。2.工程制图采用的是正投影法,正投影的基本特性有。3．三视图中尺寸的三等关系是：主、俯视图，，。4．零件图有等四项内容。5．配合的种类有配合，配合，配合等三种。二．判断题（每题2分，共30分）1.图纸上所标注的尺寸，是物体的真实尺寸，与绘图的比例无关。（）2.螺纹的大径是指外螺纹的牙底或内螺纹的牙顶所在圆柱面的直径。（）3.旋向不同的螺杆和螺母能旋合在起。（）4.螺纹的五个要素必须完全相同时，才能正确旋合在一起。（）5.导程是相邻两牙对应点之间的轴向距离。（）6.同一零件的剖视图，剖面线应与水平成45O，方向可以不同，间隔也可以不等。（）7.n是螺纹的线数,螺纹的螺距P与导程L的关系是:P=L×n（）第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页8.模数m反映了齿形的大小，模数越大，齿形也越大，承载能力就越小。（）9.半剖视图适用于对称零件，一半画成视图，以反映外形，一半画成剖视，以反映内形。（）10．齿轮的分度圆是指轮齿的齿厚s和齿槽间e相等的圆。（）11．标准公差有20个等级，代号为IT01、IT0、IT1、IT2、……IT18、精度按代号顺序依次降低。（）12．公差带越宽，尺寸公差的数值就越小，允许尺寸的变动量也越小。（）13．基本偏差是指上偏差和下偏差中远离零线的那个偏差。（）14．零件图中的技术要求包括尺寸公差、形位公差、表面粗糙度等内容。（）15．基孔制中孔的基本偏差代号是H，其上偏差为0。（）三.选择题（每题2分，共28分）1．图样中选用的比例2：1是（）的比例。A缩小B放大C原值2．图样上的虚线用来表示（）。A圆的中心线B可见轮廓线C不可见轮廓线3．国标规定，机械图样中的尺寸不加注明的尺寸单位均是（）。AmBmmCcm4．普通螺纹的公称直径是指螺纹的（）。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页A大径B中径C小径5.轮齿的齿厚S与齿槽宽e相等的圆是（）。A齿顶圆B齿根圆C分度圆6.轮齿的齿顶高ha比齿根高hf（）。A长B相等C短7.当孔的实际尺寸（）轴的实际尺寸时，是间隙配合。A小于B等于C大于8.从公差带图上看，孔的公差带在轴的公差带之下时，属于（）配合。A间隙B过盈C过渡9.表面粗糙度的参数值越（），其表面光洁度越高，加工成本也越大。A小B大C多10.螺纹的画法规定,在垂直于轴线的视图圆中,表示牙底的细实线画（）。A1/2圈B3/4圈C一整圈11.普通螺纹的牙型角是（）的三角形。A55OB60OC30O12．在标注尺寸Φ60f7中的f是轴的（）代号。A基本尺寸B公差等级C基本偏差第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页13.公差带图中的零线是表示（）的一条直线。A上偏差B下偏差C基本尺寸14.图样上标注的尺寸是（）。A装配图上有配合关系的尺寸B单一零件的尺寸C无配合关系的尺寸四．识图题（每空2分,共18分）1.已知主视图和左视图,选择正确的俯视图,在括弧里打√。2．根据立体图，找出正确的三视图，并补画视图中的缺线。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页3．根据立体图，选择正确的剖视图（）。4．下面螺纹孔的画法，正确的是（）。5．局部剖视图正确的是（）。ABC第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页五．解释螺纹代号（3分）M10×1.5-5g6g-L六．读零件图，并填空回答问题（每题2分,共6分）1.这个零件的名称是，图形采用的是视图，采用的比例是。2．图中，是齿轮的齿顶圆直径，它的最大极限尺寸是，最小极限尺寸是，公差值是。3．图中形位公差代号中的位置公差项目符号⊥是，被测要素是齿轮的左端面，基准要素A是的，公差数值是。⊥0．015A第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页汽车机械基础形成...
